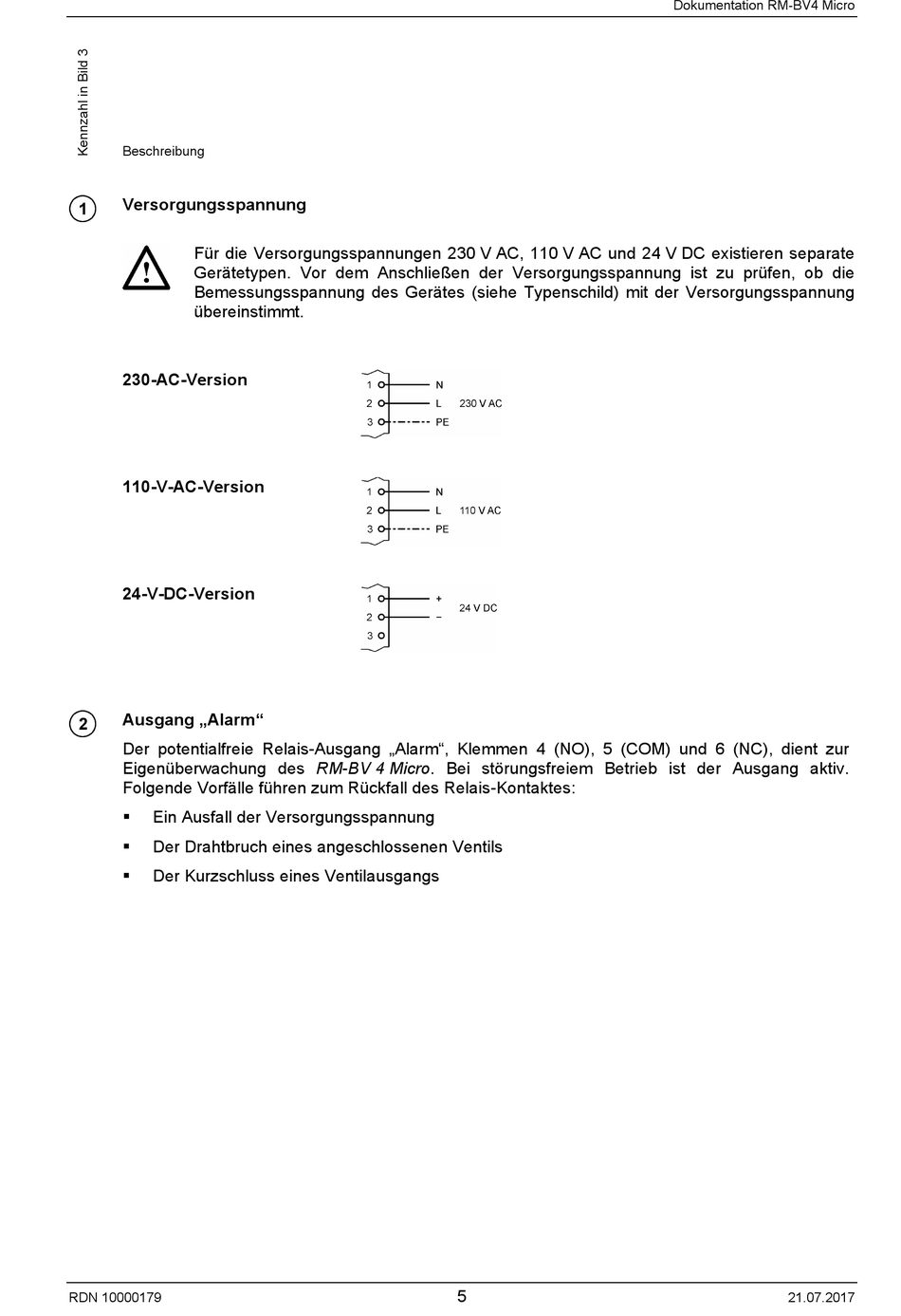

RECO RM-BV 4 Micro Kurz-Dokumentation Seite 5

Beschreibung
Versorgungsspannung
Für die Versorgungsspannungen 230 V AC, 110 V AC und 24 V DC existieren separate
Gerätetypen. Vor dem Anschließen der Versorgungsspannung ist zu prüfen, ob die
Bemessungsspannung des Gerätes (siehe Typenschild) mit der Versorgungsspannung
übereinstimmt.
230-AC-Version
110-V-AC-Version
24-V-DC-Version
Ausgang „Alarm"
Der potentialfreie Relais-Ausgang „Alarm", Klemmen 4 (NO), 5 (COM) und 6 (NC), dient zur
Eigenüberwachung des RM-BV 4 Micro. Bei störungsfreiem Betrieb ist der Ausgang aktiv.
Folgende Vorfälle führen zum Rückfall des Relais-Kontaktes:
Ein Ausfall der Versorgungsspannung

Der Drahtbruch eines angeschlossenen Ventils

Der Kurzschluss eines Ventilausgangs

