Dokumentation RM-BV4 Micro
4 Anzeige- und Einstellelemente / Elektrische Anschlüsse
Bild 3 zeigt den Aufbau der RM-BV 4-Micro-Platine mit allen Anzeige- und Einstellelementen sowie den
elektrischen Anschlüssen. Die folgende Seite enthält genaue Beschreibungen hierzu.

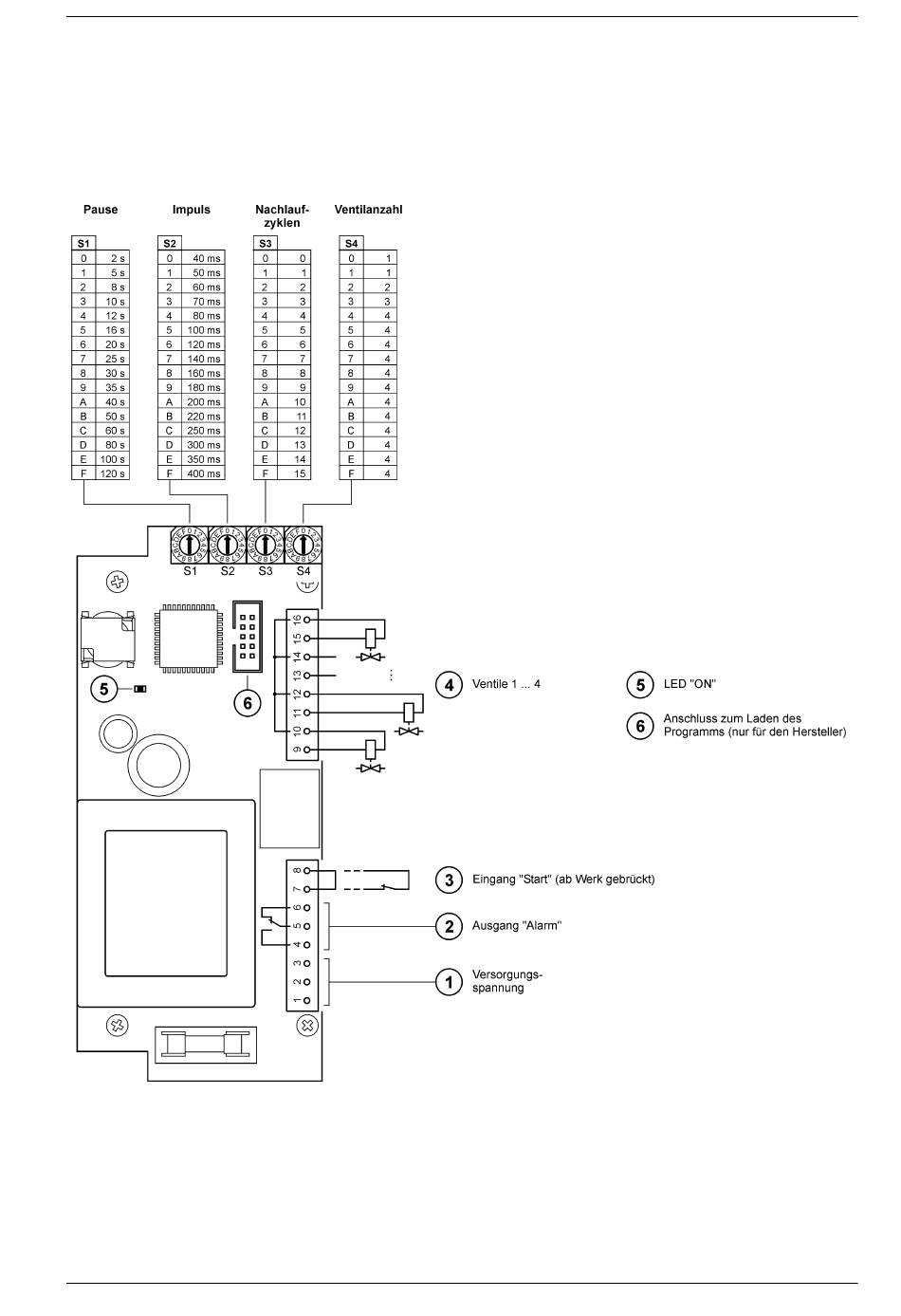

Bild 3: Aufbau der RM-BV 4-Micro-Platine und Anschlussplan
4
RDN 10000179
21.07.2017
