3. Empfangen des Produkts

3.1 Prüfen des Produkts
Stellen Sie bei Erhalt des Produkts sicher, dass:
• das gelieferte Produkt der Bestellung entspricht.
• Spannung und Frequenz des Produkts den Werten am
Montageort entsprechen. Siehe das Typenschild des Produkts.

3.2 Lieferumfang

Folgendes ist im Lieferumfang enthalten:
• MIXIT Ventileinheit
• eine an der MIXIT-Einheit montierte Kabelverschraubung
• Wärmedämmschalen
• ein Beutel mit:
- Kurzanleitung
- Sicherheitshinweisen
- drei Dichtungen für MIXIT DN 25
- drei Dichtungen für MIXIT DN 32.
• Beutel in der MIXIT-Abdeckung mit:
- einer M20-Kabelverschraubung
- sechs Anschlusssteckern für Ein- und Ausgangssignale.
• Kurzanleitung für Klemmenanschlüsse in der
Klemmenabdeckung von MIXIT.

4. Installation

WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung ab, bevor Sie
Arbeiten am Produkt beginnen.Stellen Sie sicher, dass
die Stromversorgung nicht versehentlich wieder
eingeschaltet werden kann.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Der elektrische Anschluss muss von einer
Elektrofachkraft in Übereinstimmung mit den örtlich
geltenden Vorschriften vorgenommen werden.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Bei einem Isolationsfehler kann der Fehlerstrom in
Form von Gleichstrom oder pulsierendem Gleichstrom
auftreten. Beachten Sie beim Installieren der Pumpe
die nationalen Vorschriften in Bezug auf die
Anforderungen an die Fehlerstrom-
Schutzeinrichtungen (RCD) und auf deren Auswahl.
WARNUNG
Gefahr durch Anheben
Tod oder schwere Körperverletzungen
‐
Beachten Sie die örtlich geltenden Grenzwerte für das
manuelle Heben und Bewegen von Gegenständen.
WARNUNG
Herabfallende Gegenstände
Tod oder schwere Körperverletzungen
‐
Tragen Sie Sicherheitsschuhe und einen Helm.
ACHTUNG
Scharfkantiger Gegenstand
Leichte oder mittelschwere Körperverletzungen
‐
Tragen Sie Schutzhandschuhe.
MIXIT muss mit einer MAGNA3-Pumpe des Modells D mit
einem Produktionscode ab 4319 (WWYY) und aktueller
kombiniert werden.
90
Es wird empfohlen, die Anlage vor dem Installieren des
Produkts durch Spülen von Verunreinigungen zu befreien.
4.1 Das Produkt für die Installation vorbereiten
Vor der Installation von MIXIT in den Rohrleitungen müssen Sie
Folgendes tun:
• Demontieren Sie die Wärmedämmschalen.
• Optional: Entfernen Sie das Rückschlagventil. Die
Gewindeausführungen von MIXIT sind werkseitig mit einem
Rückschlagventil ausgestattet. Einige Anlagen benötigen ein
Rückschlagventil, während dies bei anderen Anlagen nicht
erforderlich ist. Daher kann das Rückschlagventil entfernt
werden, um unerwünschte Druckverluste zu vermeiden.
Weitere Informationen
4.1.1 Demontieren der Wärmedämmschalen
4.1.2 Entfernen des Rückschlagventils

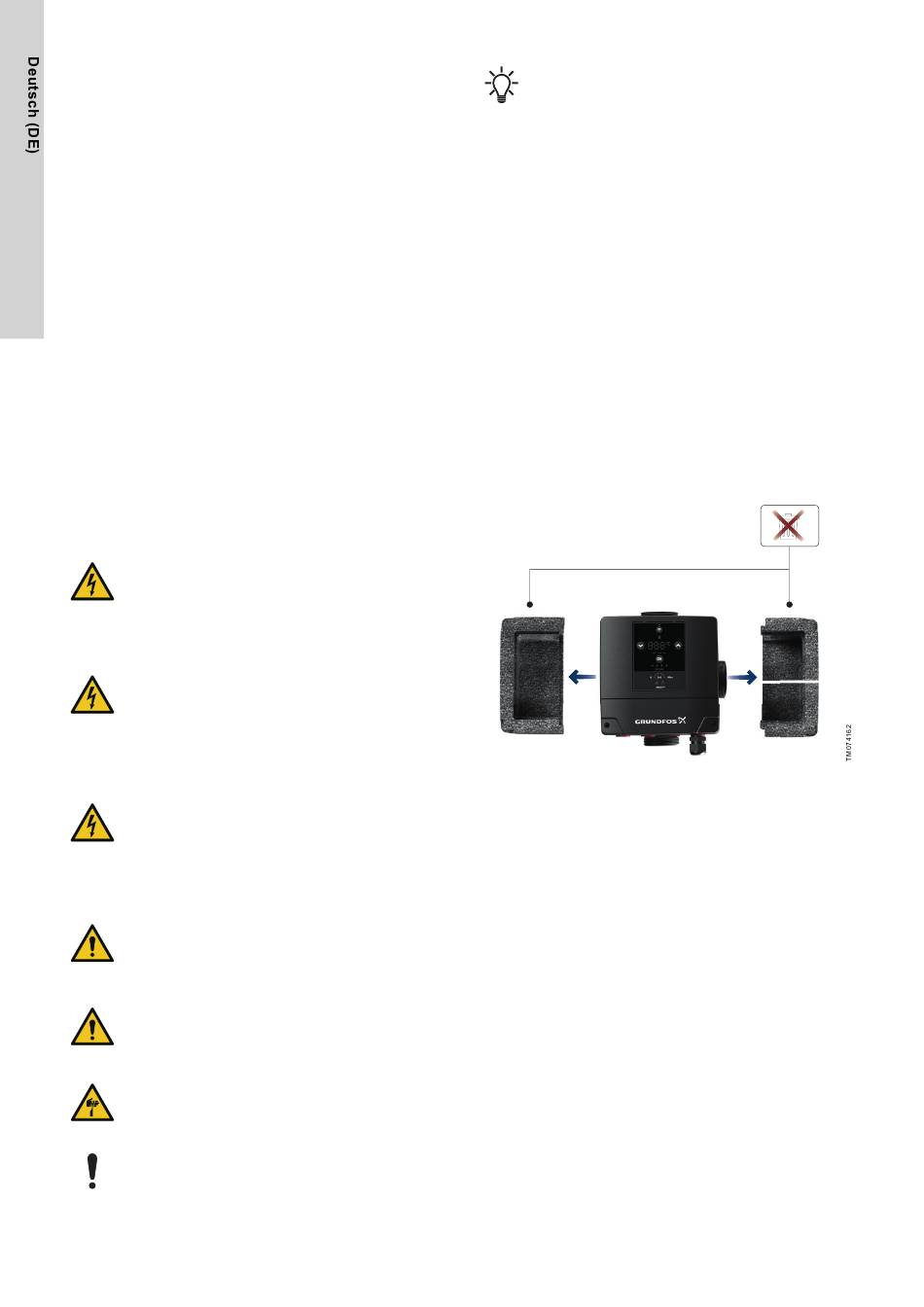

4.1.1 Demontieren der Wärmedämmschalen
Die Wärmedämmschalen sind werkseitig an der Pumpe montiert.
Sie müssen jedoch vor deren Installation entfernt werden. Die
Wärmedämmschalen sind fest montiert. Verwenden Sie die Löcher
auf der Rückseite der größten Schale, um sie voneinander zu
trennen.
Die Schalen müssen nach der Installation wieder montiert werden.
