Kavitationsgefahr
∆p
valve
[bar]
3
2.5
2
1.5
1
0.5
0
0.0 0.5 1.0

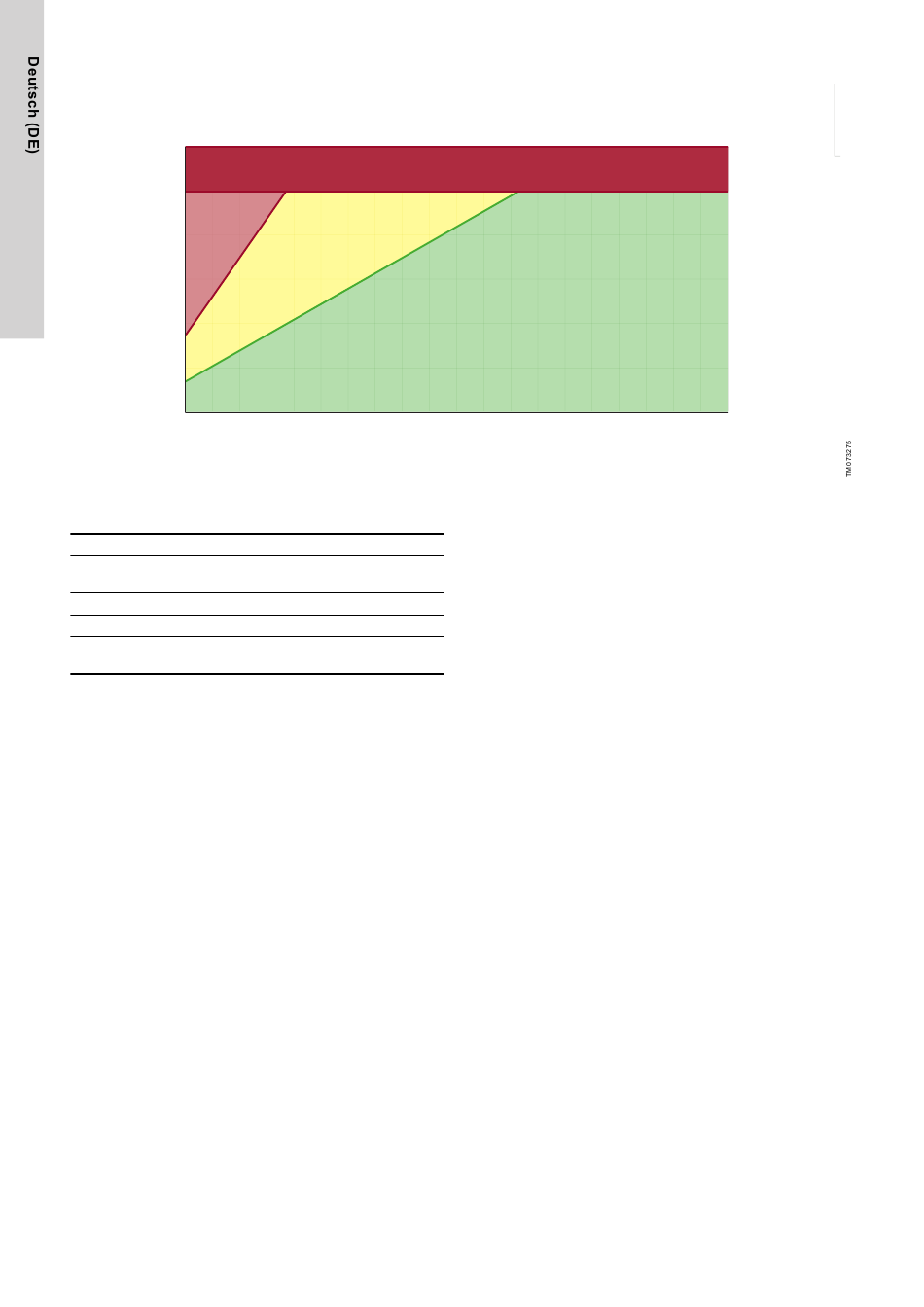

Kavitationsgefahr in Anlagen mit einer Medientemperatur von 20 °C. Y-Achse: Differenzdruck [bar]. X-Achse: Statischer Druck, relativ [bar].
Farbiger Bereich
Grün
Gelb
Hellrot
Dunkelrot
Als Faustregel gilt, dass der relative statische Druck mindestens
das 3-fache des Differenzdrucks an allen Ventilen der Anlage
betragen muss. Gemäß der Abbildung oben tritt Kavitation im
hellroten Bereich auf, während der dunkelrote Bereich außerhalb
der Spezifikation liegt. Halten Sie sich von den roten Bereichen fern
und vermeiden Sie möglichst den gelben Bereich. Die
Kavitationsgefahr steigt mit der Temperatur, so dass der statische
Druck entsprechend angepasst werden muss.
126
1.5 2.0 2.5 3.0 3.5 4.0 4.5
Beschreibung
Keine oder nur geringe
Kavitationsgefahr
Kavitationsgefahr
Kavitation
Der Differenzdruck darf 2,5 bar
nicht übersteigen.
5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0
p
system
[bar]
