7.7 Temperaturregler

Ab Werk ist MIXIT so konfiguriert, dass das Temperaturverhalten
der Anlage in den meisten Fällen dem mittleren Diagramm in der
Abbildung entspricht. Dies ist das ideale Verhalten. In einigen
Fällen kann es jedoch erforderlich sein, es anzupassen.
1.5
1
0.5
0
0 500 1000
1.5
1
0.5
0
0 500 1000
1.5
1
0.5
0
0 500 1000
Ti = 50

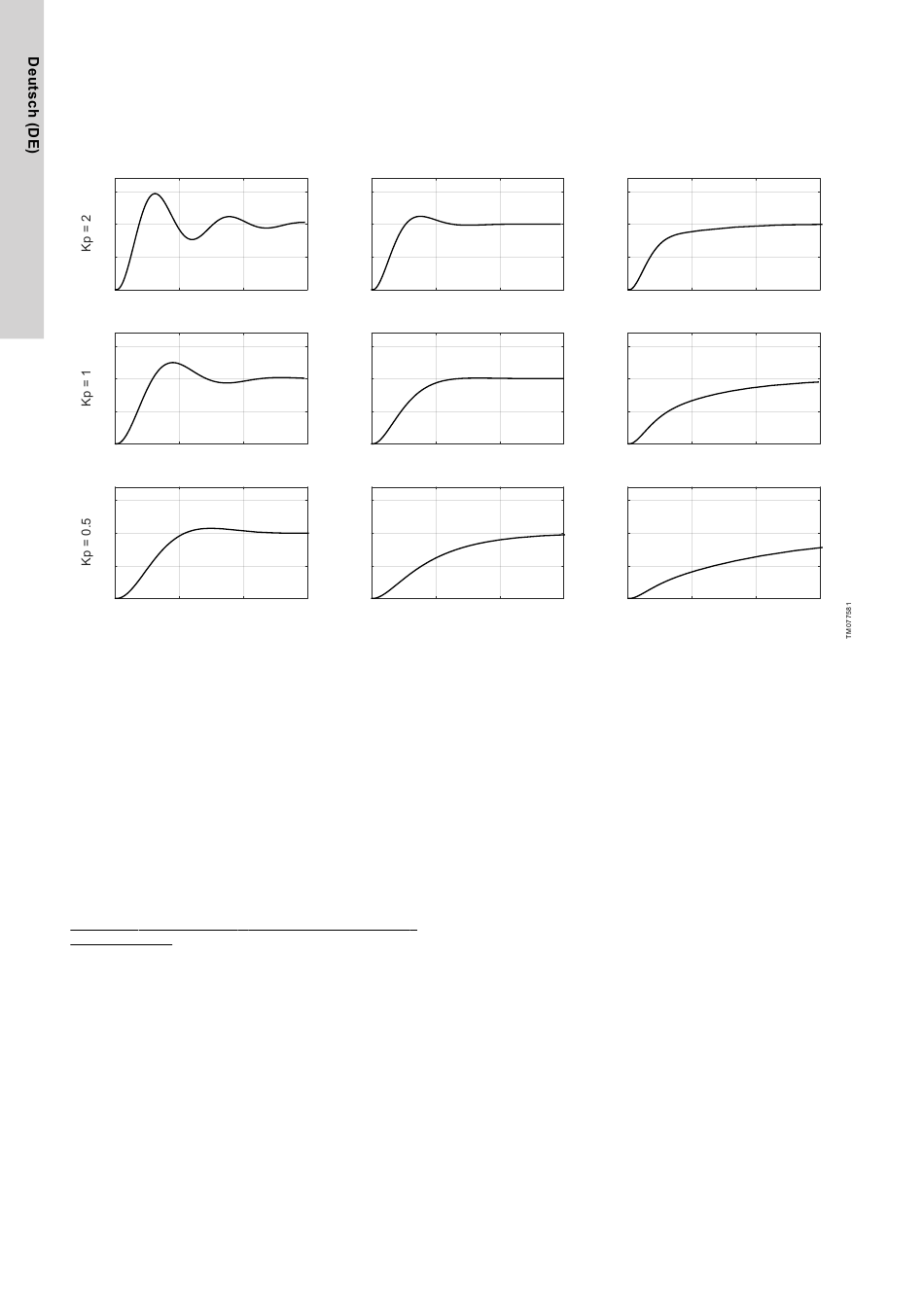

Typische Reaktionen auf eine Sprungeingabe für PI-Regelstrecken wie MIXIT
Durch Erhöhen der Proportionalverstärkung (Kp) des Reglers, wie
in der oberen Zeile der Abbildung dargestellt, steigt das
Reaktionsverhalten schneller an. Ist die Verstärkung zu hoch, treten
ungedämpfte Schwingungen auf. Ist die Verstärkung noch höher,
setzen sich die Temperaturschwingungen fort, was zu Instabilität
führt. Durch Absenken der Proportionalverstärkung des Reglers,
wie in der unteren Zeile der Abbildung dargestellt, wird das
Reaktionsverhalten langsamer.
Durch Erhöhen der Integralzeit (Ti), wie in der rechten Spalte in der
Abbildung dargestellt, dauert es länger, bis der Sollwert erreicht ist.
Eine Verringerung der Integralzeit hat den gegenteiligen Effekt, der
in der linken Spalte der Abbildung dargestellt ist.

7.7.1 Einstellen des Temperaturreglers

Hauptmenü > Einstellungen > Anwendungseinstellungen >
Temperaturregler
Die Verstärkung (Kp) und die Integralzeit (Ti) sind werkseitig
voreingestellt. Falls die Werkseinstellung jedoch nicht der optimalen
Einstellung entspricht, können die Verstärkung und die Integralzeit
geändert werden.
1. Stellen Sie die Verstärkung (Kp) im Bereich von 0,1 bis 20 ein.
2. Die Integralzeit (Ti) kann im Bereich von 10 bis 3600 Sekunden
eingestellt werden.
