4.4 Verändern der Position des Schaltkastens
WARNUNG
Rotierende Bauteile
Leichte oder mittelschwere Körperverletzungen
‐
Setzen Sie die Schraube zur Befestigung des
Spannbands ein und ziehen Sie sie mit 2,5 Nm ± 0,5
Nm fest.
Wenn die Position des Schaltkastens geändert wird,
ändert sich auch die AB-Anschlussrichtung des Ventils.
Sie müssen die Position des AB-Anschlusses bei der
Inbetriebnahme des Produkts und der Ausrichtung des
AB-Anschlusses festlegen. Siehe
nehmen und mit der Pumpe verbinden
Nach der Installation in den Rohrleitungen muss der Schaltkasten
richtig positioniert werden. Vergewissern Sie sich, dass der
Schaltkasten aufrecht und nach vorne gerichtet ist.

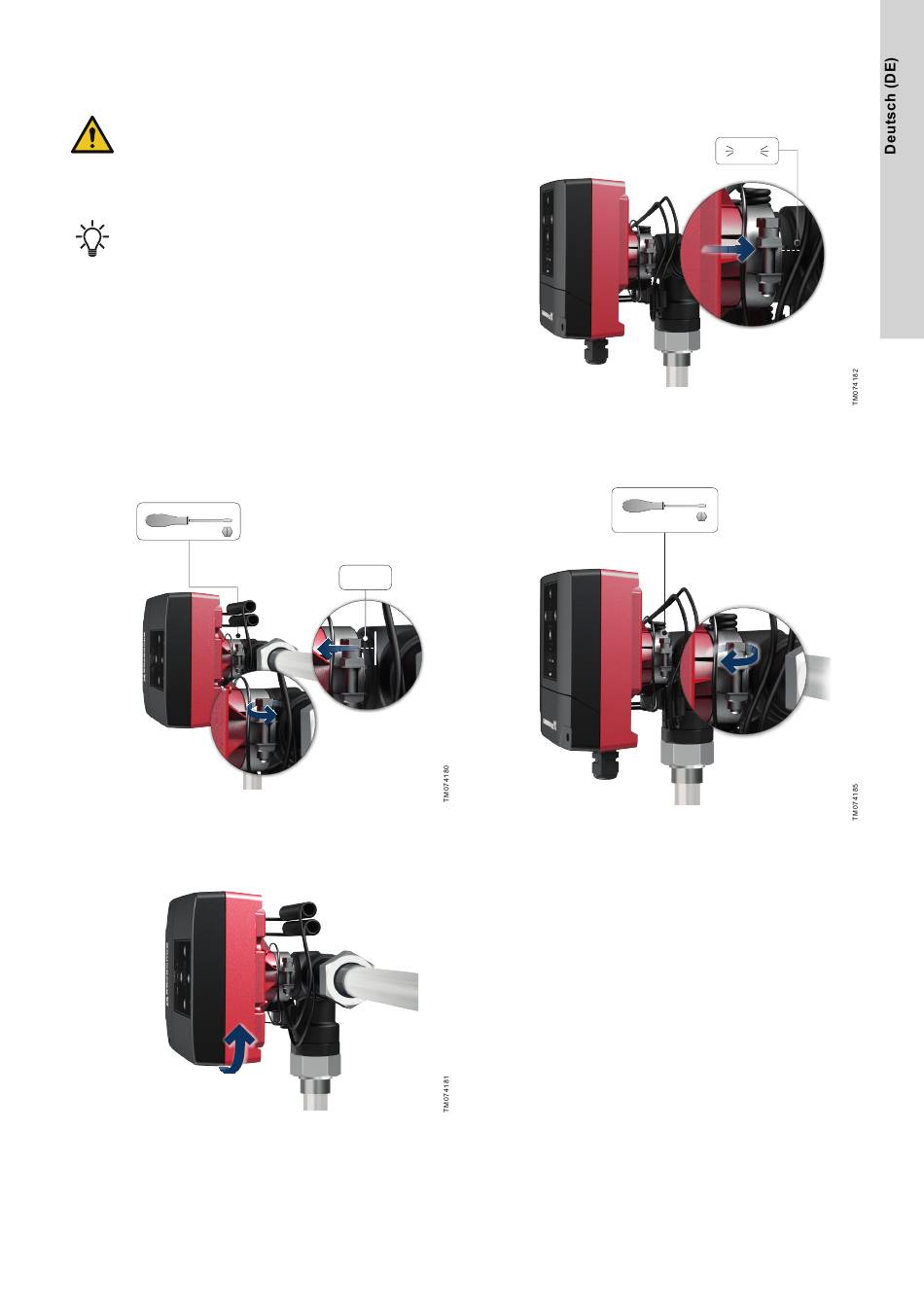

Vorgehensweise zum Ändern der Position des Schaltkastens:
1. Lösen Sie die Schraube in dem Spannband, das den
Schaltkasten und den Ventilkörper zusammenhält. Ziehen Sie
den Schaltkasten langsam ca. 6–7 mm vom Ventilkörper ab.
Wird der Schaltkasten zu weit herausgezogen, löst er sich
vollständig vom Ventilkörper. Sollte dies der Fall sein, bringen
Sie den Schaltkasten wieder an. Achten Sie dabei darauf, dass
die Kupplung im Schaltkasten korrekt auf der Welle im
Ventilkörper sitzt.
2. Wenn Sie merken, dass sich der Schaltkasten vom Ventilkörper
löst, drehen Sie ihn in die gewünschte Position.
3. Schieben Sie den Schaltkasten wieder in die vorgesehene

6.2 MIXIT in Betrieb

4. Setzen Sie die Schraube zur Befestigung des Spannbands ein
6 - 7 mm
Position.
und ziehen Sie sie mit 2,5 Nm ± 0,5 Nm fest.
