6. Inbetriebnahme des Systems

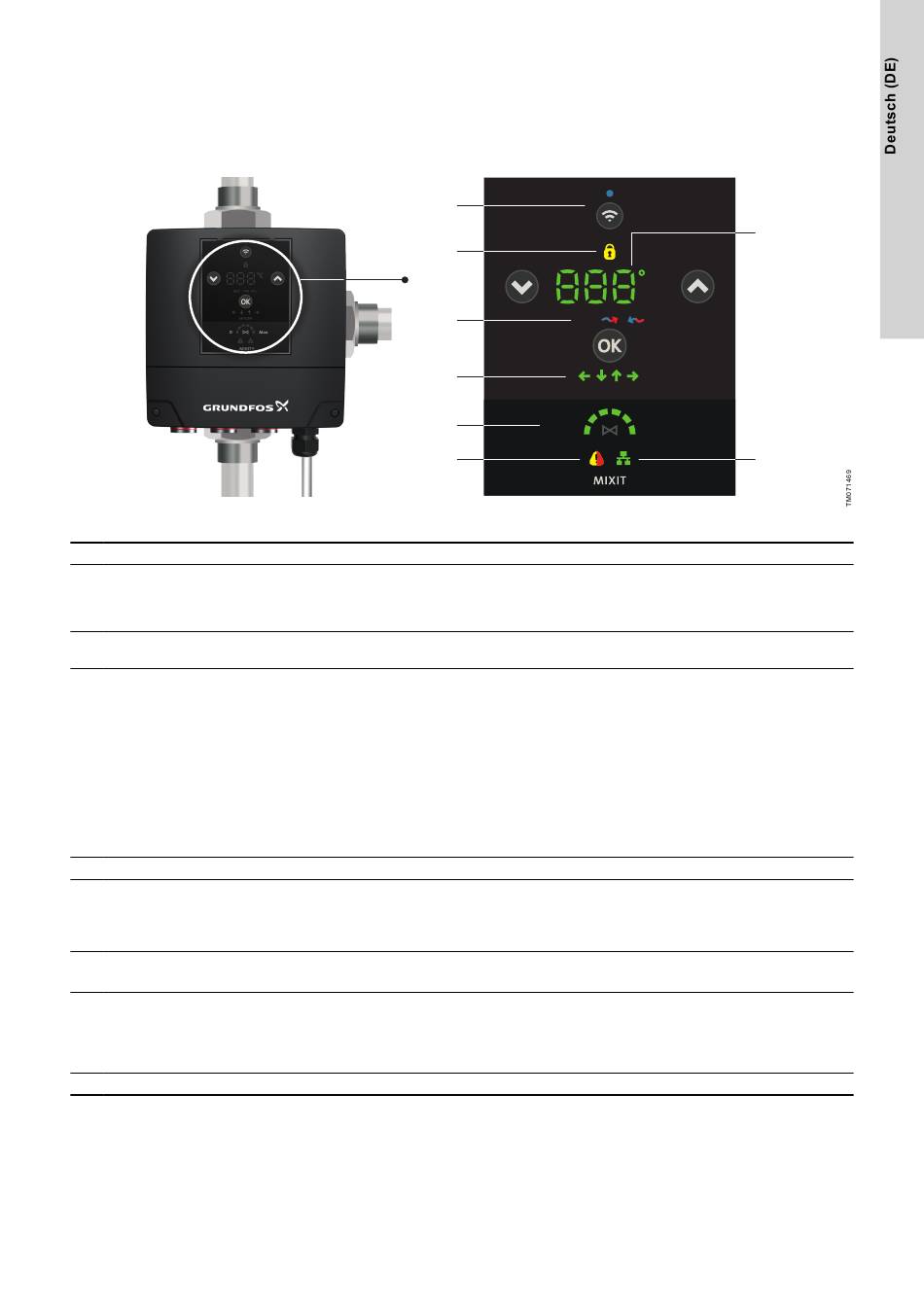

6.1 Bedienfeld von MIXIT

Pos. Beschreibung
Verbinden-Taste zum Verbinden der
Ventileinheit mit der Pumpe und zum
1
Verbinden von MIXIT mit Grundfos
GO Remote.
2 Bedienfeld gesperrt
Temperaturanzeige (Sollwert, Zulauf-
oder Rücklauftemperatur)
Standardmodus: Keine der drei
3
LEDs leuchtet und die angezeigte
Temperatur entspricht der
gemischten Vorlauftemperatur.
4 AB-Anschluss-Ausrichtung
5 Ventilstellung
6 Alarm- und Warnanzeige
Temperatur-/Fehlercode
7
Standardmodus: Gemischte
Vorlauftemperatur.
8 Externe Regelung
Hinweis: Sobald die Pumpe und MIXIT verbunden sind, übernimmt MIXIT die Regelung und steuert die Pumpe. Ab diesem Zeitpunkt ist das
Bedienfeld der Pumpe gesperrt. Einstellungen an der Anlage werden über Grundfos GO Remote und das Bedienfeld von MIXIT
vorgenommen.
1
2
3
4
5
6
Wenn MIXIT versucht, eine Verbindung mit der Pumpe oder Grundfos GO Remote herzustellen,
blinkt die blaue LED. Sobald die Verbindung hergestellt wurde, leuchtet die LED dauerhaft.
Dies zeigt an, dass das Bedienfeld gesperrt ist. Das Bedienfeld kann mithilfe von Grundfos GO
Remote gesperrt und entsperrt werden.
Zeigt an, welche Temperatur im Display (7) angezeigt wird.
Drücken Sie die OK-Taste, um zwischen folgenden Optionen zu wechseln:
• SET: Sollwert.
Zeigt den aktuellen Sollwert an. Zeigt an, dass der Sollwert angepasst wird oder angepasst
werden kann. Verwenden Sie zum Anpassen des Sollwerts die beiden Pfeiltasten.
• Pfeil nach rechts: Vorlauftemperatur.
Leuchtet rot in Heizungsanlagen, blau in Kühlanlagen.
• Pfeil nach links: Rücklauftemperatur.
Leuchtet blau in Heizungsanlagen und rot in Kühlanlagen.
Das Display kehrt nach 12 Sekunden in den Standardmodus zurück.
Dies zeigt die Ausrichtung des AB-Anschlusses (Durchflussauslass) an.
Dies zeigt an, bis zu welchem Grad das Ventil geöffnet ist.
0 bedeutet, dass das Ventil geschlossen ist. Max. bedeutet, dass das Ventil vollständig geöffnet
ist.
Wurde ein Durchflussgrenzwert konfiguriert, lautet dieser Grenzwert Max.
Gelb zeigt eine Warnung an. Die Anlage setzt den Betrieb fort.
Rot zeigt einen Alarm an. Die Anlage schaltet sich ab.
Im Display wird Folgendes angezeigt:
• Temperatursollwert. Zum Einstellen des Sollwerts die Tasten Auf und Ab verwenden.
• Einlass-, Auslass- oder gemischte Vorlauftemperatur (siehe 3).
• Fehlercodes.
Dies zeigt an, dass MIXIT von einer externen Kommunikationseinrichtung gesteuert wird.
C
SET
AB FLOW
0 Max
7
8
