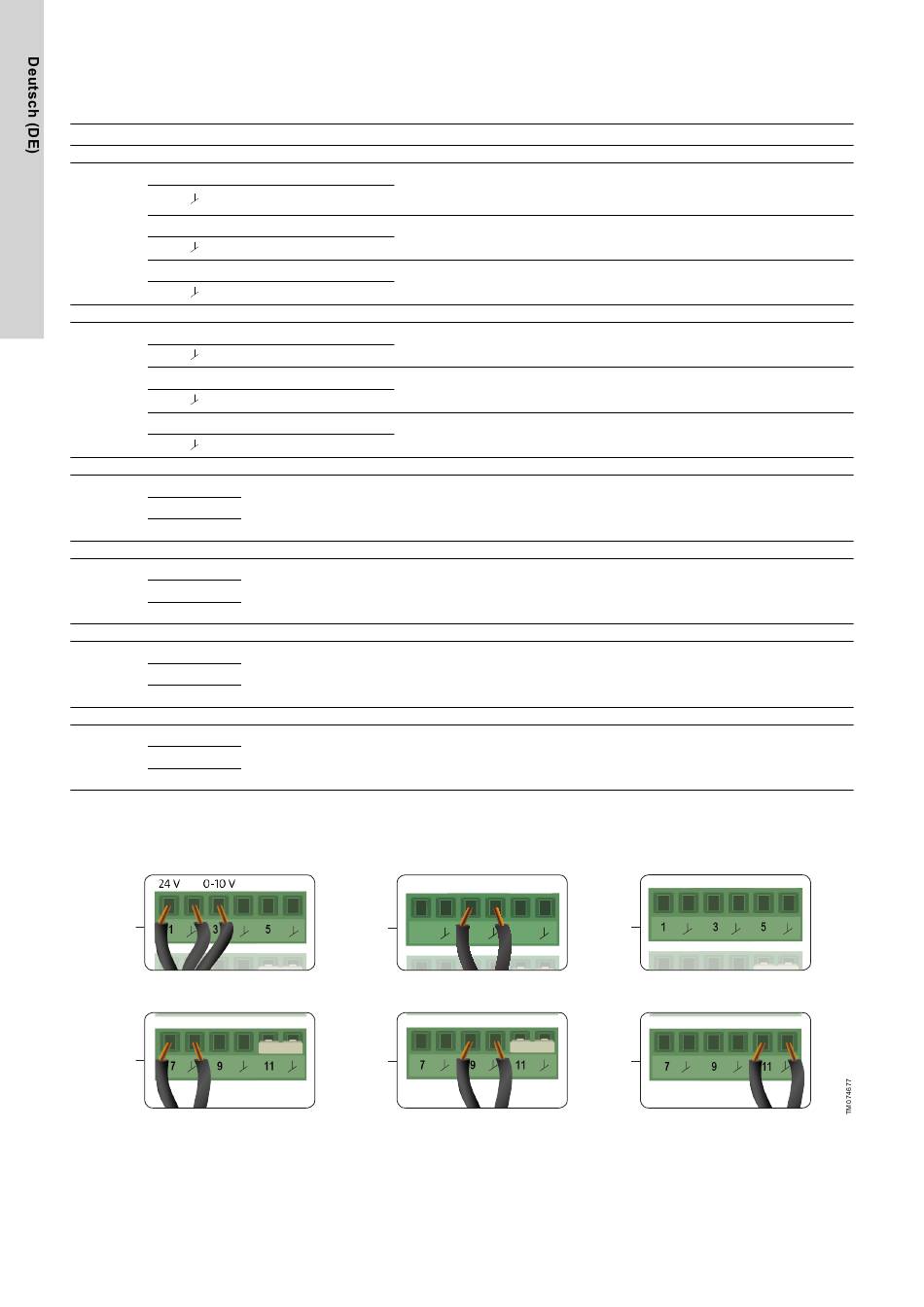

5.3 Heizkörperheizung, Klemmenanschlüsse
In einer Heizkörperheizungsanlage können die Klemmen für folgende Zwecke verwendet werden:
Ethernet RJ45
1
3
I/O
5
7
9
I/O
11
A
RS485 Y
B
NC1
Relais 1 NO1
C1
NC2
Relais 2 NO2
C2
L
AC-
Erde
Versorgung
N
Konfigurieren der E/A-Klemmen gemäß der Tabelle für die Klemmenbelegung
CIO1
CIO3
98
Kommunikation mit Grundfos BuildingConnect, Modbus TCP und BACnet IP.
+24 Volt 24 V DC-Stromversorgung für einen aktiven Sensor. Der Temperatursensor 0–10
V muss verwendet werden, wenn mehrere MIXIT-Einheiten in einer Anlage
GND
denselben Temperatursensor verwenden.
CI01
Außentemperatursensor (Pt1000 und 0–10 V) oder externer Sollwerteingang.
GND
CI02
GND
CI03
Kessel-Sollwertspannung. Wird verwendet, damit MIXIT die Kessel-
Ausgangstemperatur regelt und den Wärmeverlust der Rohrleitungen reduziert.
GND
DI4
Externe Sollwertreduzierung. Ist der Digitaleingang aktiviert, reduziert MIXIT den
Sollwert um 5 °C.
GND
DI5
Externes Ein- und Ausschalten von MIXIT und Pumpe.
GND
GENIbus, BACnet MS/TP
Signaleingang und -ausgang für das BMS-System.
oder Modbus RTU
Störmeldung. Ein NC-/NO-Ausgangssignal, das bei einer Störung aktiv ist.
Betriebsmeldung. Ein NC-/NO-Ausgangssignal, das aktiv ist, wenn MIXIT ohne
Alarm arbeitet.
Netzversorgung Stromversorgungsanschluss, 230 V ± 10 %
CIO1
1
DI4
Pt1000
CIO2
3 5
7 9 11
DI5
