Aufbauen des RG-1

Dieses Kapitel wendet sich an die Personen, welche
qualifiziert sind, den RG-1 Flügel aufzubauen.
• Wenn Sie als Anwender den RG-1 erworben haben,
bauen Sie das Instrument nicht auf, ohne vorher Ihren
Roland-Vertragspartner bzw. ein Roland Service Center
befragt zu haben. Roland übernimmt keine Haftung für
Personenschäden (Verletzungen), Schäden am
Instrument und für Sachschäden im Umfeld des
Aufbaus (z.B. Beschädigung eines Fußbodens bzw.
Teppichs), die aufgrund der Nichtbeachtung der
Hinweise zum Aufbau aufgetreten sind.
• Stellen Sie sicher, dass so viele qualifizierte Personen
beim Aufbauen des Instrumentes anwesend sind, dass
das Gewicht des Instrumentes ohne Probleme bewältigt
werden kann. Empfohlen wird, für das Tragen bzw.
Kippen des Instrumentes 3–4 qualifizierte Personen zu
beteiligen. Stellen Sie sicher, dass die beteiligten
Personen keine Probleme haben, das hohe Gewicht des
Instrumentes zu halten.
• Bewahren Sie Kleinteile wie z.B. Schrauben und
Abdeckungen immer ausserhalb der Reichweite von
Kindern auf. Sollte ein Kind ein solches Kleinteil
verschluckt haben, benachrichtigen Sie sofort einen Arzt.

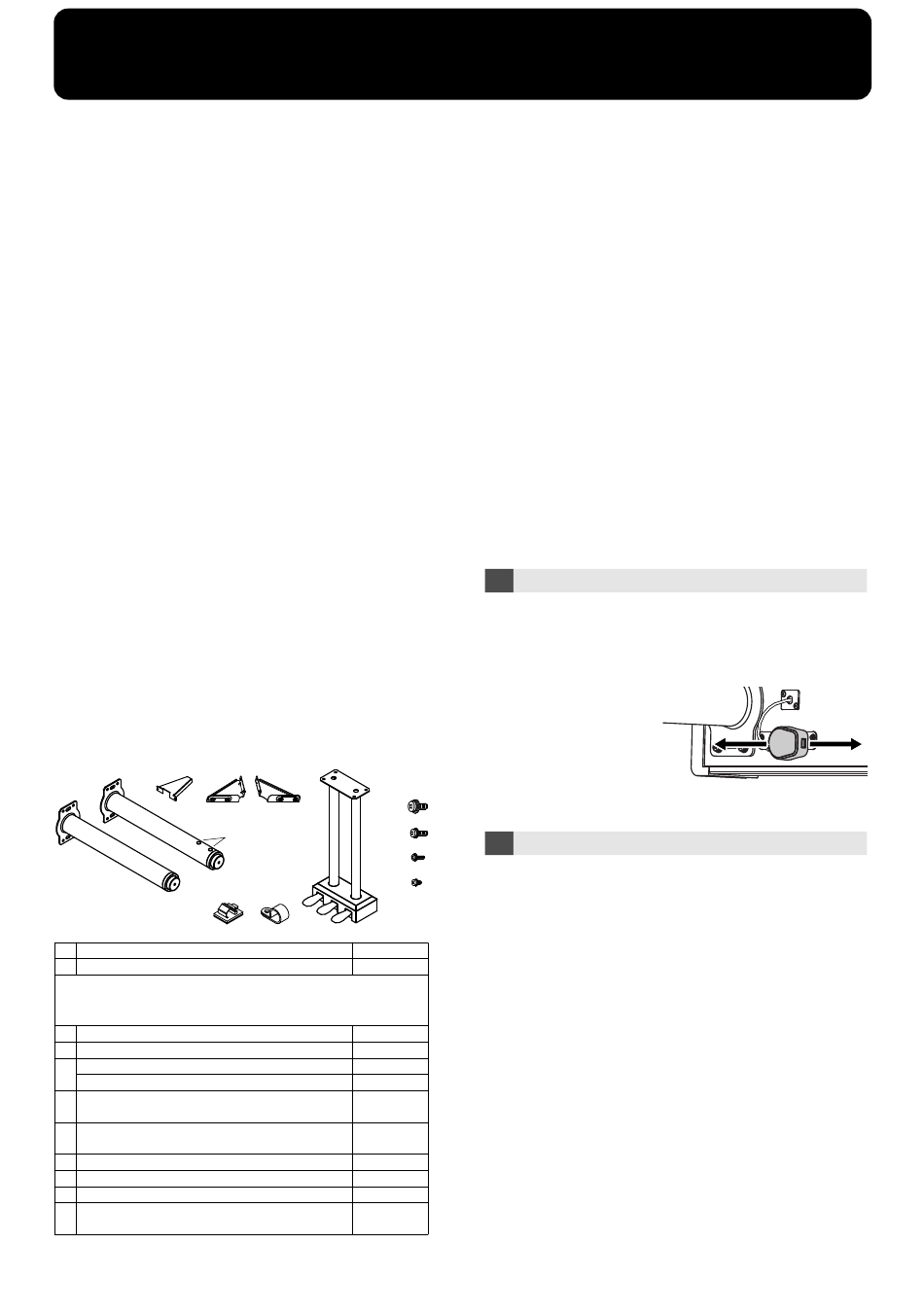

■ Überprüfen der dem RG-1
beigefügten Teile
Bevor Sie mit dem Aufbau beginnen, überprüfen Sie, ob alle
nachfolgend gezeigten Gegenstände vollständig vorhanden
sind.
B D
L
(4 Positionen)
F
A
Beine Vorderseite
B Beine Hinterseite (mit Abdeckungen)
* In den Beinen (A) und (B) befindet sich jeweils eine
Plastiktüte mit Filz. Dieses dient als Dämm-Material und
darf nicht entfernt werden!
C Pedale
D Pedalstrebe
Bodenstütze links
E
Bodenstütze rechts
F
Kabelklemmen (mit doppelseitigem Klebeband)
G Kabelklemmen (M4 x 8 mm)
a Schrauben (M8 x 20 mm)
b Schraube (M6 x 20 mm)
c Schrauben (M4 x 16 mm)
Schrauben für die Kabelklemmen "G"
d
(M4 x 8 mm)
E
a
R
b
bdeckungen
C
c
d
G
2
1
1
1
1
1
3+2
(Reserve)
3+2
(Reserve)
20
1
2
3+2
(Reserve)
■ Weitere für den Aufbau
benötigte Gegenstände
• Schraubendreher
• Decke mit Polster
Diese wird benötigt, um die Oberfläche des
Instrumentes zu schützen und Beschädigungen (wie z.B.
Kratzer) am Boden und an Wänden im Bereich des
Aufbaus vorzubeugen. Stellen Sie sicher, dass die Decke
gross genug ist.
• Handtuch
Diese wird benötigt, um die Oberfläche der Pedaleinheit
zu schützen und Beschädigungen (wie z.B. Kratzer)
vorzubeugen.

■ Der Aufbau des Instrumentes

* Achten Sie darauf, die Schrauben immer fest genug
anzuziehen, und stellen Sie das Instrument immer nur auf
eine sichere, waagerechte Oberfläche.
* Achten Sie darauf, dass bei Aufbau das Pedalkabel bzw.
Netzkabel nicht beschädigt wird.
1 Vorbereitende Informationen
• Das RG-1 ist mit zwei Schaumstoff-Manschetten
umwickelt, welche den Deckel und den Notenständer
halten. Entfernen Sie diese erst bei Schritt 6 "Aufstellen
des RG-1".
• Der USB-Anschluss
sollte nach links oder
rechts gedreht sind,
damit dieser beim
Aufbauen nicht
beschädigt wird.
2 Vorbereiten des RG-1
1.
Breiten Sie die Decke neben einer Wand aus, und
legen Sie das RG-1 flach so auf die Decke, dass
die Klaviatur zur Wand gerichtet ist.
* Achten Sie hier darauf, dass der USB-Anschluss nicht
beschädigt wird.
2.
Legen Sie die Decke über die gesamte Oberfläche
des RG-1.
3.
Richten Sie das Instrument auf, und lehnen Sie
dieses vorsichtig gegen die Wand (siehe folgende
Abbildung).
* Stellen Sie sicher, dass alle beweglichen Teile (wie
Tastaturdeckel, Flügeldeckel, Notenständer) sich dabei nicht
bewegen.
