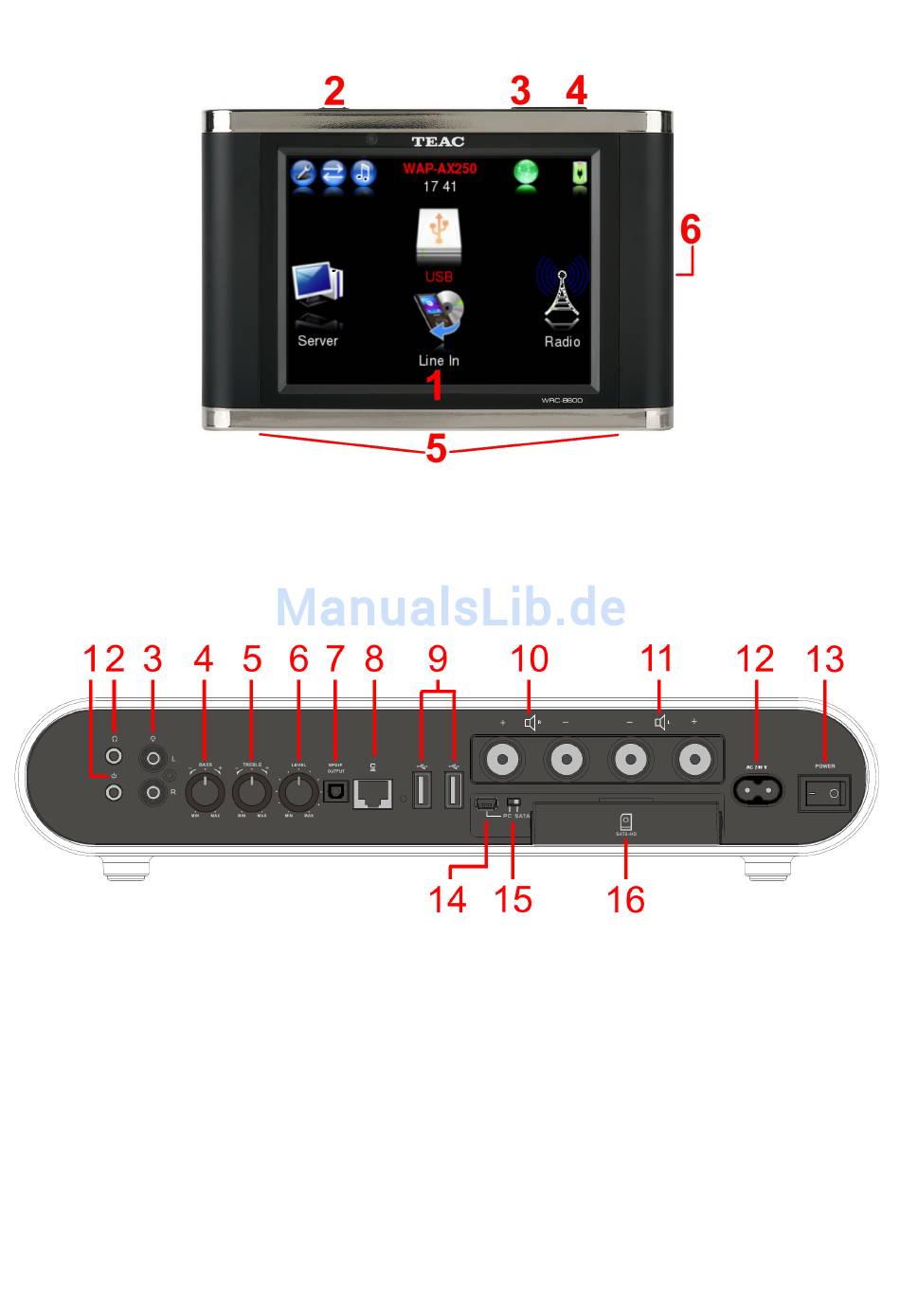

Bedienelemente und Anschlüsse
Bidirektionale Fernbedienung (BRC): z.B. WRC-8600 (optional)
1 = Touchscreen LC-Display
2 = Standby/Muting
3 = Lautstärke verringern (-)
Wireless Audio Player (SMR):
1 = Line-Eingang (Klinke)
2 = Kopfhörerausgang (Klinke)
3 = Line-Ausgang links+rechts /
aktiver Subwoofer (RCA)
4 = Klangregelung Bass
5 = Klangregelung Höhen
6 = Pegel-Vorregler
7 = S/PDIF optischer Digitalausgang
8 = Ethernet Anschluß (RJ-45)
9 = USB Anschlüsse
4 = Lautstärke erhöhen (+)
5 = Akku-Ladeanschlüsse (Unterseite)
6 = Akkufach (Rückseite)
10 = Lautsprecheranschluß rechts (nur bei
WAP-AX100 und WAP-AX250)
11 = Lautsprecheranschluß links (nur bei
WAP-AX100 und WAP-AX250)
12 = Netzanschluß
13 = Ein/Aus Netzschalter
14 = USB-HDD an PC Anschluß
15 = Umschalter PC / SATA
16 = SATA-Festplatteneinschub (für max.
9,5mm hohe Festplatten)
6
