4.8 System ausschalten
Modus Stand-by
Wenn Sie das Kalorimetersystem ausschalten
wollen, muß das Gerät den Startbildschirm anzei-
gen. Drücken Sie die Taste AUS (F1). Das Gerät
wechselt in den Modus Standby.
Ausschalten
Schalten Sie das Gerät nur im Standby-Modus
aus. Betätigen Sie dazu den EIN/AUS Schalter
(siehe Kap. 4.2) auf der Geräterückseite.
4.9 Codierung der Aufschlussgefäße
TIPP
Beim Arbeiten mit dem Kalorimeter C 200 kön-
nen mehrere Aufschlussgefäße (max. 4) benutzt
werden. Zur Unterscheidung codieren Sie die
Aufschlussgefäße. Kleben Sie hierzu die schwar-
zen Codierstreifen in die dafür vorgesehenen Nu-
ten der Aufschlussgefäße.
Aufschlussgefäß- Nr.:
1
ohne Codierung
Nut für
Codierstreifen
3

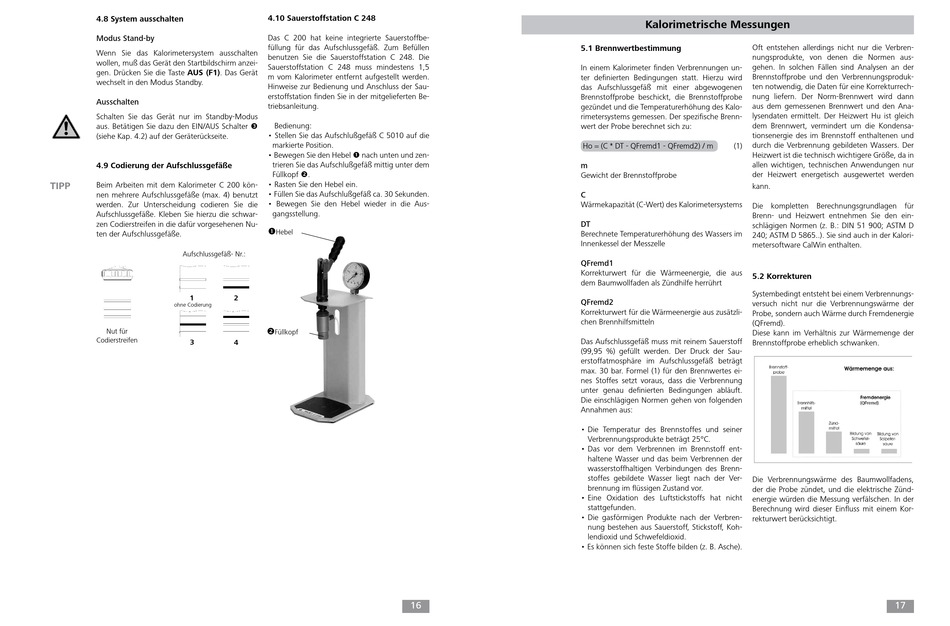

4.10 Sauerstoffstation C 248
Das C 200 hat keine integrierte Sauerstoffbe-
füllung für das Aufschlussgefäß. Zum Befüllen
benutzen Sie die Sauerstoffstation C 248. Die
Sauerstoffstation C 248 muss mindestens 1,5
m vom Kalorimeter entfernt aufgestellt werden.
Hinweise zur Bedienung und Anschluss der Sau-
erstoffstation finden Sie in der mitgelieferten Be-
triebsanleitung.
Bedienung:
• Stellen Sie das Aufschlußgefäß C 5010 auf die
markierte Position.
• Bewegen Sie den Hebel nach unten und zen-
trieren Sie das Aufschlußgefäß mittig unter dem
Füllkopf .
• Rasten Sie den Hebel ein.
• Füllen Sie das Aufschlußgefäß ca. 30 Sekunden.
• Bewegen Sie den Hebel wieder in die Aus-
gangsstellung.
Hebel
2
Füllkopf
4
16
Kalorimetrische Messungen
Oft entstehen allerdings nicht nur die Verbren-
5.1 Brennwertbestimmung
nungsprodukte, von denen die Normen aus-
gehen. In solchen Fällen sind Analysen an der
In einem Kalorimeter finden Verbrennungen un-
ter definierten Bedingungen statt. Hierzu wird
Brennstoffprobe und den Verbrennungsproduk-
ten notwendig, die Daten für eine Korrekturrech-
das Aufschlussgefäß mit einer abgewogenen
nung liefern. Der Norm-Brennwert wird dann
Brennstoffprobe beschickt, die Brennstoffprobe
aus dem gemessenen Brennwert und den Ana-
gezündet und die Temperaturerhöhung des Kalo-
rimetersystems gemessen. Der spezifische Brenn-
lysendaten ermittelt. Der Heizwert Hu ist gleich
wert der Probe berechnet sich zu:
dem Brennwert, vermindert um die Kondensa-
tionsenergie des im Brennstoff enthaltenen und
durch die Verbrennung gebildeten Wassers. Der
Ho = (C * DT - QFremd1 - QFremd2) / m
(1)
Heizwert ist die technisch wichtigere Größe, da in
m
allen wichtigen, technischen Anwendungen nur
der Heizwert energetisch ausgewertet werden
Gewicht der Brennstoffprobe
kann.
C
Wärmekapazität (C-Wert) des Kalorimetersystems
Die kompletten Berechnungsgrundlagen für
Brenn- und Heizwert entnehmen Sie den ein-
DT
schlägigen Normen (z. B.: DIN 51 900; ASTM D
Berechnete Temperaturerhöhung des Wassers im
240; ASTM D 5865..). Sie sind auch in der Kalori-
Innenkessel der Messzelle
metersoftware CalWin enthalten.
QFremd1
Korrekturwert für die Wärmeenergie, die aus
5.2 Korrekturen
dem Baumwollfaden als Zündhilfe herrührt
Systembedingt entsteht bei einem Verbrennungs-
QFremd2
versuch nicht nur die Verbrennungswärme der
Korrekturwert für die Wärmeenergie aus zusätzli-
Probe, sondern auch Wärme durch Fremdenergie
chen Brennhilfsmitteln
(QFremd).
Diese kann im Verhältnis zur Wärmemenge der
Das Aufschlussgefäß muss mit reinem Sauerstoff
Brennstoffprobe erheblich schwanken.
(99,95 %) gefüllt werden. Der Druck der Sau-
erstoffatmosphäre im Aufschlussgefäß beträgt
max. 30 bar. Formel (1) für den Brennwertes ei-
nes Stoffes setzt voraus, dass die Verbrennung
unter genau definierten Bedingungen abläuft.
Die einschlägigen Normen gehen von folgenden
Annahmen aus:
• Die Temperatur des Brennstoffes und seiner
Verbrennungsprodukte beträgt 25°C.
• Das vor dem Verbrennen im Brennstoff ent-
haltene Wasser und das beim Verbrennen der
wasserstoffhaltigen Verbindungen des Brenn-
stoffes gebildete Wasser liegt nach der Ver-
Die Verbrennungswärme des Baumwollfadens,
brennung im flüssigen Zustand vor.
der die Probe zündet, und die elektrische Zünd-
• Eine Oxidation des Luftstickstoffs hat nicht
energie würden die Messung verfälschen. In der
stattgefunden.
Berechnung wird dieser Einfluss mit einem Kor-
• Die gasförmigen Produkte nach der Verbren-
rekturwert berücksichtigt.
nung bestehen aus Sauerstoff, Stickstoff, Koh-
lendioxid und Schwefeldioxid.
• Es können sich feste Stoffe bilden (z. B. Asche).
