Code löschen
Drücken Sie die Taste um einen bestehenden Code zu löschen, z. B. wenn Sie die Kom-
bination vergessen haben oder keine Sperrung mehr wünschen. Geben Sie den aktu-
ellen Zugangscode oder den Entsperr-Code „123" über die erscheinende Tastatur ein.
Bestätigen Sie mit der Taste OK. Die Steuerung meldet „Zugangscode gelöscht". Drü-
cken Sie  um zum Menü zurück zu gelangen. Die Steuerung hat nun keinen Zu-
gangscode mehr.

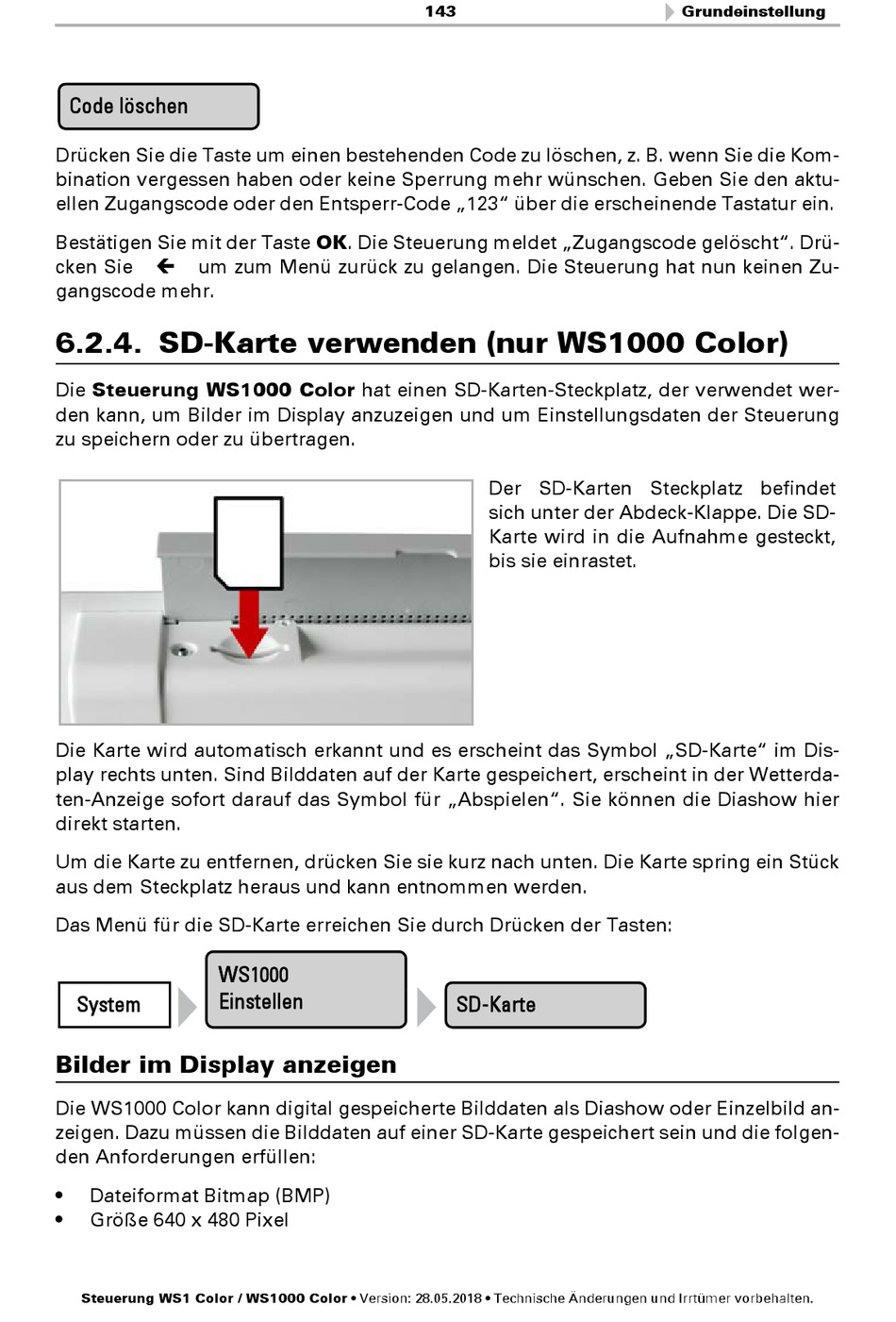

6.2.4. SD-Karte verwenden (nur WS1000 Color)

Die Steuerung WS1000 Color hat einen SD-Karten-Steckplatz, der verwendet wer-
den kann, um Bilder im Display anzuzeigen und um Einstellungsdaten der Steuerung
zu speichern oder zu übertragen.
Die Karte wird automatisch erkannt und es erscheint das Symbol „SD-Karte" im Dis-
play rechts unten. Sind Bilddaten auf der Karte gespeichert, erscheint in der Wetterda-
ten-Anzeige sofort darauf das Symbol für „Abspielen". Sie können die Diashow hier
direkt starten.
Um die Karte zu entfernen, drücken Sie sie kurz nach unten. Die Karte spring ein Stück
aus dem Steckplatz heraus und kann entnommen werden.
Das Menü für die SD-Karte erreichen Sie durch Drücken der Tasten:
WS1000
Einstellen
System

Bilder im Display anzeigen

Die WS1000 Color kann digital gespeicherte Bilddaten als Diashow oder Einzelbild an-
zeigen. Dazu müssen die Bilddaten auf einer SD-Karte gespeichert sein und die folgen-
den Anforderungen erfüllen:
• Dateiformat Bitmap (BMP)
• Größe 640 x 480 Pixel
Steuerung WS1 Color / WS1000 Color • Version: 28.05.2018 • Technische Änderungen und Irrtümer vorbehalten.
143
Der SD-Karten Steckplatz befindet
sich unter der Abdeck-Klappe. Die SD-
Karte wird in die Aufnahme gesteckt,
bis sie einrastet.
oder
SD-Karte
Grundeinstellung
