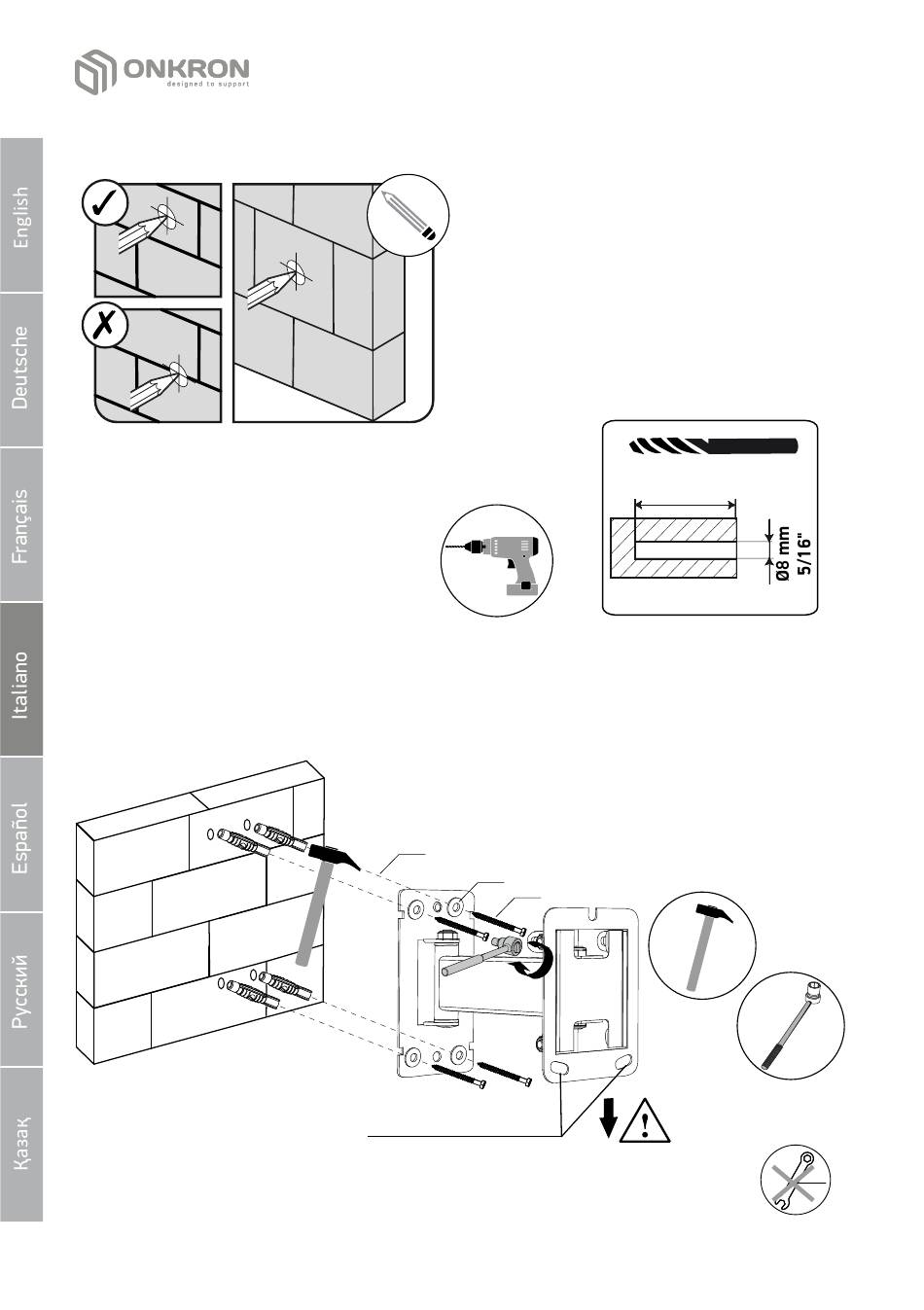

2.2 Installazione della staffa su un muro di cemento
• Praticare un foro con una punta da
trapano da Ø8 mm (5/16 ") nella parete di
almeno 50 mm (1.97").
• Inserire i tasselli (B) nei fori. Assicurati che i tasselli siano
completamente inseriti nel muro.
• Posizionare la staffa contro il muro in modo che le scanalature di
fissaggio coperte siano in basso.
ATTENZIONE: non utilizzare la chiave in dotazione (K)!
36
• Posizionare la base della staffa
n e l l a p o s i z i o n e d e s i d e r a t a ,
segnare i quattro fori per le viti
con una matita.
• Mettere la staffa a parte.
• Avvitare la base della staffa
alla parete con viti M6x50 (A) e
r o n d e l l e ( C ) u t i l i z z a n d o u n
cricchetto.
B
C
A
Scanalature di
fissaggio chiuse
min 50 mm
(1.97")
La parte inferiore
della staffa
K
