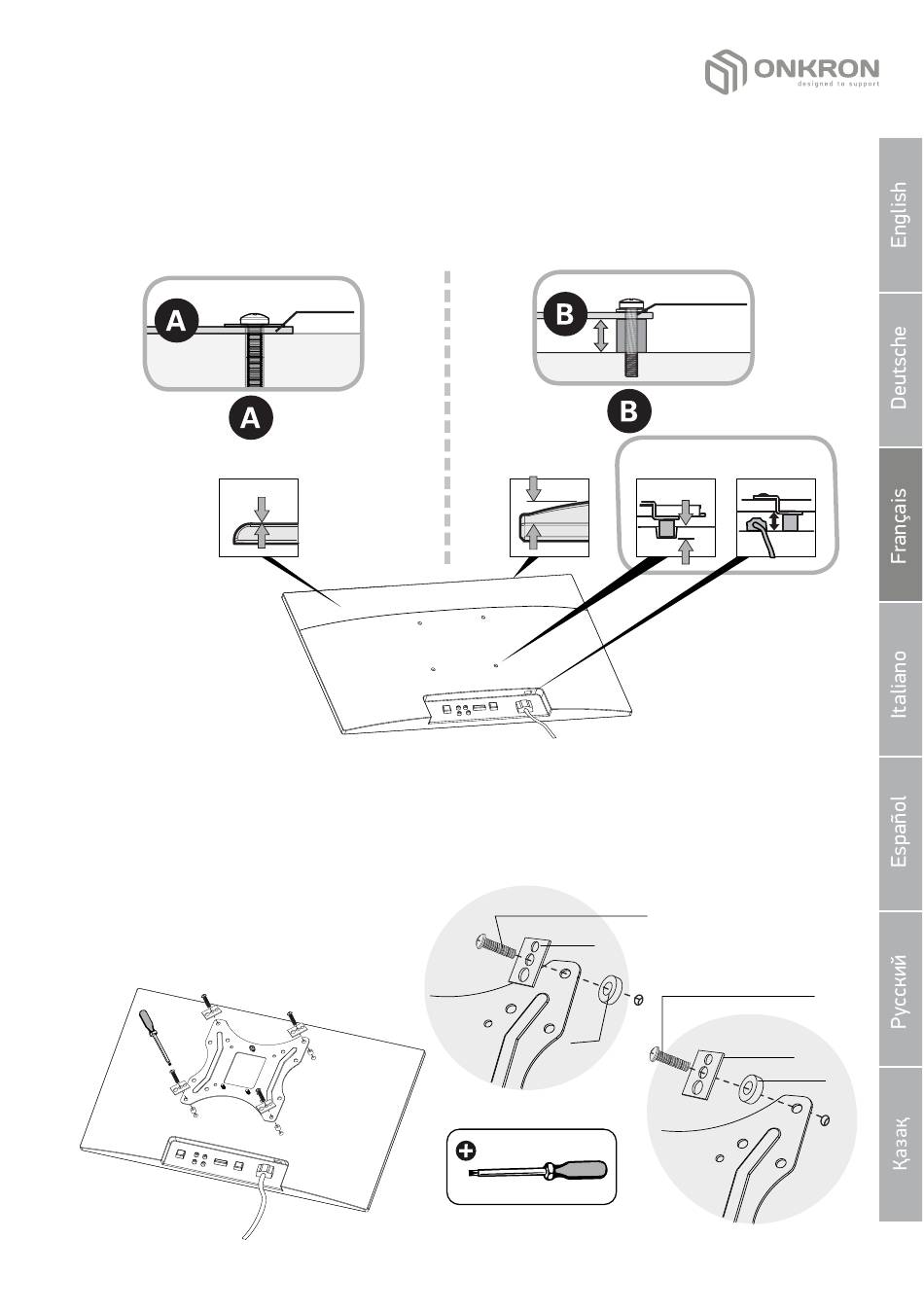

• A. L'option d'installation de l'écran sans entretoises (téléviseurs à
dos plat).
• B. L'option d'installation de l'écranv en utilisant des entretoises
(téléviseurs avec un panneau arrière arrondi ou des trous de
montage intégrés).
Un téléviseur plat
(pas d'entretoises nécessaires)
• Connectez le panneau VESA au téléviseur de sorte que ses trous
s'alignent avec les trous du téléviseur. Si nécessaire, placez les
entretoises (I) fournies entre le téléviseur et la plaque VESA à l'aide
des vis E/F/G/H/ M8x50 sélectionnées, ou placez les entretoises (I)
avec rondelle (D) entre les vis et la plaque VESA.
• Utiliser un tournevis
Panneau VESA
Le panneau arrière du
téléviseur arrondi
E/F/G/H/M8x50
D
I
Panneau VESA
Les trous
Les câbles
intégrés
ou
E/F/G/H/M8x50
D
I
