2.2

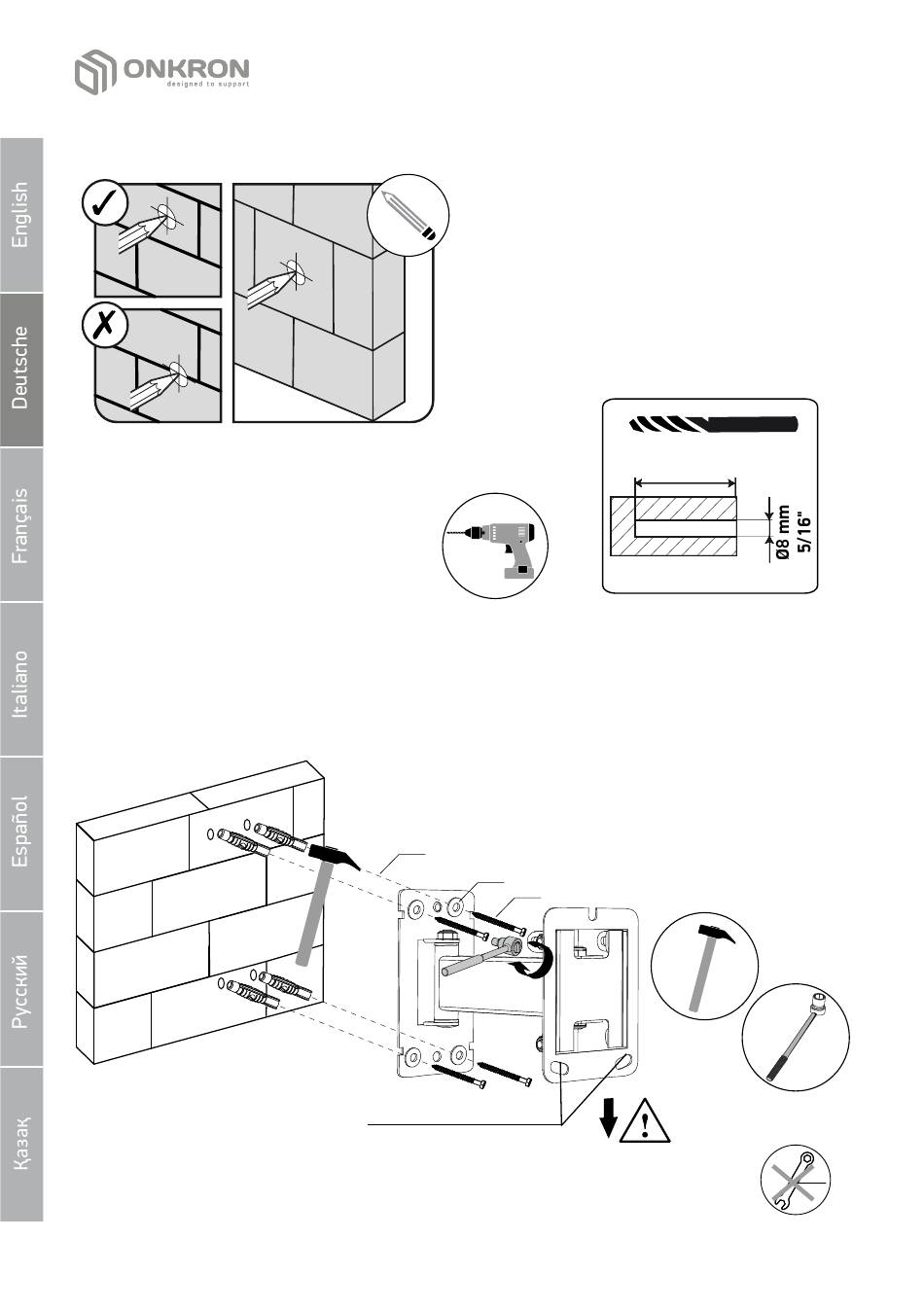

Halterungsmontage an die Betonwand

• Bohren Sie ein Loch mit einem Ø 8 mm
(5/16") Bohrer, mindestens 50 mm (1.97")
tief.
• Setzen Sie die Dübel (B) in die Löcher ein. Stellen Sie sicher, dass
die Dübel vollständig in die Wand eingesetzt sind, indem Sie mit
einem Hammer auf die Dübel klopfen.
• L e g e n S i e d i e H a l t e r u n g s o a n d i e Wa n d , d a s s s i c h d i e
geschlossenen Montageschlitze unten befinden.
ACHTUNG: Verwenden Sie den mitgelieferten Schlüssel (K)
nicht!
16
•
•
•
B
C
A
Geschlossene
Montageschlitze
Positionieren Sie die Basis
d e r H a l t e r u n g i n d e r
g e w ü n s c h t e n P o s i t i o n ,
m a r k i e r e n S i e d i e v i e r
Schraubenlöcher mit einem
Bleistift.
Bringen Sie die Halterung
zur Seite.
min 50 mm
(1.97")
Schrauben Sie den Fuß
d e r H a l t e r u n g m i t
M 6 x 5 0 - S c h r a u b e n ( A )
und Unterlegscheiben (C)
unter Verwendung einer
Ratsche an die Wand.
Unterseite der
Halterung
K
