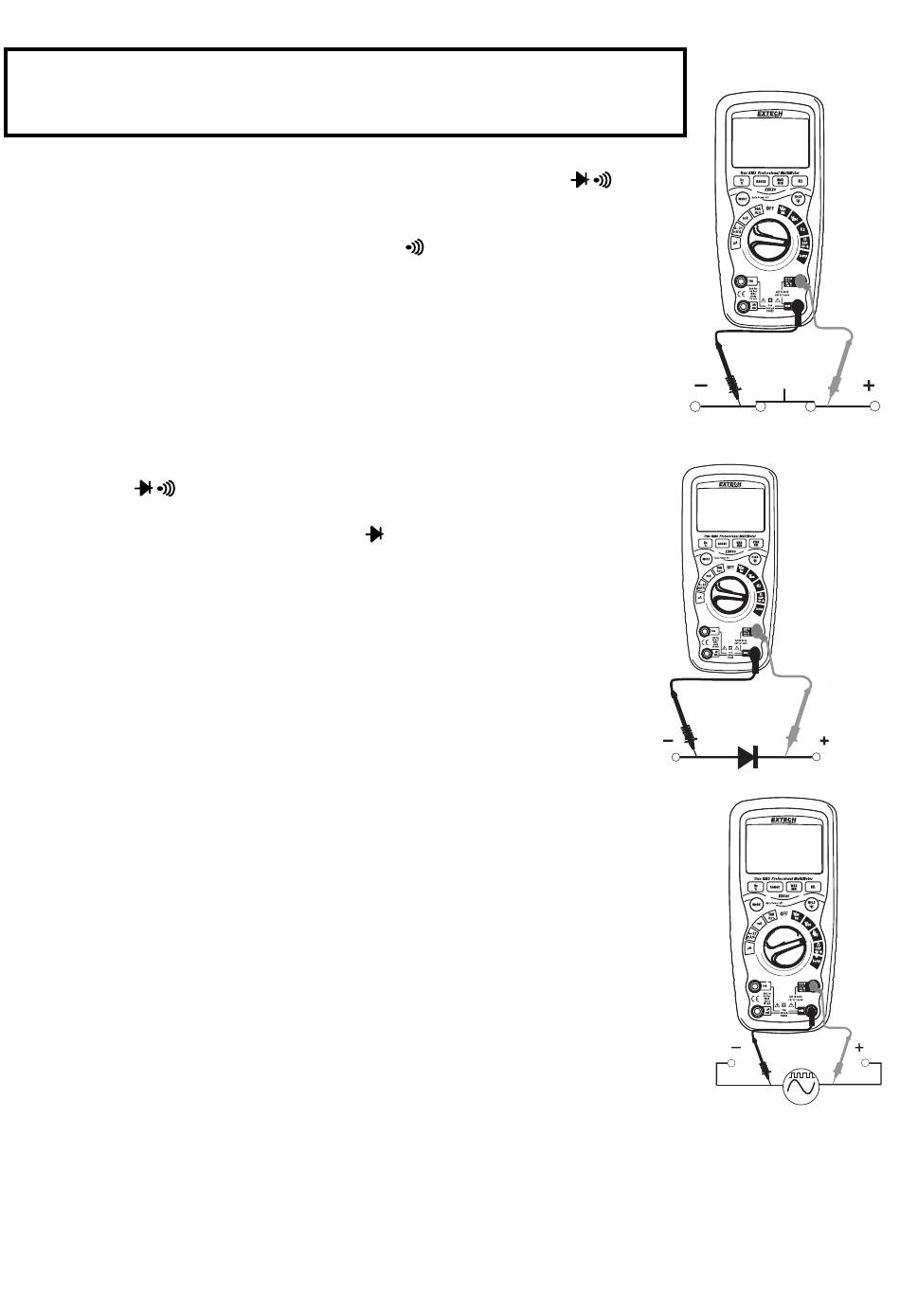

DURCHGANGSPRÜFUNG
WARNUNG:
Durchgangsprüfungen dürfen nur an spannungsfreien Schaltungen und
Anlagen durchgeführt werden.
1.
Stellen Sie den Funktionsschalter auf die Position Ω CAP
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse und die rote Messleitung mit der positiven Ω-Buchse.
3.
Drücken Sie die Taste MODE, um "
anzuzeigen.
4.
Berühren Sie mit den Prüfspitzen den Stromkreis oder das Kabel,
das Sie überprüfen wollen.
5.
Wenn der Widerstand weniger als ca. 35Ω beträgt, ertönt ein
akustisches Signal. Wenn der Stromkreis offen ist, zeigt die Anzeige
"OL" an.
DIODENPRÜFUNG
1. Stellen Sie den Funktionsschalter auf die grüne Position Ω CAP
2. Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse und den roten Messleitung mit der positiven V-Buchse.
3. Drücken Sie die Taste MODE, um „" und „V auf der Anzeige
anzuzeigen.
4. Berühren Sie mit den Prüfspitzen die Diode, die getestet werden
soll.
5. Eine
gute
Durchgangsbereich und „OL" für die Sperrrichtung anzeigen.
6. Eine kurzgeschlossene Diode wird in beiden Testrichtungen „OL"
anzeigen.
FREQUENZMESSUNGEN
1.
Stellen Sie den Funktionsschalter auf die grüne Position Hz /%.
2.
Drücken Sie die Taste HZ/%, um "Hz" anzuzeigen.
3.
Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse und den roten Messleitung mit der positiven Hz-Buchse.
4.
Berühren Sie mit den Prüfspitzen den Stromkreis, der getestet wird.
5.
Lesen Sie die Frequenz in der Anzeige ab.
6.
Drücken Sie die Taste MODE, um „%" anzuzeigen.
7.
Lesen Sie die %-Angabe in der Anzeige ab.
Diode
wird
ca.
" u nd „Ω" auf der Anzeige
0.400
bis
0.700V
8
.
für
den
EX510-EU-GE-V3.3-1/12
