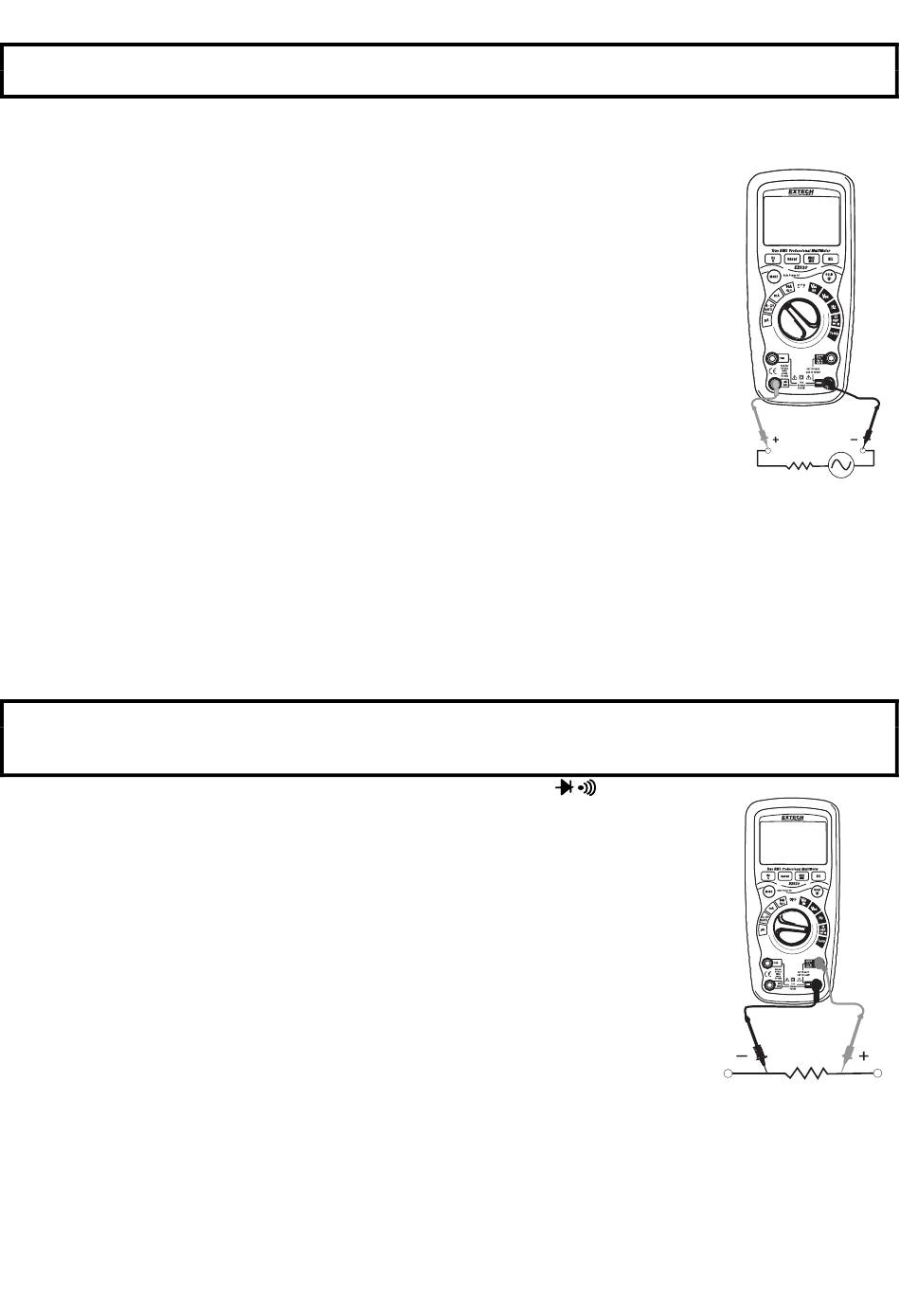

MESSUNGEN VON WECHSELSTROM/GLEICHSTROM
VORSICHT: Nehmen Sie 20A Strommessungen nicht länger als 30 Sekunden vor. Das Überschreiten
von 30 Sekunden kann zu Beschädigungen des Messgerätes und/oder der Prüfspitzen führen.
1.
Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
2.
Für Strommessungen von bis zu 6000mA, stellen Sie den Funktionsschalter auf die Position
ųA für Wechselstrom (auf die "gelbe" Position ųA für Gleichstrom) und
verbinden Sie die rote Messleitung mit der ųA/mA-Buchse.
3.
Für Strommessungen von bis zu 600mA, stellen Sie den Funktionsschalter
auf die Position mA für Wechselstrom (auf die "gelbe" Position mA für
Gleichstrom) und verbinden Sie den roten Messleitung mit der ųA/mA-
Buchse.
4.
Für Strommessungen von bis zu 20A, stellen Sie den Funktionsschalter auf
die Position 10A/HZ/% für Wechselstrom (auf die "gelbe" Position
10A/HZ/% für Gleichstrom) und verbinden die rote Messleitung mit der 10A-
Buchse.
5.
Drücken Sie die Taste MODE, um "AC" bzw. "DC" in der Anzeige
anzuzeigen.
6.
Schalten Sie die Schaltung bzw. Anlage spannungsfrei. Trennen Sie die
Schaltung an der zu messenden Stelle auf.
7.
Messen Sie mit der schwarzen Prüfspitze die negative Seite und mit der
roten Prüfspitze die positive Seite des Stromkreises.
8.
Legen Sie die Spannung an die Schaltung bzw. Anlage wieder an.
9.
Lesen Sie die Stromstärke am LCD ab.
10. Drücken und halten Sie die Taste MODE, um "Hz" anzuzeigen.
11. Lesen Sie die Frequenz in der Anzeige ab.
12. Drücken Sie die Taste MODE nochmals für einen Moment, um "%" anzuzeigen.
13. Lesen Sie die %-Angabe in der Anzeige ab.
14. Drücken und halten Sie die Taste MODE, um zur Stromstärkemessung zurückzukehren.
WIDERSTANDSMESSUNGEN
WARNUNG: Um einen elektrischen Schlag zu vermeiden, entfernen Sie das zu testende Gerät vom
Strom, und entladen Sie alle Kondensatoren bevor Sie jegliche Widerstandsmessungen vornehmen.
Entfernen Sie die Batterien und ziehen Sie das Netzkabel heraus.
1.
Stellen sie den Funktionsschalter auf die Position ΩCAP
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
Verbinden Sie die rote Messleitung mit der positiven Ω-Buchse.
3.
Drücken Sie die Taste MODE, um „Ω" auf der Anzeige anzuzeigen.
4.
Berühren Sie mit den Prüfspitzen quer den Stromkreis oder das Teil, das
getestet wird.
entfernen,
Widerstandsanzeige gestört wird.
5.
Lesen Sie den Widerstand in der Anzeige ab.
Am Besten eine Seite des zu testenden Stromkreises
damit
der
restliche
.
Kreislauf
nicht
7
durch
die
EX510-EU-GE-V3.3-1/12
