Hinweis:
Bei Versorgung mit einer Kleinspannung (< 50 VAC / < 75 VDC) nur eine Funktionskleinspannung
mit sicherer Trennung verwenden.
Die Kabelverschraubung leicht dichtend anziehen.

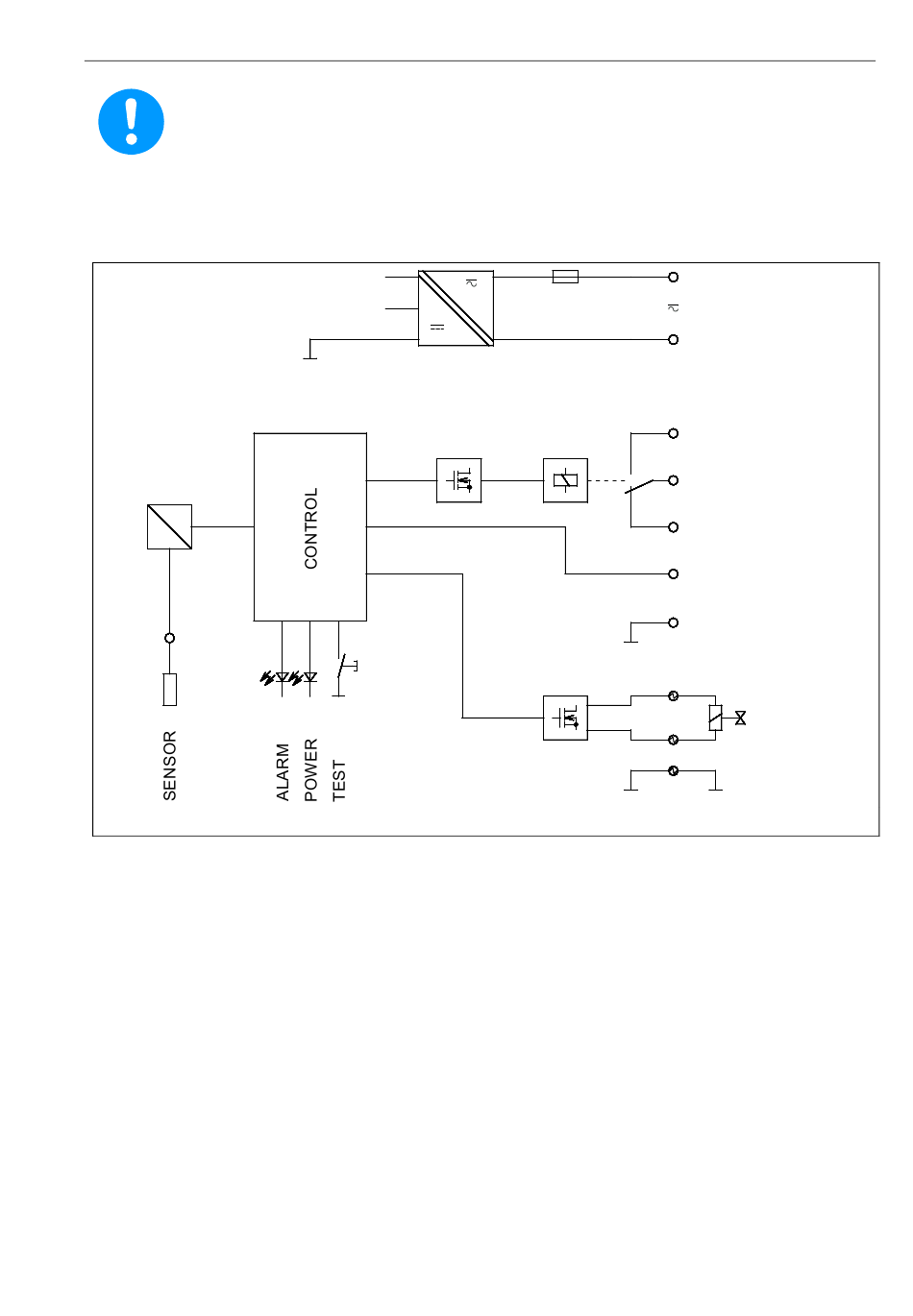

Elektroschema
BEKOMAT® 32U Vario
+24 VDC
+ 5 VDC
GND
Elektrische Installation
X1.1
L/+
POWER
X1.2
N/-
X2.1
n.o.
X2.2
com.
X2.3
n.c.
X3.1
IN1
ext. Test
X3.2
GND
spring contacts
VALVE
Service Unit
