Installation
Hinweis:
Beachten Sie unbedingt alle aufgeführten Gefahren- und Warnhinweise.
Beachten Sie auch alle Vorschriften und Hinweise des Arbeits- und Brandschutzes am jeweiligen
Installationsort.
Verwenden Sie grundsätzlich nur geeignetes und passendes Werkzeug und Material in ordnungsgemäßem
Zustand.
Verwenden Sie keine aggressiven Reinigungsmittel und ungeeignete Geräte, wie Hochdruckreiniger.
Beachten Sie, dass Kondensate aggressive und gesundheitsschädigende Bestandteile enthalten können.
Deshalb sollte ein Hautkontakt vermieden werden.
Kondensat ist ein entsorgungspflichtiger Abfall, welcher in geeigneten Behältern aufgefangen, entsorgt
oder aufbereitet werden muss.
Installationshinweise:
1
2
3
14
4
5
6
•

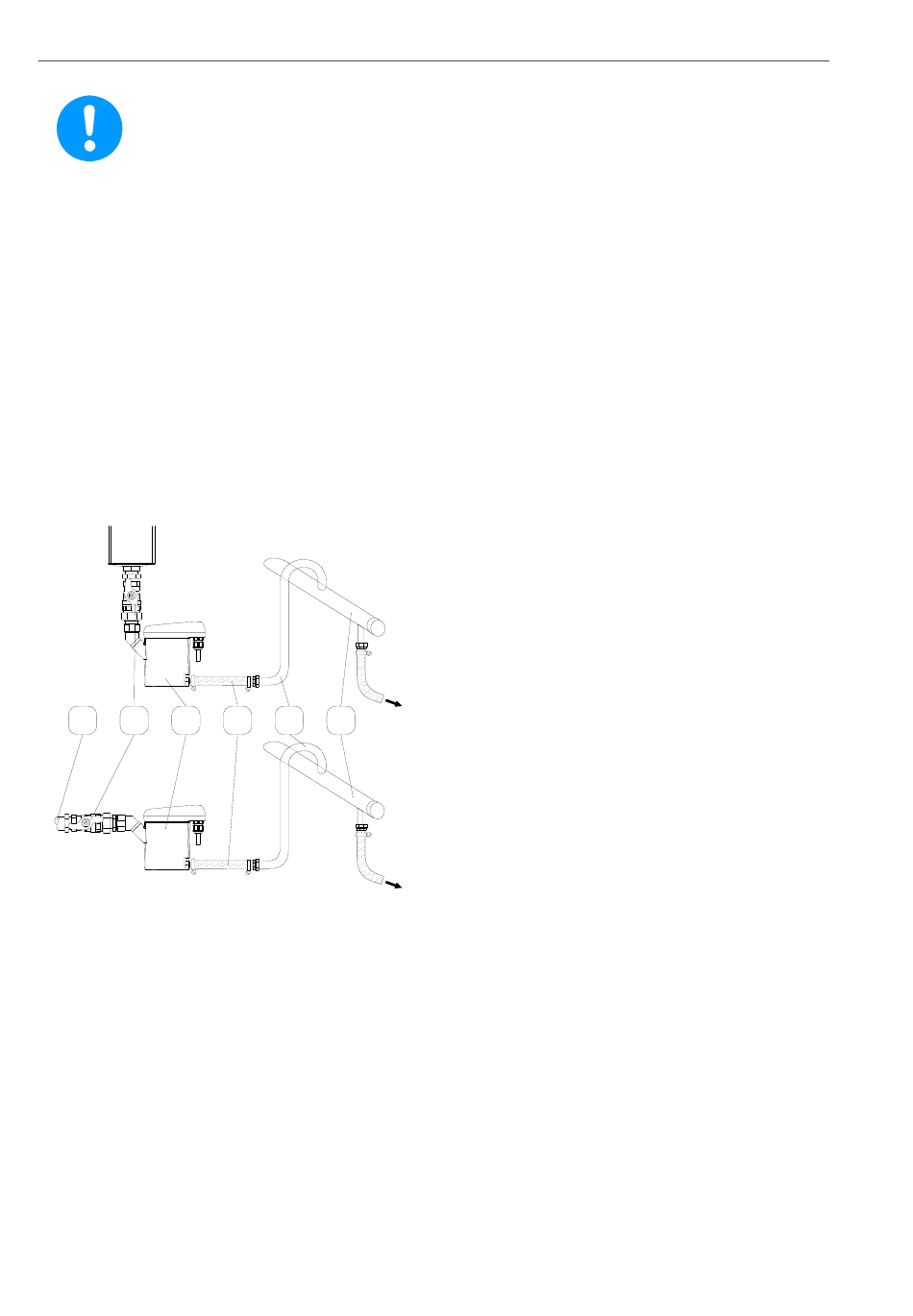

Nur die dargestellte Einbaulage des BEKOMAT
(3) ist zulässig. Niemals liegend oder in anderer
Schräglage montieren
•
Zulaufrohr (1) und Kugelventil (2) mind. G½.
•
Kein Filter oder Sieb im Zulauf
•
Gefälle im Zulauf >1%
•
Nur Kugelventile (2) verwenden
•
Betriebsdruck: min. 0,8 bar (12 psig),
max. 16 bar (230 psig). Siehe Typenschild
•
Kurzer, fixierter Druckschlauch (4)
an druckfestem Rohr
•
Pro Meter Steigung in der Ablaufleitung (5)
erhöht sich der erforderliche Mindestdruck
um 0,1 bar (1,4 psi)
•
Ablaufleitung (5) max. 5 m (16,4ft) steigend
•
Sammelleitung (6) mind. ¾" mit 1% Gefälle
verlegen
•
Ablaufleitung (5) von oben in Sammelleitung (6)
führen
•
Vor Inbetriebnahme immer Dichtheitsprüfung
durchführen und korrektes Einrasten der
Steuereinheit kontrollieren
®
BEKOMAT® 32U Vario
