BEKOMAT® 32U Vario
1
5

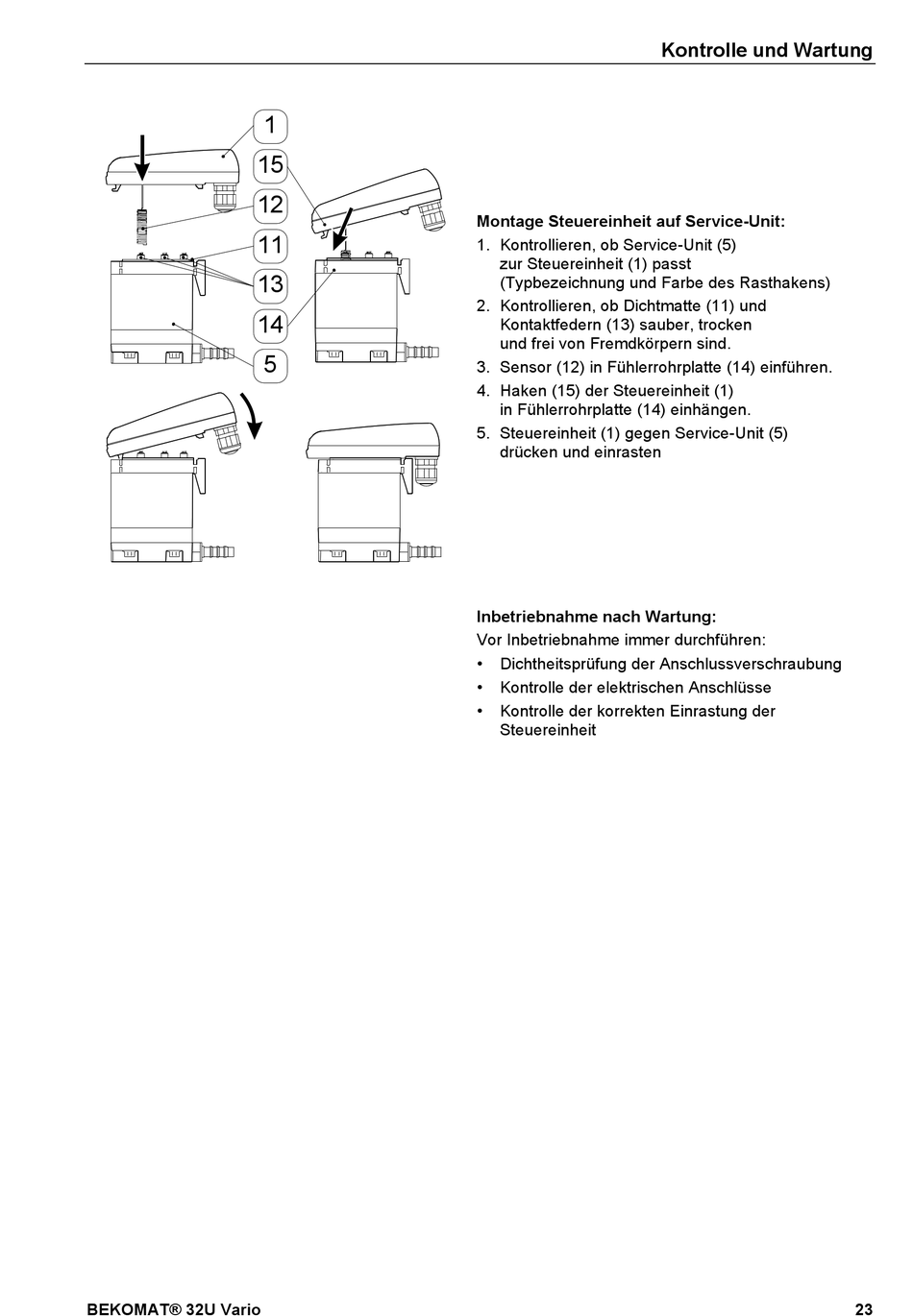

Montage Steuereinheit auf Service-Unit:
1. Kontrollieren, ob Service-Unit (5)
zur Steuereinheit (1) passt
(Typbezeichnung und Farbe des Rasthakens)
2. Kontrollieren, ob Dichtmatte (11) und
Kontaktfedern (13) sauber, trocken
und frei von Fremdkörpern sind.
3. Sensor (12) in Fühlerrohrplatte (14) einführen.
4. Haken (15) der Steuereinheit (1)
in Fühlerrohrplatte (14) einhängen.
5. Steuereinheit (1) gegen Service-Unit (5)
drücken und einrasten
Inbetriebnahme nach Wartung:
Vor Inbetriebnahme immer durchführen:
•
Dichtheitsprüfung der Anschlussverschraubung
•
Kontrolle der elektrischen Anschlüsse
•
Kontrolle der korrekten Einrastung der
Steuereinheit
