METREL A 1532 Bedienungsanleitung
Evse-adapter
Inhaltsverzeichnis
Verwandte Anleitungen für METREL A 1532
Inhaltszusammenfassung für METREL A 1532

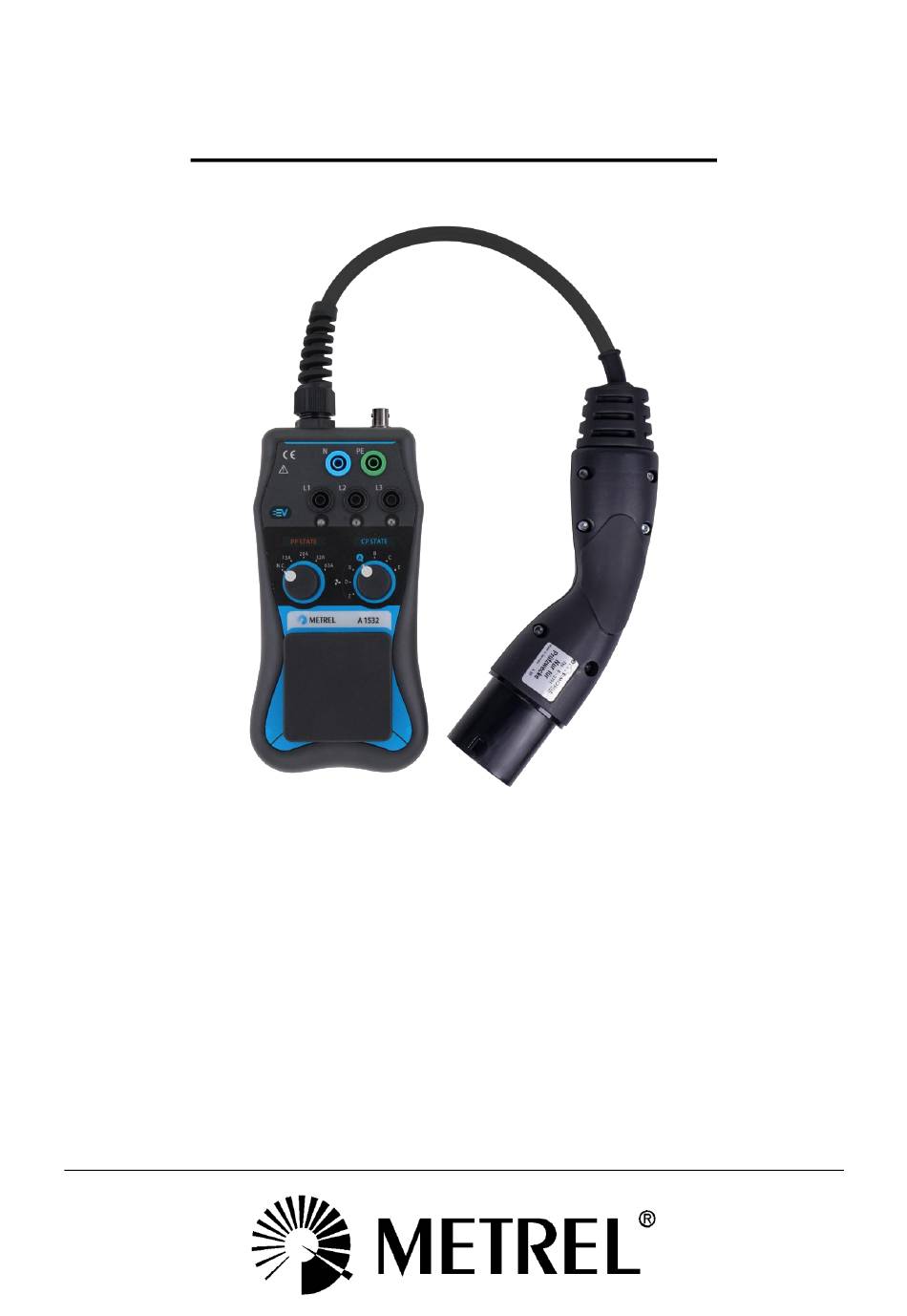

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de METREL-Prüf- und Messzubehör: EVSE-Adapter A 1532 Bedienungsanleitung Version 1.2.3, Code-Nr. 20 752 699...
- Seite 2 Das Zeichen auf Ihrem Gerät bestätigt, dass es den Anforderungen aller einschlägigen Vorschriften der EU (Europäischen Gemeinschaft) entspricht. © 2019 METREL Die Handelsnamen Metrel®, Smartec®, Eurotest®, Automatische Sequenz® sind in Europa und anderen Ländern eingetragene Marken. Diese Veröffentlichung darf ohne schriftliche Genehmigung durch METREL weder vollständig...
-
Seite 3: Inhaltsverzeichnis
Sicherheits- und betriebsbezogene Überlegungen ..........5 Warnungen und Hinweise ................. 5 Markierungen auf dem Adapter ................. 5 Angewandte Normen ..................6 Beschreibung des Adapters .................. 7 Betrieb des A 1532 ....................8 Wartung ......................... 10 Reinigung ......................10 Service ......................10 Technische Spezifikationen................. 11... -
Seite 4: Vorbemerkung
Prüfbuchse eines Anlagenprüfgeräts zur Verifizierung der elektrischen Sicherheit und für Funktionsprüfungen. Er ist für die Prüfung von Mode-3-EV-Versorgungsgeräten mit einem Stecker des Typs 2 ausgelegt. Der A 1532 ESVE-Adapter ist ein Sonderzubehör, das für die Verwendung mit METREL- Anlagenprüfgeräten ausgelegt ist. -
Seite 5: Sicherheits- Und Betriebsbezogene Überlegungen
mit besonderer Sorgfalt im Hinblick auf einen sicheren Betrieb". Dieses Symbol erfordert eine Maßnahme! Wenn der A 1532 auf eine Weise verwendet wird, die nicht in dieser Bedienungsanleitung oder im Handbuch für das jeweilige Prüfgerät angegeben ist, könnte der durch den A 1532 und das Gerät bereitgestellte Schutz beeinträchtigt werden! -
Seite 6: Angewandte Normen
Sicherheits- und betriebsbezogene Überlegungen A 1532 EVSE-Adapter 2.3 Angewandte Normen Der Adapter A 1532 wird nach den folgenden Vorschriften hergestellt und geprüft:. Sicherheit (LVD) Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV- EN 61010 – 1 Anforderungen - Teil 1: Allgemeine Anforderungen Sicherheitsanforderungen für elektrische Mess-, Steuer-, Regel- und... -
Seite 7: Beschreibung Des Adapters

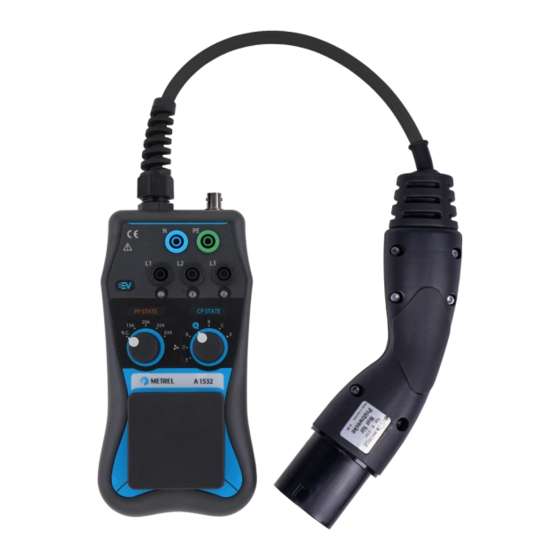

Adapters A 1532 EVSE-Adapter Beschreibung des 3 Beschreibung des Adapters Abbildung 3.1: Komponenten des A 1532 Legende: Bananenbuchsenausgänge für den Anschluss an ein 3-Phasen-Anlagenprüfgerät. Die Bananenbuchsenausgänge sind nur für Prüfzwecke ausgelegt! Spannung auf EVSE-Ausgangsanzeigen. Selektor für den Widerstand des Proximity Pilot (PP-ZUSTAND) für die Simulation des Vorhandenseins eines EV-Kabels und die Nennstromerfassung. -
Seite 8: Betrieb Des A 1532
Betrieb des A 4 Betrieb des A 1532 Prüfverfahren: Verbinden Sie den Ausgang des A 1532 mit dem Anlagenprüfgerät (über eine Netzprüfbuchs oder über Sicherheitsbananenbuchsen) Stellen Sie PP-STATE (3) auf die Position N.C. und CP-STATE (4) auf Position A ein. - Seite 9 1532 A 1532 EVSE-Adapter Betrieb des A CP-STATE-Optionen Position Simuliert Kommentar EV getrennt EVSE im Leerlauf, EV nicht bereit zur Aufnahme von Energie, EVSE liefert keine Energie EV angeschlossen EV erkannt, EV nicht bereit zur Aufnahme von Energie, EVSE liefert keine Energie...
-
Seite 10: Wartung
A 1532 EVSE-Adapter Wartung 5 Wartung Unbefugten Personen ist es nicht gestattet, den A 1532 EVSE-Adapter zu öffnen. Es gibt keine vom Benutzer austauschbaren Komponenten im Inneren des Adapters . 5.1 Reinigung Für das Gehäuse ist keine besondere Pflege erforderlich. Verwenden Sie zur Reinigung der Oberfläche des Adapters ein weiches Tuch, das leicht mit Seifenlauge oder Alkohol befeuchtet... -
Seite 11: Technische Spezifikationen
A 1532 EVSE-Adapter Technische Spezifikationen 6 Technische Spezifikationen 6.1 Allgemeine Daten Eingangsspannung: ......bis zu 250 V (1-phasig), bis zu 430 V (3-phasig) Frequenz: ..........50 Hz, 60 Hz Maximaler Prüfstrom: ......267 A (10 ms) intermittierender Betrieb PP-Simulation: offen, 13 A, 20 A, 32 A, 63 A CP-Simulation: Zustände A,B,C,D,E (CP über Diode mit PE kurzgeschlossen)
