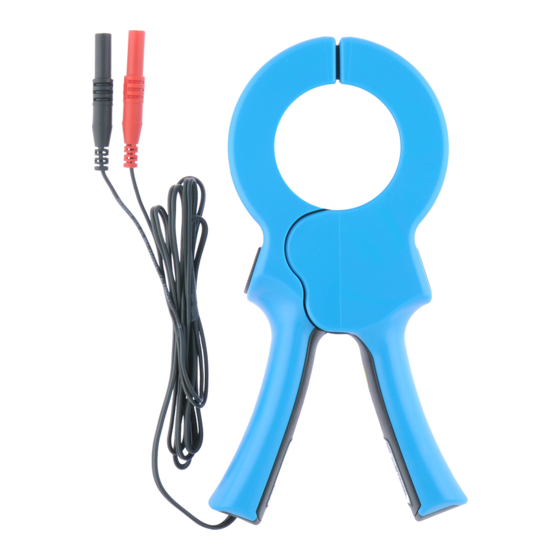

METREL A 1018 Benutzerhandbuch
Verwandte Anleitungen für METREL A 1018
Inhaltszusammenfassung für METREL A 1018
- Seite 1 A 1018 A 1019 A 1033 Zangenstromwandler A 1018 / A 1019 / A 1033 Benutzerhandbuc Version 1.0, Code no. 20 751 962 Autorisierter Distributor...
- Seite 2 Mark on your equipment certifies that this equipment meets the requirements of the EU (European Union) concerning safety and electromagnetic compatibility regulations. No part of this publication may be reproduced or utilized in any form or by any means without permission in writing from METREL.
- Seite 3 A 1018, A 1019, A 1033 Zangenstromwandler 1. Warnungen Folgende Warnungen sind zu beachten, um ein hohes Maß an Bediensicherheit bei der Benutzung der Zangenstromwandler zu gewährleisten: Zangenstromwandler nicht benutzen, wenn ein Schaden bemerkt wurde! Keine Knoten des Zangenstromwandlers mit Stromausgang (A 1018, A 1019) während der Messung offen lassen, um Schäden und...
-
Seite 4: Beschreibung Der Zangenstromwandler
A 1018, A 1019, A 1033 Zangenstromwandler Beschreibung der Zangenstromwandler Die Zangenstromwandler A 1018, A 1019 und A 1033 haben ein Übersetzungsverhältnis von 1000/1 und sind für die Messung von Wechselströmen im Bereich 1 mA bis 1000 A (je nach Typ) bestimmt. -
Seite 5: Wartung
Es ist wichtig, dass die Zangenstromwandler regelmäßig kalibriert werden, um die in diesem Benutzerhandbuch aufgelisteten technischen Daten garantieren zu können. Wir empfehlen eine Kalibrierung aller 2 Jahre. Metrel liefert mit jedem neuen Instrument und Zangenstromwandler ein Originalkalibrierungszertifikat. Für Neukalibrierung, Garantie- und sonstige Reparaturen wenden... -
Seite 6: Funktion Der Zangenstromwandler
A 1018, A 1019, A 1033 Zangenstromwandler 4. Funktion der Zangenstromwandler 4.1. Ersatzschaltbild der Zangenstromwandler Ersatzschaltbild für die Messung mit einem Zangenstromwandler: Clamp current transformer Clamp current transformer Die Symbole auf dem Schaltbild haben folgende Bedeutung: gemessener Wechselstrom, primär gemessener Strom, Sekundärstrom des Stromwandlers Anzahl der Primärwindungen - normalerweise N1=1 bei... -
Seite 7: Typische Anwendungen
A 1018, A 1019, A 1033 Zangenstromwandler 4.2. Typische Anwendungen Nachfolgend sind einige typische Anwendungen der Strommessung mit normal empfindlichen Zangenstromwandlern (A 1019, A 1033) in Verbindung mit einem geeigneten Messinstrument aufgelistet: Oberschwingungsanalyse, elektrische Leistungsmessung, Messung der Stromaufnahme und des Energieverbrauchs, Funktionsprüfung von Geräten und Maschinen,... - Seite 8 A 1018, A 1019, A 1033 Zangenstromwandler 5.2. Mehrzweck-Zangenstromwandler mit Spannungsausgang Typ: A 1033 Bemessungsstrom: 1000 A Stromübersetzung: 1000:1 Ausgang: 1 mV/A, Spezialanschluss Elektrische Eigenschaften Messbereich: 0,2 A ÷ 1200 A Ausgangssignal: 0,2 mV ÷ 1,2 V (0,2 A ÷ 1200 A) Eingebauter Messwiderstand: R = 1 , 0,5 %...
- Seite 9 A 1018, A 1019, A 1033 Zangenstromwandler Einfluss der Leiterposition <0,3 % bei f < 400 Hz 2 bis 10 : 1 % und 1 Einfluss der Last: Einfluss der <2,5 % bei I < 15 A Gleichstromabweichung: 5.4.
- Seite 10 Autorisierter Distributor...
