Bender ISOMETER isoRW685W-D Kurzanleitung Seite 3

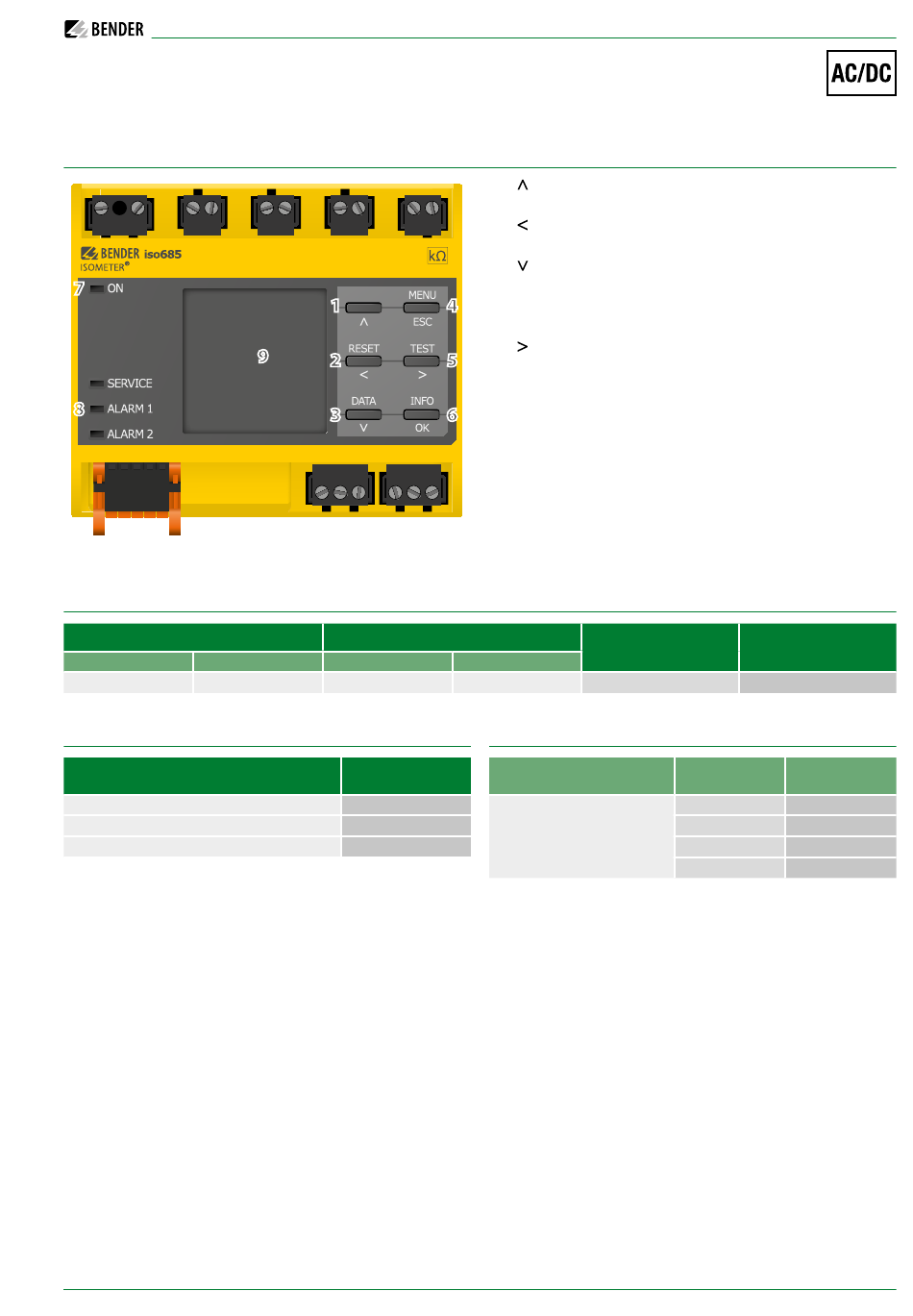

Bedienelemente
7
8
Bestellangaben
Netznennspannungsbereich U
AC
0...690 V; 1...460 Hz 0...1000 V
Zubehör
Bezeichnung
Satz Schraubklemmen
Satz Federklemmen
Gehäuse Zubehör (Klemmenabdeckung, 2 Montageclips)
im Lieferumfang enthalten
1)
1
9
2
3
Versorgungsspannung U
n
DC AC
100...240 V; 47...460 Hz
Art.-Nr.
1) B 9106 7901
B 9106 7902
1)
B 9106 7903
1 - „ "-Taste: Hoch, Wert erhöhen
2 -
„RESET"-Taste: Meldungen zurücksetzen
„ "-Taste: Zurück, Parameter wählen
3 - „DATA"-Taste: Datenwerte anzeigen
„ "-Taste: Runter, Wert reduzieren
4 - „MENU"-Taste: Gerätemenü starten
4
„ESC"-Taste: Abbrechen, eine Ebene zurück
5 - „TEST"-Taste: Selbsttest durchführen
„ "-Taste: Vor, Parameter wählen
5
6 - „INFO"-Taste: Information anzeigen
„OK"-Taste: OK, bestätigen
7 -
LED-Anzeige „ON": Betrieb
6
8 - LED-Anzeige „SERVICE, ALARM 1, ALARM 2"
9 -
LC-Display
S
DC
24 V, 100...240 V
Passende Systemkomponenten
Bezeichnung
Ankoppelgeräte
Passende Messinstrumente auf Anfrage!
isoRW685W-D_D00178_02_D_XXDE/03.2016
ISOMETER® isoRW685W-D
Typ
isoRW685W-D B 9106 7012W
Typ
AGH150W-4
AGH204S-4
AGH520S
AGH676S-4
Art.-Nr.
Art-Nr.
B 9801 8006
B 914 013
B 913 033
B 913 055
3
