Projektierung | Rexroth IndraControl VDP 92.3
6.5
Feldbusschnittstelle PROFIBUS DP (X7P1)
6.5.1
Allgemeines
6.5.2
Steckerbelegung
Am Stecker X7P1 wird am Anschluss VP 5 V / 100 mA ISO-Spannung zur
Verfügung gestellt. Bedingung ist, dass keine Busabschlusswiderstände und
nur eine Buslast vorhanden ist. Hiermit ist der Anschluss eines Handbedien‐
geräts oder eines Optical Link Plugs (OLP) [Umsetzung RS485/Opto] möglich.
Mit dem OLP lassen sich optische PROFIBUS-Netze in Ringtopologie aufbau‐
en.
Verwenden Sie ausschließlich Kupferleitungen zum Verdrahten der Anschluss‐
klemmen. Bei Schraubklemmen sind die Schrauben mit einem Drehmoment
von 0,25 Nm (2,25 lb in) anzuziehen.

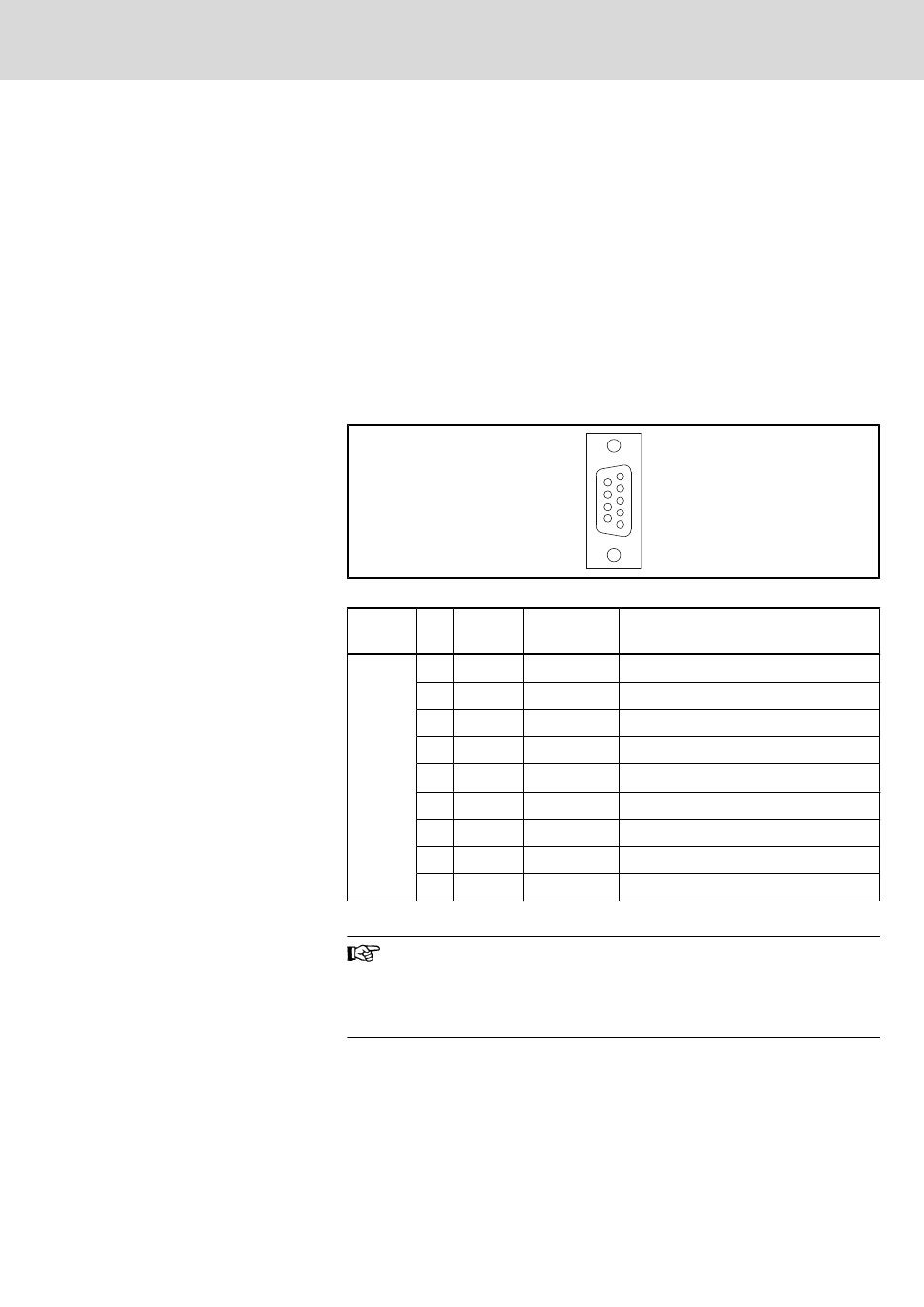

Abb.6-12:
Steckerbelegung: PROFIBUS DP-Schnittstelle
Stecker
Pin
RS485-
Bezug
X71
1
-
2
-
3
B/B'
4
5
C/C'
6
7
-
8
A/A'
9
Abb.6-13:
Steckerbelegung: Profibus DP-Schnittstelle
Stellen Sie sicher, dass Potentialausgleichsströme nicht über den
Schirmleiter der Schnittstellenleitung fließen. Sorgen Sie deswegen
schon vor der ersten Inbetriebnahme grundsätzlich für einen ein‐
wandfreien Potentialausgleich zwischen den zu verbindenden Ge‐
räten.
Electric Drives
| Bosch Rexroth AG
and Controls
5
9
6
1
Signal
Bedeutung
-
-
-
-
RxD/TxD-P
Empfang-/Sende-Daten
CNTR_P
Repeater Steuersignal
DGND
Daten-Bezugspotential (M 5 V)
VP
Versorgungsspannung-Plus (P 5 V)
-
-
RxD/TxD-N
Empfang-/Sende-Daten-N
DGND
Daten-Bezugspotential (M 5 V)
31/52
Schnittstellen
