Externes SCSI-Kabel
1. Entfernen Sie das Speichermodul von der Hauptplatine.
2. Bauen Sie, sofern zutreffend, die PCI-Erweiterungskarten mit voller Länge aus.
3. Nehmen Sie die Schutzkappe für den externen SCSI-Anschluß vom gewünschten Steckplatz
auf der Rückseite des Elektronikschachts ab, und setzen Sie den externen SCSI-Anschluß in
den Steckplatz ein.
4. Schrauben Sie die beiden Schrauben, mit denen der externe SCSI-Anschluß an den
Elektronikschacht befestigt wird, mit einem ¼-Zoll-Sechskantschlüssel fest.
5. Schließen Sie das andere Ende des SCSI-Kabels an den Anschluß für Kanal A oder B auf der
Hauptplatine an.
6. Falls zutreffend, bauen Sie die zuvor ausgebauten PCI-Erweiterungskarten wieder ein.
64

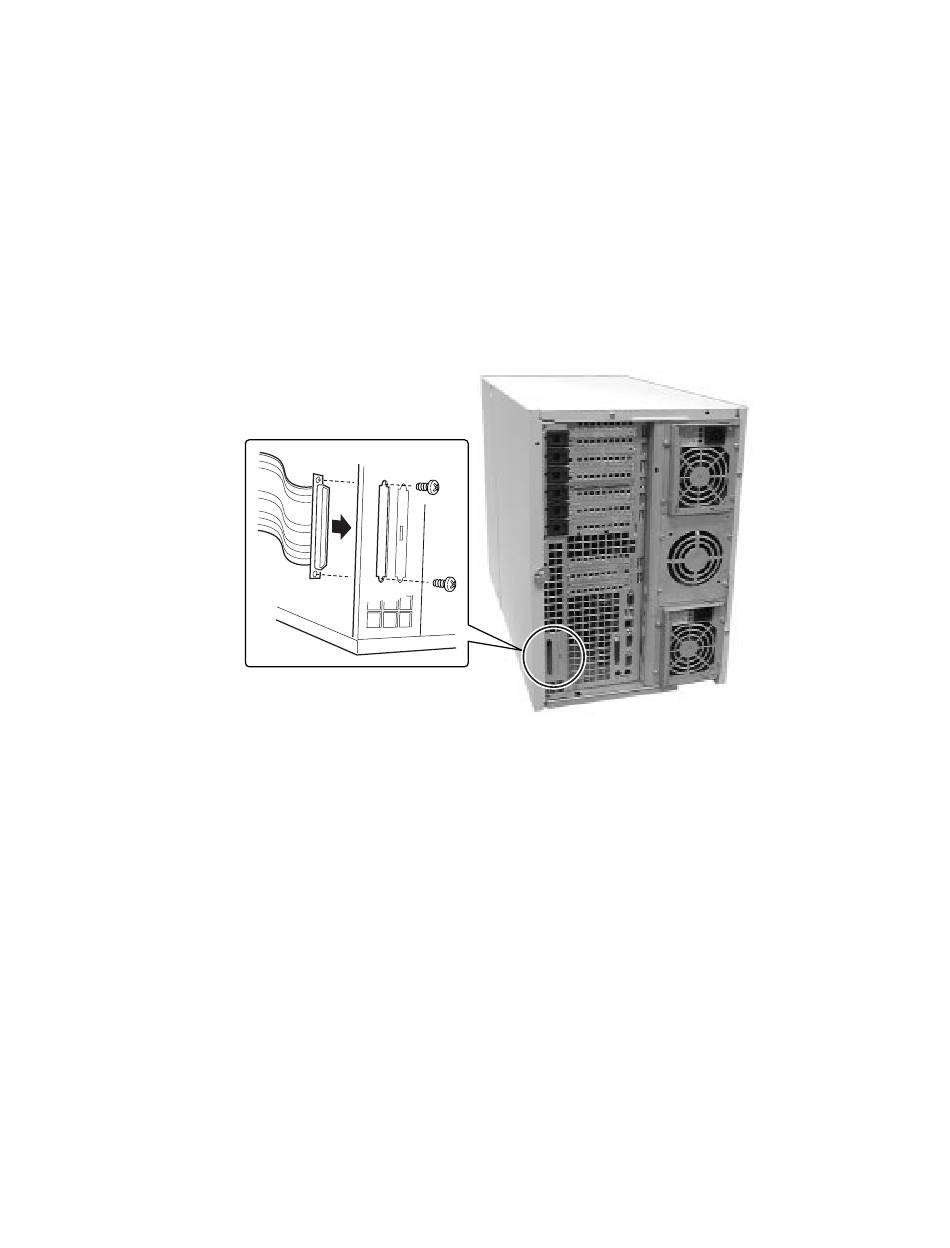

Abbildung 28. Externes SCSI-Kabel (Rückseitenanschluß)
OM10161
SPKA4 MP Serversystem Produkthandbuch
