Zusatzstromkabel - Intel Spka4 Mp Produkthandbuch

Zusatzstromkabel

Zum Anschließen und Verlegen des Zusatzstromkabels an die bzw. zur Hauptplatine gehen Sie wie
folgt vor.
1. Schließen Sie das Zusatzstrom-Flachbandkabel an den Anschluß auf der Stromverteilerplatine
an.
2. Führen Sie das Zusatzstromkabel oberhalb des Lüfterverteilers, der IDE- und Diskettenkabel
entlang, und schließen Sie es an den Anschluß auf der Hauptplatine an.
60
B
A
A. Kabel
B. Anschluß auf Stromverteilerplatine

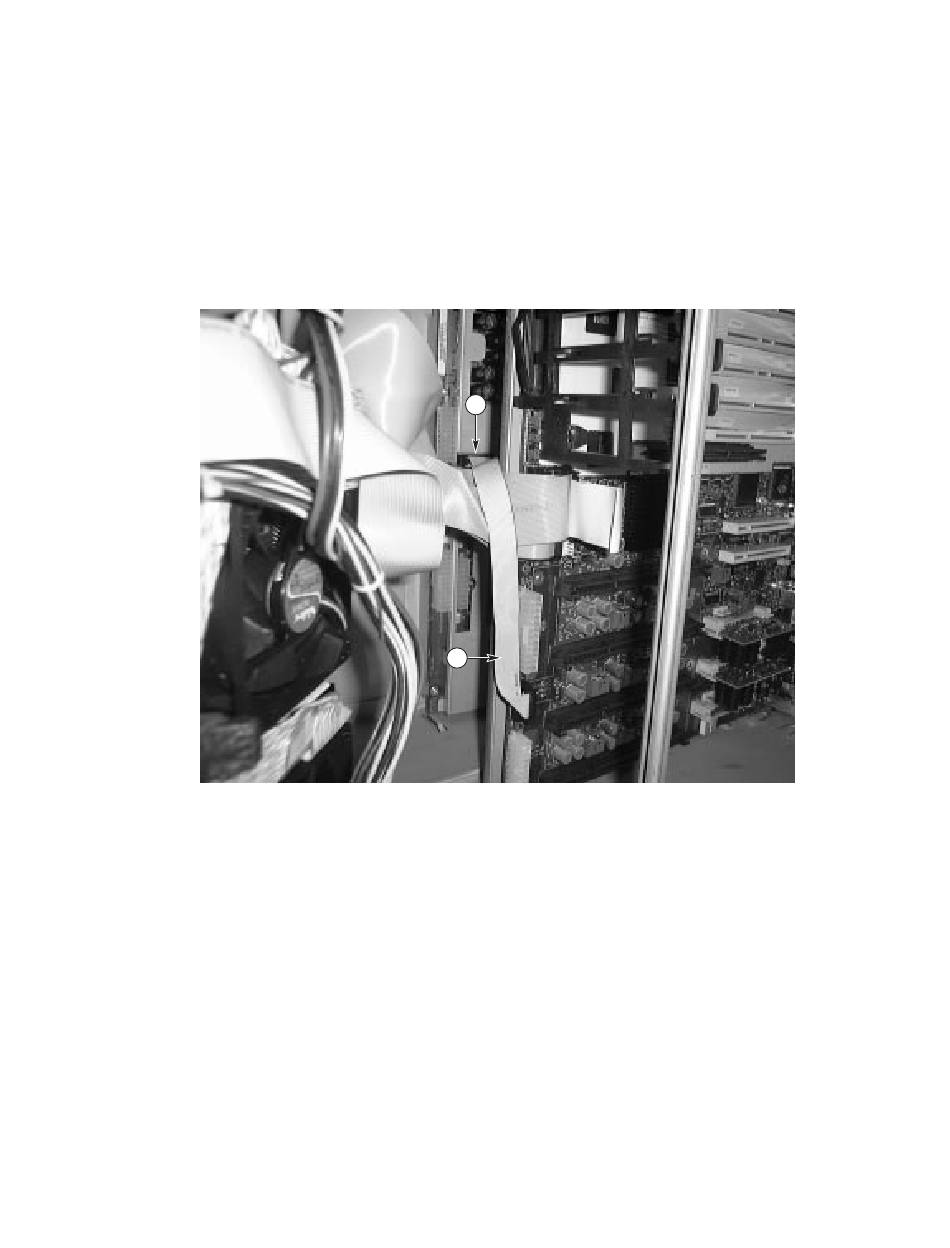

Abbildung 24. Zusatzstromkabel
SPKA4 MP Serversystem Produkthandbuch
OM10310
