12. Nehmen Sie die Platine heraus, und legen Sie sie auf einer antistatischen Fläche oder auf einer
leitenden Schaumstoffunterlage ab

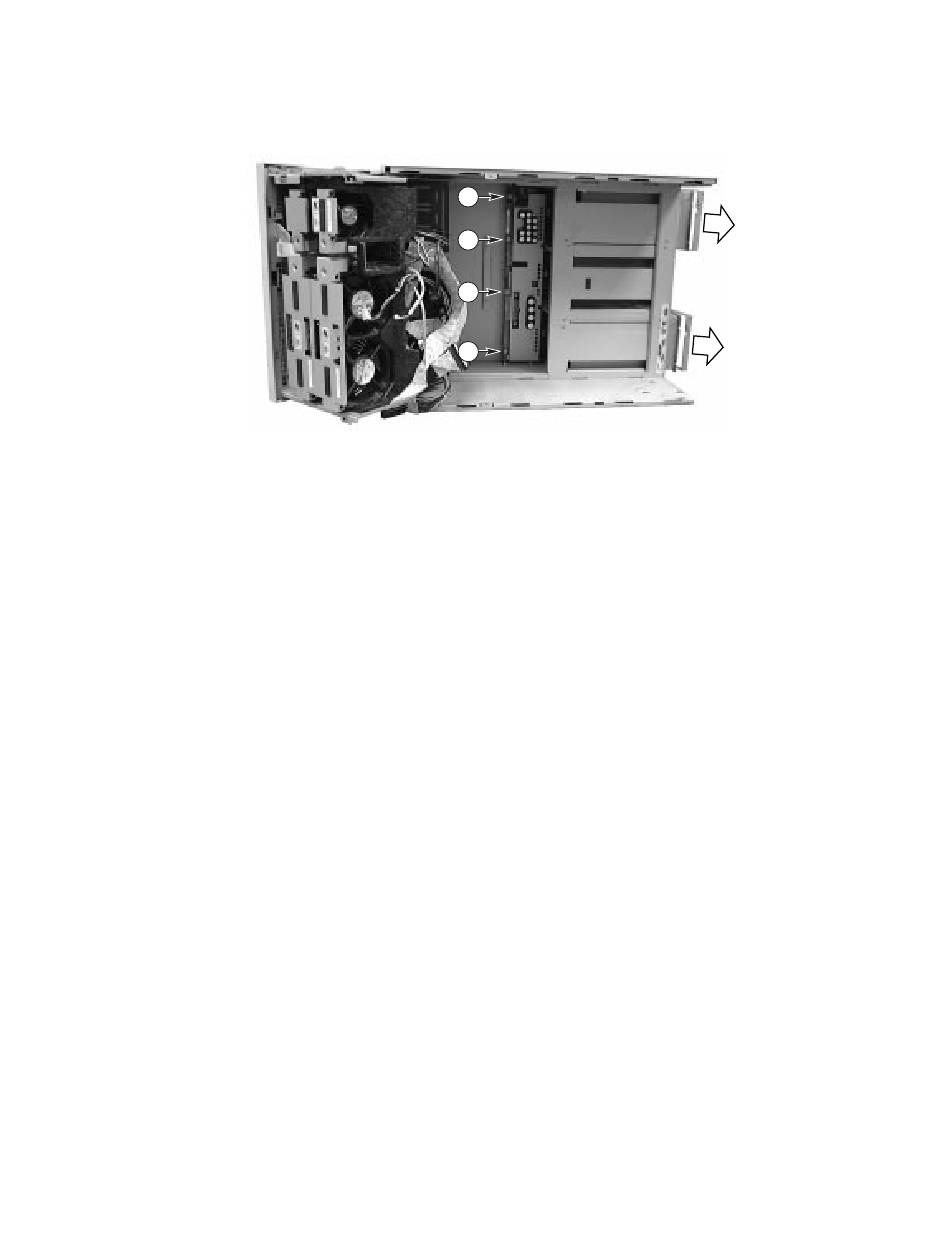

Abbildung 38. Aus- und Einbauen der Stromverteilerplatine
Einbauen der Stromverteilerplatine
Zum Einbau der Stromverteilerplatine gehen Sie wie folgt vor. Vor dem Einstieg sollten Sie alle
Informationen zu Anfang dieses Kapitels unter „Bevor Sie beginnen" gelesen und verstanden
haben.
1. Kennzeichnen und trennen Sie alle Peripheriekabel und alle Telekommunikationsleitungen von
den E/A-Anschlüssen oder Schnittstellen auf der Rückseite des Systems, und ziehen Sie alle
Netzkabel von den Spannungsquellen bzw. Steckdosen ab.
2. Bauen Sie alle Netzteile aus.
3. Nehmen Sie die vordere und die hintere Gehäuseabdeckung ab.
4. Öffnen Sie das vordere Teilgehäuse.
5. Beschriften Sie alle Kabel zur Hauptplatine, und ziehen Sie sie von den Anschlüssen ab.
6. Öffnen Sie den Elektronikschacht.
7. Halten Sie die Stromverteilerplatine so fest, daß die Stromanschlüsse in Richtung der
Netzteilschächte zeigen.
8. Drehen Sie die linke Kante der Stromverteilerplatine etwas, und schieben Sie die Platine mit
der rechten Kante vorsichtig in die vier Aussparungen der Netzteilschächte hinein.
9. Drücken Sie die linke Kante der Stromverteilerplatine vorsichtig nach hinten, so daß die vier
Befestigungsbohrungen auf der linken Seite der Platine genau unter den passenden Bohrungen
im Hauptgehäuse zum Liegen kommen.
10. Schrauben Sie die vier Schrauben, die zur Befestigung der Stromverteilerplatine am
Hauptgehäuse dienen, mit einem Kreuzschlitz-Schraubendreher fest.
11. Schließen Sie die Kabel an die Stromverteilerplatine und die Hauptplatine an.
12. Schließen Sie das vordere Teilgehäuse und den Elektronikschacht.
13. Bringen Sie die vordere und die hintere Gehäuseabdeckung wieder an.
14. Konfigurieren Sie das System entsprechend mit Hilfe des Last-Utility FRUSDR.
80
B
B
B
B
A.
Netzteile
B.
Schrauben
SPKA4 MP Serversystem Produkthandbuch
