VORSICHT
Erweiterungskarten können extrem empfindlich gegenüber ESD sein und
erfordern daher eine äußerst vorsichtige Handhabung. Bewahren Sie die
Karte nach dem Ausbau in einer antistatischen Schutzhülle auf, oder legen
Sie sie mit der Bauelementenseite nach oben auf einer geerdeten, statisch
entladenen Unterlage oder einer leitfähigen Schaumstoffunterlage ab. Ziehen
Sie die Karte nicht über eine Fläche.
Sorgen Sie dafür, daß alle nicht belegten Erweiterungssteckplätze mit
Steckplatzblenden versehen sind. Ein offener Steckplatz führt zur
Beeinträchtigung der Kühlwirkung und EMI-Festigkeit des Servers und kann
die Leistung herabsetzen und/oder Schäden durch Überhitzung hervorrufen.
7. Das System-Setup-Dienstprogramm (SSU) kann nach dem Ausbau einer PCI-
Erweiterungskarte optional ausgeführt werden.

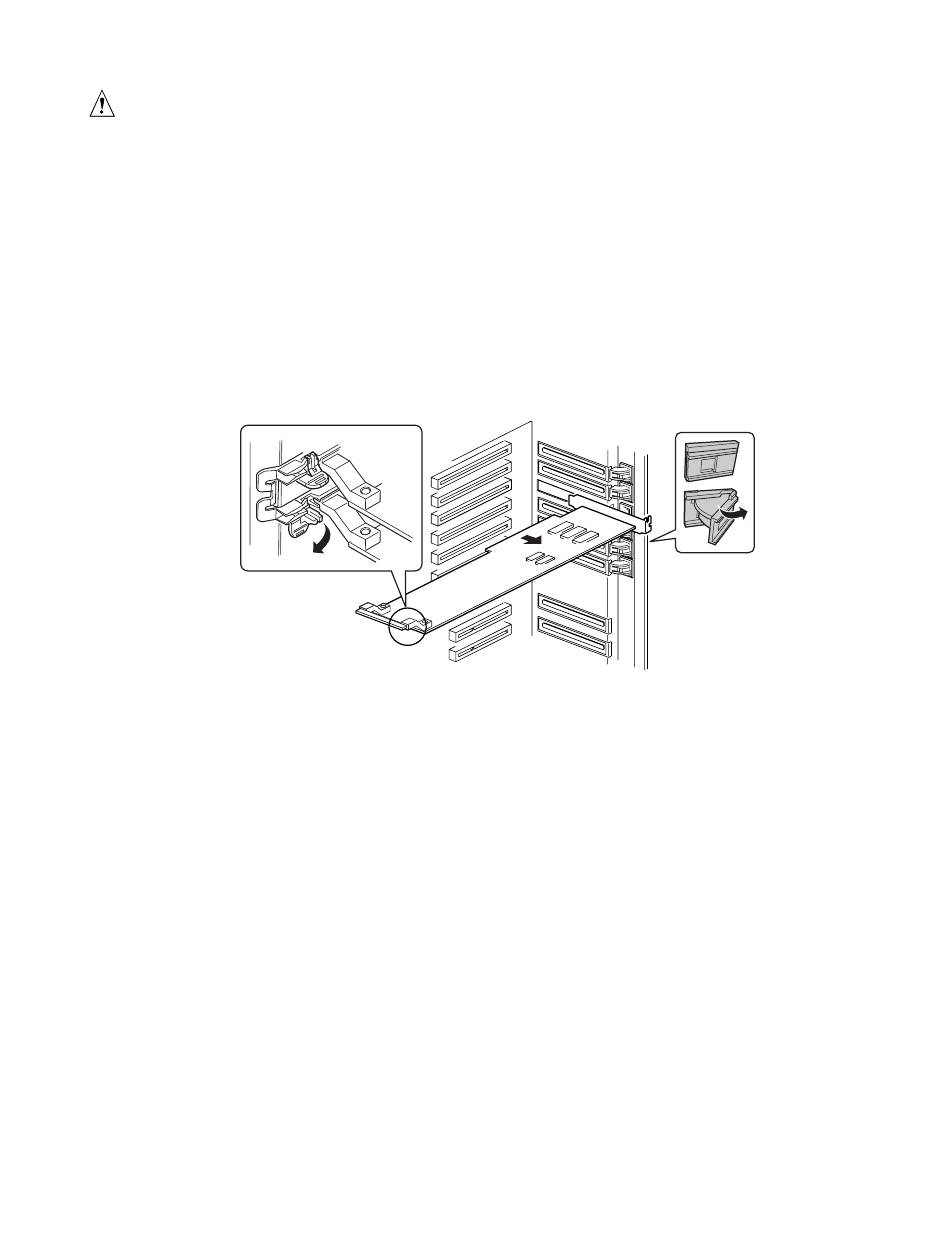

Abbildung 14. Aus- und Einbauen von PCI-Erweiterungskarten
Einbauen von PCI-Erweiterungskarten in Steckplätze mit voller
Länge
Gehen Sie zum Einbau von PCI-Erweiterungskarten in Steckplätze mit voller Länge wie folgt vor.
Vor dem Einstieg sollten Sie alle Informationen zu Anfang dieses Kapitels unter „Bevor Sie
beginnen" gelesen und verstanden haben.
1. Nehmen Sie die hintere Gehäuseabdeckung ab.
2. Gehen Sie beim Einbau einer neuen PCI-Karte wie folgt vor:
a. Nehmen Sie die Einbaukarte aus ihrer Schutzhülle heraus. Achten Sie dabei darauf, daß Sie
die Bauteile und die vergoldeten Kontakte nicht berühren. Legen Sie die Erweiterungskarte
mit der Bauelementenseite nach oben auf einer antistatische Unterlage ab.
b. Notieren Sie sich die Seriennummer der Karte in Ihrer Komponentenliste.
c. Stellen Sie die Steckbrücken bzw. Schalter entsprechend den Hinweisen des Herstellers ein.
d. Nehmen Sie die Steckplatzblende ab, und bewahren Sie sie auf.
Aus- und Einbau der vom Benutzer wartbaren Komponenten
A
A. Vordere Halteraste
B. Hintere Halteraste
aus (in) Steckplätze(n) mit voller Länge
B
OM10137
