Handbuch für technisch qualifizierte Personen
®
Intel
Serverplatine STL2
Kurzanleitung
Schnellübersicht zum Einbau ....................................................... 4
Allgemeine Probleme ................................................................... 5
Komponenten der Serverplatine ................................................... 6
Anschlüsse an der Rückseite ........................................................ 7
Steckbrücken ................................................................................ 8
Einbau von Prozessoren............................................................... 10
Prozessorabschlußkarte installieren ............................................. 15
Einbau der Spannungsreglermodule ............................................ 16
Speicher....................................................................................... 17
Einbau der E/A-Abschirmung ..................................................... 18
Justierung der Abstandshalter...................................................... 19
Anbringen der Serverplatinenschutzpuffer .................................. 20
Einbau der Serverplatine ............................................................. 21
Anschluß der Kabel ..................................................................... 22
Endgültige Fertigstellung des Gehäuses ...................................... 22

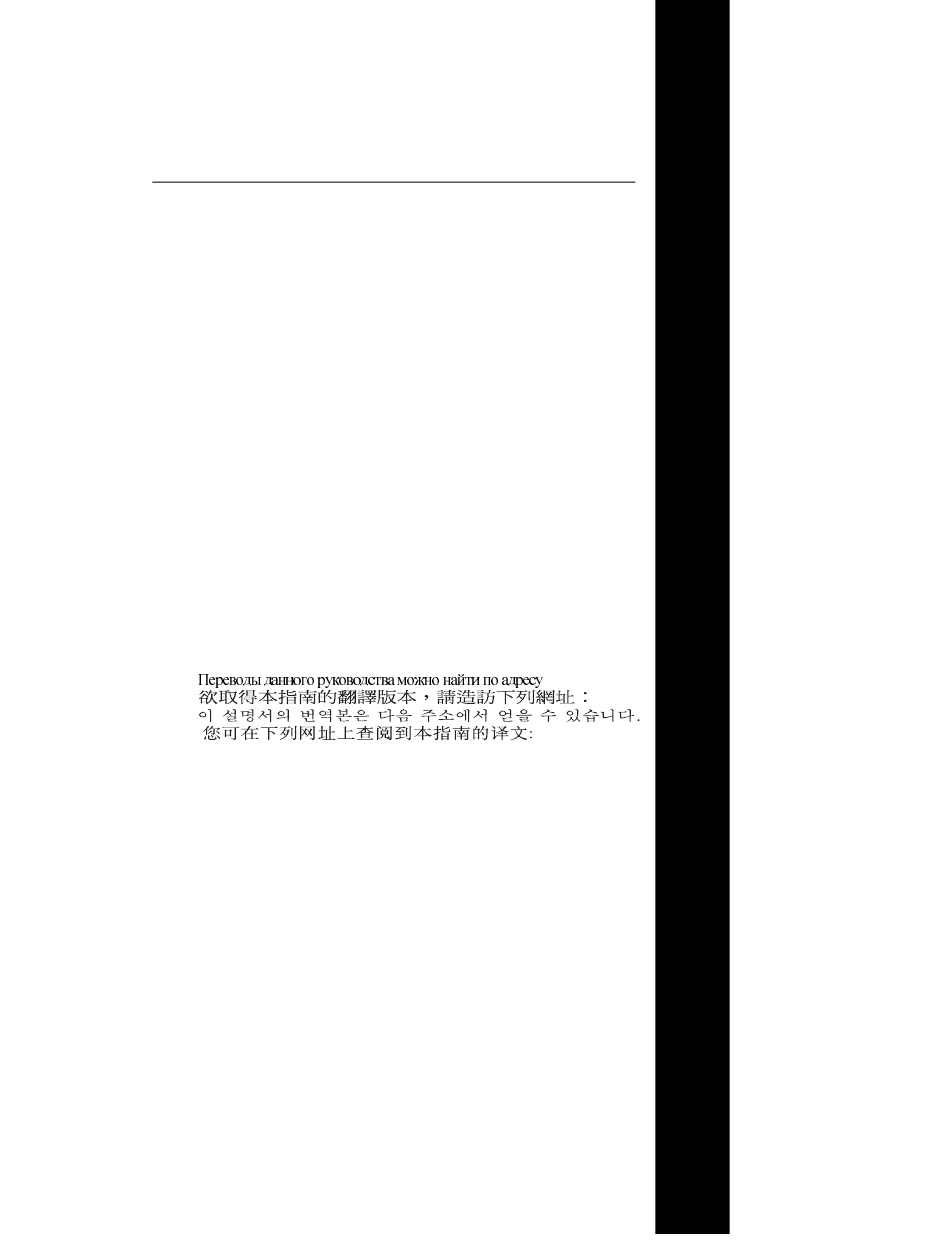

Translations of this guide are available at:
Übersetzungen dieses Handbuchs sind erhältlich bei:
Versiones traducidas de esta guía se encuentran disponibles en:
Des traductions de ce guide sont disponibles à l'adresse:
Le versioni tradotte di questa Guida sono disponibili presso:
As traduções deste guia estão disponíveis em:
http://support.intel.com/support/motherboards/server/STL2/manual.htm
Copyright © 2000, Intel Corporation. Alle Rechte vorbehalten. Die Vervielfältigung oder
Reproduktion dieses Dokuments in irgendeiner Form oder durch irgendwelche Mittel ist nur mit
vorheriger, schriftlicher Genehmigung von Intel gestattet.
Intel Corporation (Intel) übernimmt für dieses Material keinerlei Garantie für die Eignung des
Produkts zur Marktfähigkeit oder für einen besonderen Zweck. Intel übernimmt keinerlei
Verantwortung für eventuell in diesem Dokument auftretende Fehler. Intel ist nicht zur
Aktualisierung oder Ergänzung der in diesem Dokument enthaltenen Informationen verpflichtet.
†
Andere Marken und Warenzeichen sind Eigentum der jeweiligen Firmen.
................................................................. 2
.............................................................. 23
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Intel STL2
Inhaltszusammenfassung für Intel STL2
-
Seite 1: Inhaltsverzeichnis
Reproduktion dieses Dokuments in irgendeiner Form oder durch irgendwelche Mittel ist nur mit vorheriger, schriftlicher Genehmigung von Intel gestattet. Intel Corporation (Intel) übernimmt für dieses Material keinerlei Garantie für die Eignung des Produkts zur Marktfähigkeit oder für einen besonderen Zweck. Intel übernimmt keinerlei Verantwortung für eventuell in diesem Dokument auftretende Fehler. -
Seite 2: Bevor Sie Beginnen
Software-Treiber und Dienstprogramme † † Zur Ansicht der Produkthandbücher verwenden Sie Adobe Acrobat unter † † Windows 95/Windows NT /Windows 98/Windows 2000. Konformität der Sicherheitsbestimmungen Hinweise zur Produktsicherheit und EMV-Konformität finden Sie im Intel STL2 Serverplatine Produkthandbuch. Intel Serverplatine STL2 Kurzanleitung... - Seite 3 133 MHz auf 168poligen DIMMs mit goldfarbenen Kontakten. Netzteil Mindestens 300 W mit einem Bereitschaftsstrom von 0,8 A bei +5 V (zur † Unterstützung von Wake On LAN [WOL]). Zum Starten der Platine muß Bereitschaftsspannung vorhanden sein. Intel Serverplatine STL2 Kurzanleitung...
-
Seite 4: Installationshinweise
Einbau der E/A-Abschirmung diesem Handbuch Justierung der Abstandshalter diesem Handbuch Anbringen der Serverplatinenschutzpuffer diesem Handbuch Einbau der Serverplatine diesem Handbuch Anschluß der Kabel an der Serverplatine diesem Handbuch und im Gehäuse-Handbuch Endgültige Fertigstellung des Gehäuses Gehäuse-Handbuch Intel Serverplatine STL2 Kurzanleitung... -
Seite 5: Allgemeine Probleme
Platine nicht hochgefahren werden. Das System funktioniert manchmal, zeigt jedoch ein unregelmäßiges Verhalten. • Dies beruht in der Regel auf der Verwendung eines zu schwachen Netzteils. Sie sollten ein Netzteil mit mindestens 300 W verwenden. Intel Serverplatine STL2 Kurzanleitung... -
Seite 6: Komponenten Der Serverplatine
P31) Gehäuseschutzanschluß (Pins Systemlüfetranschluß FAN3A (P29) 1-2 von 6A) Batterie Systemlüfteranschluß FAN1A Systemlüfetranschluß FAN2A (P27) (P11) Anschluß für die Frontplatte (P23) E/A-Anschlüsse Lautsprecheranschluß (P25, AA. Lüfteranschluß für den Kühler vierpolig) des Prozessorlüfters (P12) Einseitiger Ultra-SCSI-Anschluß (P9) Intel Serverplatine STL2 Kurzanleitung... -
Seite 7: Anschlüsse An Der Rückseite
Anschlüsse an der Rückseite OM10672 USB-Anschlüsse Anschluß für die serielle Schnittstelle 2 Anschluß für die serielle Schnittstelle 1 NMI-Schalter Parallelportstecker Tastaturanschluß Mausanschluß Monitoranschluß Netzwerkanschluß Intel Serverplatine STL2 Kurzanleitung... -
Seite 8: Steckbrücken
Reserviert. Diese Pins sollten im Normalbetrieb keine Steckbrücke haben. Reserviert 9-10 Verfügen diese Pins über Steckbrücken, versucht das System eine BIOS-Wiederherstellung. Diese Pins sollten im Normalbetrieb keine Steckbrücke haben. Reserviert 11-12 Reserviert. Diese Pins müssen im Normalbetrieb mit Steckbrücken versehen sein. Intel Serverplatine STL2 Kurzanleitung... - Seite 9 Normalbetrieb keine Steckbrücke haben. Reserviert 9-10 Reserviert. Diese Pins sollten im Normalbetrieb keine Steckbrücke haben. Reserviert 11-12 Reserviert. Diese Pins sollten im Normalbetrieb keine Steckbrücke haben. HINWEIS: Die Pins 9-11 müssen im Normalbetrieb mit Steckbrücken versehen sein. Intel Serverplatine STL2 Kurzanleitung...
-
Seite 10: Hinweise Zur Installation
Hinweise zur Installation Einbau von Prozessoren Beim Einbau eines einzigen Prozessors muß im sekundären Prozessorsockel eine Abschlußkarte installiert werden. Beachten Sie die Sicherheits- und ESD-Vorsichtsmaßregeln zu Beginn dieses Dokuments. Heben Sie den Sperriegel am Sockel an. OM10686 Intel Serverplatine STL2 Kurzanleitung... - Seite 11 Positionieren Sie den Prozessor so über dem Sockel, daß die Stifte über den entsprechenden Sockelkontakten sitzen. Drücken Sie den Prozessor vorsichtig in den Sockel. Beachten Sie die Prozessor-Taktgeschwindigkeit, um die Steckbrücken korrekt zu setzen. OM08879 Schließen Sie die Halterung vollständig. OM08880 Intel Serverplatine STL2 Kurzanleitung...
- Seite 12 Setzen Sie den Lüfterkühler auf der Oberseite des Prozessors auf. OM10680 Intel Serverplatine STL2 Kurzanleitung...
- Seite 13 Befestigen Sie die Klammer des Lüfterkühlers am Prozessorsockel. Es empfiehlt sich, zunächst die Seite vom Lüfterkabel entfernt anzubringen. Befestigen Sie dann mit Hilfe eines Schraubendrehers die andere Seite. OM10681 Schließen Sie das Kabel des Prozessorlüfters an den Anschluß für den Prozessorlüfter an. OM10671 Intel Serverplatine STL2 Kurzanleitung...
- Seite 14 Gehen Sie beim zweiten Prozessor ebenso vor. Der Sekundärprozessor muß über die gleiche Taktfrequenz wie der Primärprozessor verfügen und darf maximal eine Stufe von ihm abweichen. Beim Einbau von zwei Prozessoren überspringen Sie den Abschnitt „Installation der Prozessorabschlußkarte“. Intel Serverplatine STL2 Kurzanleitung...
-
Seite 15: Prozessorabschlußkarte Installieren
Abschlußkarte installiert werden. Beim Einbau von zwei Prozessoren überspringen Sie diesen Abschnitt. Heben Sie den Sperriegel am Sockel an. Positionieren Sie die Prozessorabschlußkarte am Sockel so, daß die Stifte über den entsprechenden Sockelkontakten sitzen. Schließen Sie die Halterung vollständig. OM10679 Intel Serverplatine STL2 Kurzanleitung... -
Seite 16: Einbau Der Spannungsreglermodule
Bei der Installation von zwei Prozessoren muß ein Spannungsreglermodul (VRM) eingebaut werden. Richten Sie das Modul wie dargestellt aus, und drücken Sie es auf den Anschluß. Achten Sie darauf, daß die Plastikrasten das Modul umfassen. OM10677 Intel Serverplatine STL2 Kurzanleitung... -
Seite 17: Speicher
Steckplatz 1 ist am weitesten von den Prozessoren entfernt. Die installierten DIMMs müssen alle über dieselbe Geschwindigkeit verfügen und registriert sein. Eine Liste der unterstützten Speichertypen erhalten Sie beim Intel Kundendienst oder auf der Intel Support Website: http://support.intel.com/support/motherboards/server/STL2/compat.htm OM10673 Intel Serverplatine STL2 Kurzanleitung... -
Seite 18: Einbau Der E/A-Abschirmung
Öffnung, bis sie eingerastet ist. Achten Sie darauf, daß die E/A- Abschirmung vollständig einrastet. OM10682 Bringen Sie die E/A-Kennzeichnung an der E/A-Abschirmung an (am Gehäuse außen). Die Aussparungen der Kennzeichnung sind für den oberen seriellen Anschluß und den parallelen Anschluß bestimmt. Intel Serverplatine STL2 Kurzanleitung... -
Seite 19: Justierung Der Abstandshalter
Bei fehlerhafter Justierung der Metallabstandshalter können an der Severplatine Fehlfunktionen und dauerhafte Schäden auftreten. ® Die folgende Abbildung zeigt das Intel SC5000 Servergehäuse. Die Abstandshalter im Gehäuse sind in den Bohrlöchern 1, 4, 5, 6, 7, 13, 17, 18 und 19 anzubringen. -
Seite 20: Anbringen Der Serverplatinenschutzpuffer
Anbringen der Serverplatinenschutzpuffer Ziehen Sie das Schutzpapier der zwei selbstklebenden Schutzpuffer ab, und befestigen Sie diese an der Gehäusewand. 8.250 [209.55] 5.250 [133.35] 5.250 [133.35] OM10676 Intel Serverplatine STL2 Kurzanleitung... -
Seite 21: Einbau Der Serverplatine
Führen Sie die übrigen Schrauben in die Befestigungslöcher und in die Gewindebolzen ein. Achten Sie darauf, daß die Platine ordentlich ausgerichtet ist, und ziehen Sie dann alle Schrauben fest. Beginnen Sie dabei mit den Schrauben in der Mitte der Platine. OM10684 Intel Serverplatine STL2 Kurzanleitung... -
Seite 22: Anschluß Der Kabel
Lautsprecheranschluß (P31 oder P25) der Serverplatine an. Verbinden Sie die Gehäuselüfter (F) mit den Lüfteranschlüssen FAN3A (P29) und FAN2A (P27) auf der Serverplatine. Bei Integration eines Intel SC5000-Servergehäuses muß der untere Gehäuselüfter um 180 Grad gedreht werden, so daß das Lüfterkabel an den Anschluß angeschlossen werden kann. -
Seite 23: So Erhalten Sie Hilfe
(Mo.–Fr. 7:00–17:00 Uhr PST). Kreditkarten werden mit 25 US-Dollar pro Anruf abgerechnet. Oder wenden Sie sich an einen Fachhändler bzw. eine Intel Vertretung in Ihrer Nähe. Technische Fortbildung und Unterstützung Wenn Sie im Intel Product Dealer Program (Nordamerika), im Genuine Intel... - Seite 24 STL2 Server Board Quick Start Guide...
