Statusanzeigen der Erweiterungskarten

Der Betriebszustand der eingebauten PCI-Erweiterungskarten mit voller Länge wird durch eine
Leiste von sechs LED-Anzeigen und den zugehörigen Tasten auf der Rückseitenblende des
Elektronikschachts angezeigt.

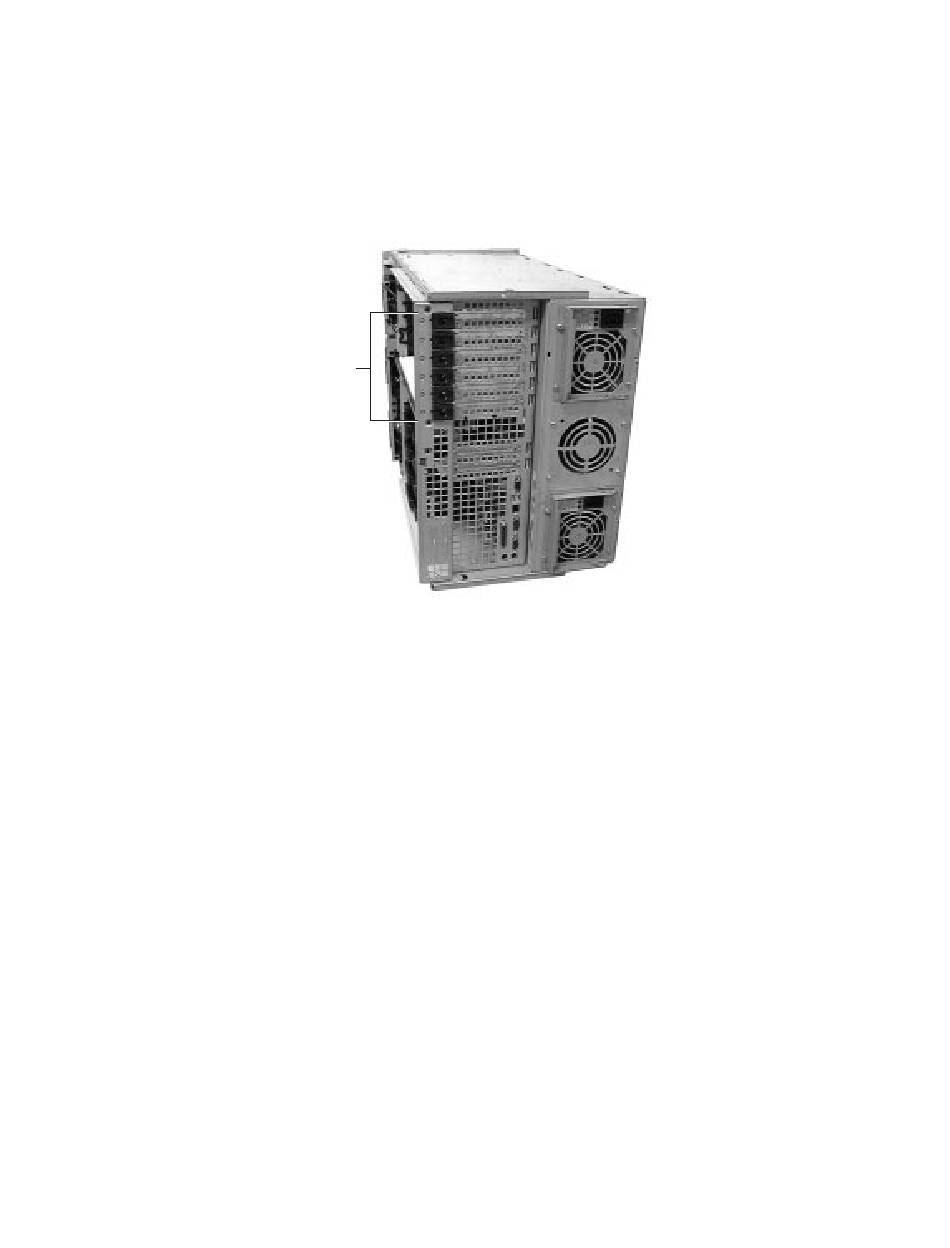

Abbildung 13. Tasten und Statusanzeigen der PCI-Erweiterungskarten
Ausbauen von PCI-Erweiterungskarten aus Steckplätzen mit
voller Länge
Gehen Sie zum Ausbau von PCI-Erweiterungskarten aus Steckplätzen mit voller Länge wie folgt
vor. Vor dem Einstieg sollten Sie alle Informationen zu Anfang dieses Kapitels unter „Bevor Sie
beginnen" gelesen und verstanden haben.
1. Nehmen Sie die hintere Gehäuseabdeckung ab.
2. Drücken Sie den Taster neben dem Steckplatz für die PCI-Karte, die Sie ausbauen wollen, mit
einem Stift nieder, und lassen Sie ihn wieder los. Warten Sie, bis die jeweilige LED-
Statusanzeige erlischt.
3. Trennen Sie alle an die auszubauende Karte angeschlossenen Kabel.
4. Drücken Sie die Lasche an der vorderen Halteraste nieder, um die Erweiterungskarte vorne
auszurasten.
5. Klappen Sie die Lasche an der hinteren Halteraste auf, um die Erweiterungskarte hinten
auszurasten.
6. Halten Sie die Karte an der oberen Kante oder an den oberen Ecken fest, und ziehen Sie sie
vorsichtig aus dem Elektronikschacht heraus.
40
A
A. Tasten und LED-Statusanzeigen
•
Grün: Stromzufuhr des Steckplatzes aktiv
•
Gelb: Steckplatzfehler
Leuchtet nicht: Steckplatz wird nicht mit Strom versorgt
OM10138
SPKA4 MP Serversystem Produkthandbuch
