Thermo Scientific Microm HM355S Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Thermo Scientific Anleitungen
  4. Laborzubehör & Laborgeräte
  5. Microm HM355S
  6. Benutzerhandbuch

Thermo Scientific Microm HM355S Benutzerhandbuch

Rotationsmikrotom
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

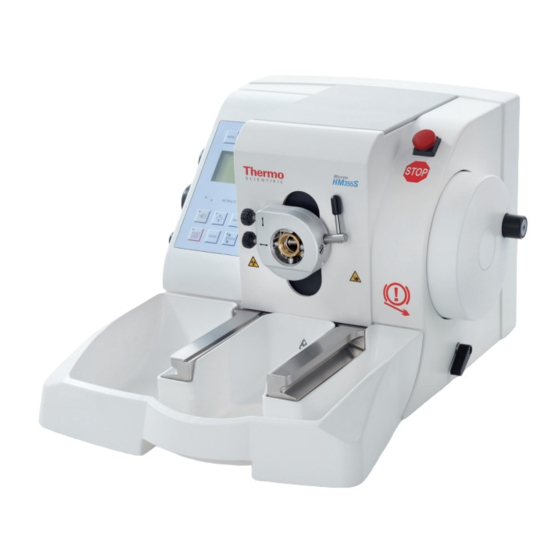

Microm HM355S
Rotary Microtome
Operation Manual – English / German
ex Ser. No 44478
Operation Manual HM335S
Thermo Fisher Scientific
1
Part of Thermo Fisher Scientific

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Thermo Scientific Microm HM355S

Inhaltszusammenfassung für Thermo Scientific Microm HM355S

  • Seite 1 Microm HM355S Rotary Microtome Operation Manual – English / German ex Ser. No 44478 Operation Manual HM335S Thermo Fisher Scientific Part of Thermo Fisher Scientific...
  • Seite 2 Operation Manual HM335S Thermo Fisher Scientific...
  • Seite 3 Microm HM355S Rotary Microtome Operation Manual – English ex Ser. No 44478 Thermo Fisher Scientific Operation Manual HM335S...
  • Seite 4 The development of Thermo Scientific products and services is an ongoing process. Please ensure that any published information you use as a reference is up to date and relates to the condition of the product. If necessary, check with Thermo Fisher Scientific or your local Thermo Fisher Scientific representative.
  • Seite 5 Preface Welcome Dear valued customer, Thank you for buying a Thermo Scientific instrument. Before using the instrument you purchased, please read these operating instructions carefully to familiarize yourself with the proper operation and functions. To avoid risks to the operator and technical damage to the instrument, it must only be used in accordance with its intended use (page 11).

  • Seite 6: Inhaltsverzeichnis

    Important Information and Safety Chapter 1 Symbols Personal Safety General Safety Intended Use Introduction Chapter 2 Description Rotary Microtome Microm HM355S Scope of Delivery Additional Equipment (optional) Technical Data Sheet Operating Instructions Chapter 3 Setting up the Microtome Initial Start-up...
  • Seite 7 Contents Changing and/or Fastening Specimen Clamps Readjusting Specimen Clamps Specimen Clamping Universal Cassette Clamp Universal Cassette Clamp, adjustable Standard Specimen Clamp Insert for Round Specimens, V-Insert and V-Distance piece Foil Clamp Segment Arc and Universal Specimen Holder Knife and Blade Carriers Disposable Blade Carrier “ER”...

  • Seite 8: Symbols

    Important Informations Symbols Chapter 1 Important Information Symbols The following symbols and conventions are used throughout this manual and on the instrument. WarnIng CauTIOn Special precautionary measures to prevent personal injuries or damage to the equipment. For personal safety and for a long life- time of the equipment, please observe these instructions carefully.
  • Seite 9 Important Informations Safety to catch a dropping knife! do not check the sharpness of the cut- ting edge with your fingers. The cutting edge is extremely sharp! azard of Biological danger Specimens used during the intended operation of the instrument might potentially be infectious.

  • Seite 10: General Safety

    Important Informations Safety general Safety aution only operate the instrument in accordance with this operation manual. please observe the following general precautions during operation. failure to comply with these precautions violates safety standards and the intended use of the instrument. thermo fisher scientific is not liable for misuse of the instruments and failure to comply with basic safety requirements.

  • Seite 11: Intended Use

    Intended use The Thermo Scientific Rotary Microtome Microm HM355S is a uni- versal heavy duty microtome for specially sophisticated paraffin, and hard sectioning techniques in biology, medicine and industry.
  • Seite 12 Introduction Description HM355S Chapter 2 Introduction Description rotary The Thermo Scientific Rotary Microtome Microm HM355S is a uni- Microtome hM355S versal heavy duty microtome for specially designed for sophisticated paraffin and hard sectioning techniques in biology, medicine, industry and research.

  • Seite 13: Scope Of Delivery

    The fast freezing unit KS-34 allows frozen sectioning with the specimen temperature as low as - 45° C. Scope of Delivery The Rotary Microtome Microm HM355S is supplied with the follow- Standard Equipment ing accessories: Quantity...

  • Seite 14: Additional Equipment (Optional)

    Introduction Additional Equipment additional Equipment additional available equipment (optional) Description Cat.-no. Section Transfer System STS Section Transfer System STS with Blade Holder TE 771200 Standard Specimen Clamp for STS 715550 Transfer Surface for STS 575170 Cool-Cut with Universal Cassette Clamp 771110 with Standard Specimen Clamp 771120...
  • Seite 15 Introduction Additional Equipment Description Cat.-no. Optical accessories Large Field Magnifier, 220 V 760160 Large Field Magnifier, 120 V 760170 Zoom-Stereomicroscope Zeiss Stemi 2000 755210 Adapter for Stemi 2000 532090 Ring Illumination, 100….240V/50…60Hz 760340 Disposable Blades SEC 35 152200 SEC 35e 152215 SEC 35p 152570...

  • Seite 16: Technical Data Sheet

    Introduction Technical Data Sheet Technical Data Sheet Microtome Thermo Scientific Microm hM355S Feed Section Thickness 0,5 – 100 µm Range Resolution 0,5 µm from 0,5 – 5 µm 1 µm from 5 – 20 µm 2 µm from 20 – 30 µm 5 µm from 30 –...

  • Seite 17: Setting Up The Microtome

    Operating Instructions Setting up the Microtome Microtome Thermo Scientific Microm hM355S Pollution Degree Overvoltage Category Sound Pressure 42 dB(A) Dimensions 410 mm x 520 mm x 280 mm (wide/deep/high) Weight 31 kg Chapter 3 Operating Instructions Setting up the Cut through the bands around the carton.

  • Seite 18: Frontal View

    Operating Instructions View Frontal View Emergency Stop Button (page 25) Operating Panel Specimen Orientation Push-In Hand (page 22) (page 43 ff) Wheel Handle (page 42) rear View Connectors (page 20) Push-In Hand Wheel Fuses – Power Switch – Handle (page 42) Power Cord (page 20) Operation Manual HM335S Thermo Fisher Scientific...
  • Seite 19 Operting Instructions View Lateral View Left Side Specimen Orientation (page 43 ff) Operating Panel (page 22) Lateral View right Side Specimen Orientation (page 43 ff) Mechanical Hand Push-In Hand Wheel Wheel Brake (page 24) Handle (page 42) Thermo Fisher Scientific Operation Manual HM335S...

  • Seite 20: Initial Start-Up

    Operating Instructions Initial Start-up Note! A safe function of the Microtome is only ensured, if the equipment possesses a temperature within the specified operating conditions (see technical data sheet, page 14).We highly recommend that the Microtome rests at least 2 hours after unpacking at ambient temperature before switching it on for the first time.
  • Seite 21 Operating Instructions Initial Start-up • Connect the cable of the operating panel to the connector (b) on the rear side of the microtome and fasten it with the two screws. • Should the operating panel be attached to the instrument, push the connector through the corresponding hole on the rear side of the microtome.

  • Seite 22: Operating Panel

    Operating Instructions Operating Panel Operating Panel The operating elements of the panel are clearly arranged and allow for a safe operation of the instrument. Note! The operating panel can be removed from the instrument and be used free standing. Menu-Button Scroll-Button Reset-Button FEED/TRIM...

  • Seite 23: Display And Key Functions

    Operating Instructions Display and Key Functions Display and Thermo Fisher Scientific Microtomes are designed to support your Key Functions workflow.To achieve best results, take your time to get know the HM355S thoroughly before starting work. Setting Cutting Window • Turn the hand wheel so that the lower edge of the specimen is positioned slightly above the knife edge.

  • Seite 24: Hand Wheel Brakes

    Operating Instructions Display and Key Functions hand Wheel Brakes aution For your personal safety, both brakes must always be activated when working on the specimen holder or knife carrier. Note! The microtome is equipped with an electronic brake and a mechanical hand wheel brake to prevent unintended movements of the specimen holder.

  • Seite 25: Emergency Stop

    Operating Instructions Display and Key Functions Note! Starting the cutting motor drive is not possible when the instrument is turned off or when the mechanical hand wheel brake is activated. This is indicated by a STOP symbol appears in the display. A red LED in the brake button lights up when the electronic brake is activated.

  • Seite 26: Cutting Process Indicators

    Operating Instructions Display and Key Functions Cutting Process In the middle line of the display information about the sectioning status can be seen. Indication • Press the “scroll button“ [2], to show a list of the functions on the display. The following information on the current sectioning position of the instrument can alternatively be seen in the middle line of the display: –...

  • Seite 27: Section Thickness Sum

    Operating Instructions Display and Key Functions Section Thickness Sum The middle line of the display shows information about the sectioning status. This value shows the sum of the sections already cut in microns. Trim- ming values and sectioning values are added up. To reset to zero press “section counter”...

  • Seite 28: Setting Section And Trimming Thickness

    Operating Instructions Display and Key Functions Setting Section and The required section and trimming thicknesses are set with the knob [A]. Trimming Thickness • To choose between section thickness and trimming thickness, press the knob [A] In the NORMAL display mode the thickness range is indicated in the display.

  • Seite 29: Trimming And First Cuts

    Operating Instructions Display and Key Functions Trimming and First Cuts After the specimen and the knife/blade are adjusted, further gradual feeding for trimming can be carried out using the function “trimming mode“. For different sectioning series, deeper layers of the specimen can be reached with the function “trimming“.

  • Seite 30: Fine Feed

    Operating Instructions Display and Key Functions Fine Feed After having adjusted knife and specimen and having trimmed the specimen, sectioning can be started. • Press the knob [A] to select the FEED section thickness setting. In the NORMAL display mode, an outline around the value is shown on the display.
  • Seite 31 Operating Instructions Display and Key Functions +[R] X Selected Section Thickness a Specimen b Cutting Movement c Knife d Return Travel R Retraction -[R] The yellow LED Retraction lights up. If desired, the function <retraction> can be turned off. The instrument is able to adjust the cutting range to the size of the specimen.

  • Seite 32: Motorized Cutting Drive

    Operating Instructions Display and Key Functions Motorized Cutting Drive Sectioning can be carried out either manually by turning the hand wheel or by means of a motorized cutting drive. The cutting movement can be started by pressing twice the button START/STOP [7] twice the foot pedal (optional) or knob [C].

  • Seite 33: Operating Modes

    Operating Instructions Display and Key Functions Automatic return movement can be stopped by briefly turning knob [B] in the opposite direction. The coarse feed motor turns off after having reached the back end position. Cutting movements can either be started by pressing the button START/STOP [7] twice, by stepping on the foot pedal (optional), or by pressing knob [C].
  • Seite 34 Operating Instructions Display and Key Functions Mode Selection via • Press the menu button [1] Knob [a] • Select “Mode“ in the menu by pressing the knob [A] • In the submenu “Mode“ select between the four operating modes with the knob [A]. The selected operating mode is shown in the display on the operating panel.
  • Seite 35 Operating Instructions Display and Key Functions Multi Stroke • Press the MENU button [1]. • Select the function “Multi“ in the submenu “Mode“ by turning the knob [C] and confirm by pressing it. • Then press the knob [C] again. •...

  • Seite 36: Time And Date

    Operating Instructions Display and Key Functions Time and Date With this part of the menu, the time and date can be set on the instru- ment. Press the MENU button [1] Select “Time and date“ by turning the knob [A] and confirm it by pres- sing.

  • Seite 37: Turning Off The "Retraction" Function

    Operating Instructions Display and Key Functions Large Display Mode Turning off the If desired, the function “Retraction“ can be turned off. “retraction” Function • Press the MENU button [1] • Select submenu “Retraction“ by turning the knob [A]. • Press the knob to confirm the selection. •...

  • Seite 38: Language Selection For The Display

    Operating Instructions Display and Key Functions Language Selection The information on the display can be shown in different languages. for the Display – German – English – French – Spanish – Italian • Press the MENU button [1] • In the sub-menu select „Languages“ by turning the knob [A] •...

  • Seite 39: Setting Cutting Speed

    Operating Instructions Display and Key Functions Setting the • The desired cutting speed is set continuously with the knob [C] and is shown on display with values from 0–100. Cutting Speed Note! To save time, the return travel speed is faster than the selected cutting speed. In addition, the maximum cutting speed can be turned slower for fine sectioning than for trim sectioning.

  • Seite 40: Factory Defaults

    Operating Instructions Display and Key Functions Factory Defaults With this option, you return all settings to factory defaults. Microm hM355S Factory Defaults Mode Cont. Auto-V-Reduction Retraction Language German Fine 0,5 µm Trim 5 µm Speed Note! By selecting this function, language is reset to german!

  • Seite 41: Rocking Mode Function

    Operating Instructions Display and Key Functions rocking Mode Function Newly installed, allows you to perform manual sectioning in rocking mode. To cut the sample, you just move the hand wheel up and down. Setting the rocking Function • Press the ROCK button [9] to start Rocking function. •...

  • Seite 42: Push-In Hand Wheel Handle

    Operating Instructions Display and Key Functions Push-In hand For safer working with the motorized cutting drive, the hand wheel Wheel handle handle can be pushed in. • To lock the hand wheel handle, first take the handle on its outer bush and push it inside until it locks.

  • Seite 43: Adapters For Specimen Clamping

    Operating Instructions Adapters for Specimen Clamping adapters for Specimen Clamping arning When adjusting the specimen the mechanical hand wheel brake must be locked in and the knife guard has to be used to cover the knife/blade edge. adapter, non-orienting This adapter serves for a non-orienting fastening of the specimen clamps directly onto the cylinder of the instrument.

  • Seite 44: Changing And/Or Fastening Specimen Clamps

    Operating Instructions Adapters for Specimen Clamping Changing and/or Fastening The available specimen clamps are all fastened or removed in the same Specimen Clamps way. • To change the specimen clamping system, press the clamping lever [a] downwards and pull it to the side. •...

  • Seite 45: Readjusting Specimen Clamps

    Operating Instructions Adapters for Specimen Clamping re-adjusting Specimen Note! Clamps Frequent use of the clamping lever can result in loss of optimal clamping strength. If the necessary readjustment is not carried out, it might be possible that the specimen clamp does not clamp anymore. The clamping lever [a] should be in an almost upright position.

  • Seite 46: Specimen Clamping

    Operating Instructions Specimen Clamping Specimen Clamping Note! To clamp specimens, different systems are available. With the orienting adapter it is simple to align the specimen properly to the knife. universal Cassette The universal cassette clamp allows a quick change system. Clamp •...

  • Seite 47: Standard Specimen Clamp

    Operating Instructions Specimen Clamping The unrestricted use of the Macro-UCC is only possible with ER blade carrier. Note! Maximum 68mm x 50mm specimen size can be cut. The Paraffin blocks in MacrOflow-Cassettes are 70-72mm long and should be trimmed to 68 mm length manually.

  • Seite 48: Insert For Round Specimens, V-Insert And V-Distance Piece

    Operating Instructions Specimen Clamping Note! To exchange the movable clamping jaw [c], unscrew the clamping screw [a] to remove the jaw and replace it. Insert for round Specimens, To cut round specimens, the insert for round specimens with defined diameters of 6, 15, 19 and 25 mm (special sizes on request) or the V- V-Insert and insert can be clamped into the standard specimen clamp.

  • Seite 49: Foil Clamp

    Operating Instructions Specimen Clamping Foil Clamp The foil clamp is used for foils or thin specimens. • To insert the specimen, loosen the three clamping screws [a] slightly and push the movable jaw [c] sideways against the two springs [b]. •...

  • Seite 50: Segment Arc And Universal Specimen Holder

    Operating Instructions Specimen Clamping Segment arc and universal The segment arc and universal specimen holder are highly suitable for Specimen holder the clamping of small specimens embedded in plastic. • The specimen is inserted in the holder [a] and clamped with the screw [b] with the hex head wrench [c].

  • Seite 51: Disposable Blade Carrier "Er

    Operating Instructions Knife and Blade Carriers Disposable Blade The disposable blade carrier ER is designed to take all commercially available high and low profile blades. Carrier “Er” using Low Profile Blades • Insert the blade into the slot behind the clamping plate [e] by tur- ning the clamping lever [g] towards the front.
  • Seite 52 Operating Instructions Knife and Blade Carriers using high Profile Blades When using high profile blades, first remove the spacer strip [i]. • For this, turn the clamping lever [g] to the front until it stops. • Pull off the clamping lever [g] and remove the clamping plate [e]. •...

  • Seite 53: Disposable Blade Carrier "E

    Operating Instructions Knife and Blade Carriers Moving the Blade Carrier Loosen the clamping lever [f ] on the left side of the blade carrier, to on the Console move the carrier forwards and backwards on the guide bars, this allows a rough adjustment of blade to specimen.
  • Seite 54 Operating Instructions Knife and Blade Carriers The knife guard [d] is provided with a scale. • After loosening the clamping lever [g] and after having moved the knife guard [d] upwards, move the blade together with clamping plate [e] according to the scale to the left or right side. •...

  • Seite 55: Knife Carrier "C

    Operating Instructions Knife and Blade Carriers Knife Carrier “C” Inserting the Knife • To insert the knife, the clamping screws [g] must be unscrewed slightly so the knife can be pushed in from the side. • The height of the knife is adjusted with the two knurled nuts [n]. If the cutting zone of the knife cannot be used anymore, it can be moved over its entire length to the left and right side by loosening the clamping screws [g].
  • Seite 56 Operating Instructions Knife and Blade Carriers If the clamping lever [h] is loosened, the upper part [k] of the knife carrier can be moved 1 cm to the left or right side. This way, the cutting edge can be optimally be used. Moving the Knife Carrier on Loosen the clamping lever [f ] on the left of the knife carrier to move the the Console...

  • Seite 57: Re-Adjusting Knife And Blade Carriers

    Operating Instructions Knife and Blade Carriers readjusting Knife Frequent use of the clamping levers can cause the knife or blade carriers not to optimally clamp any longer. If the necessary readjustments are or Blade Carriers not made, it might even be possible that the knife or blade carriers can- not be clamped anymore.

  • Seite 58: Section Waste Tray With Integrated Arm Rest

    Operating Instructions Section Waste Tray Section Waste Tray with The section waste tray posseses an integrated arm rest and surrounds the integrated arm rest knife carrier area and allows nontiring working with the microtome. It can be easily removed from the front at any time and is easy to clean. Large Field Magnifier The large field magnifier has a 2,5 x magnification.
  • Seite 59 Operating Instructions Large Field Magnifier Connect the integrated light to the power outlet with the power cord [b] and turn it and off with the switch [c]. aution Before using the large field magnifier for the first time, please check if the voltage conditions at the installation site comply with the power requirements and frequency noted on the supply unit of the magnifier.

  • Seite 60: Sectioning Instructions

    Working with the Microtome Sectioning Instructions Chapter 4 Working with the Microtome azard of hand injuries Due to moving parts on the knife/blade holder and the extrem sharp- ness of the microtome knife or blade, working with the microtome might lead to hand injuries if the safety instructions given in this manual are not carefully attended to.
  • Seite 61 Working with the Microtome Sectioning Instructions The knife/blade must never be placed on an angle that is too flat since the knife/blade does not cut into the block at all this way. Only the rear side slides over the sectioning surface. An angle, which is too steep, is also unfavorable as the knife/blade might vibrate too much while sectioning.
  • Seite 62 As the facet has a divergence from the knife main surface of approx. 5°, the resulting difference is approx. 5°. Therefore, set the correct angle on Thermo Scientific Microm 10°. instruments at...

  • Seite 63: How To Avoid Errors

    Working with the Microtome How to Avoid Errors how to avoid Errors Specimen preparation: When preparing specimens, be sure that a suitable embedding medium, fixation, dehydration and infiltration time are chosen. Specimen temperature: Sectioning is carried out at ambient temperature (excluding frozen sections).

  • Seite 64: Possible Sources Of Errors - Cause And Removal

    Working with the Microtome Possible Sources of Errors – Cause and removal Problem Cause Solution thick-thin-sections blunt knife/blade move knife/blade or insert a new one knife/blade angle unfavorable clearance angle adjust knife/blade angle, until an optimal angle can be found insufficient clamping on specimen clamping check all screw and clamping connections on and/or knife/blade carrier...

  • Seite 65: Maintenance And Care

    Maintenance and Care Cleaning and Care Chapter 5 Maintenance and Care Cleaning Cleaning and care of the microtome should be carried out daily. Please and Care proceed as follows: • Turn off the mains switch of the instrument. • Activate the mechanical hand wheel brake. •...

  • Seite 66: Maintenance

    Maintenance and Care Maintenance Maintenance • Before starting sectioning, instrument, knife or blade carrier and section waste tray should be treated with commercially available paraffin repellent. Note! This considerably reduces the adhesive force of paraffin waste on the indi- vidual parts of the microtome. annual routine To secure section quality and to insure proper functioning of the micro- tome, it is recommended that a routine maintenance be performed by a...

  • Seite 67: Replacement Work

    Maintenance and Care Replacement Work replacement Work replacing the Fuses: The two power fuses are located above the main switch [a] on the rear side of the microtome. • To replace the two fuses, turn off the main switch [a] of the instru- ment and unplug it.

  • Seite 68: Returning The Instrument For Repair Or Routine Maintenance

    Conditions for Transportation Returning the Instrument Chapter 6 Conditions for Transportation returning the Instru- Repair or maintenance works is normally carried out at the site of ins- ment for repair or tallation. If this is not possible for some specific reasons, the instrument can be returned to ThermoFisher Scientific.

  • Seite 69: Disposal Of The Instrument After Final Shutdown

    Conditions for Transportation Disposal after Shutdown Use the original packing material since it protects the instrument opti- mally during transport. aution Shipping of the instrument requires original packaging materials! Damages caused by shipping in non original packaging is not covered by the manufacturer warranty! Any damage repairs resulting from ship- ping in other material is charged to the shipping party.
  • Seite 70 Please note that your warranty may be invalidated if: • The instrument is modified in any way. • Accessories are used that are not approved by Thermo Scientific, or; • The instrument is not operated or maintained in accordance with the instructions in this Operator Guide.
  • Seite 71 Warranty and Certifications Certification DIN EN 61010-1 Safety requirements for electrical equipment for measurement, control and laboratory use Part 1: General requirements DIN EN 61010-2-101 Safety requirements for electrical equipment for measurement, control and laboratory use Part 2–101: Particular requirements for In-Vitro-Diagnostic (ivD) Medical Instruments.
  • Seite 72 Thermo Fisher Scientific Operation Manual HM335S...

  • Seite 73 Microm HM355S Rotationsmikrotom Benutzerhandbuch – Deutsch gültig ab Seriennr. 44478 Thermo Fisher Scientific Benutzerhandbuch HM335S...
  • Seite 74 4481 Campus Drive Kalamazoo MI 49008 Tel: + 1 (800) 522-7270 Fax: + 1 (269) 372-2674 www.thermo.com/pathology Das Thermo Scientific Microm HM355S erfüllt die folgenden Anforderungen bezüglich des CE-Zeichens: Richtlinie 98/79/EWG zur in-vitro Diagnostika. 11/11 Benutzerhandbuch HM335S Thermo Fisher Scientific...
  • Seite 75 Einleitung Begrüßung Sehr geehrter Kunde, vielen Dank für den Kauf eines Geräts von Thermo Fisher Scientific. Lesen Sie vor dem Gebrauch Ihres gekauften Geräts bitte die Gebrauchs- anweisung sorgfältig durch, um sich mit seiner ordnungsgemäßen Bedienung und seinen Funktionen vertraut zu machen. Um Verletzungen des Bedieners und technische Schäden am Gerät zu vermeiden, darf es ausschließlich gemäß...
  • Seite 76 Inhalt Inhalt Wichtige Informationen Kapitel 1 Symbole Persönliche Sicherheitshinweise Generelle Sicherheitshinweise Bestimmungsgemäße Verwendung Einführung Kapitel 2 Beschreibung des Rotationsmikrotoms HM355S Lieferumfang Zusatzausrüstung (optional) Technisches Datenblatt Kapitel 3 Gebrauchsanweisung Aufstellung des Mikrotoms Erste Inbetriebnahme Verwendung des Fußpedals (optional) Bedienpult Anzeige- und Tastenfunktionen Einstellung des Schneidefensters Starten und Stoppen des Schneideantriebs Handradbremsen...
  • Seite 77 Inhalt Objektklammern einspannen, bzw. wechseln Nachjustierung der Objektklammern Aufnahme der Objekte Universal-Kassettenklammer Universal-Kassettenklammer, justierbar Standard-Objektklammer Rundprobeneinsatz,V-Einsatz und V-Distanzstück Folienklammer Segmentbogen und Universal-Präparatehalter Messer- und Klingenträger Einwegklingenträger „ER“ Einwegklingenträger „E“ Messerträger „C“ Nachjustierung von Messer- und Klingenträgern Schnittabfallwanne mit integrierter Armauflage Großfeldlupe Arbeiten mit dem Mikrotom Kapitel 4...

  • Seite 78: Kapitel 1 Wichtige Informationen Symbole

    Wichtige Informationen Symbole Kapitel 1 Wichtige Informationen Symbole Die folgenden Symbole und Konventionen werden im gesamten Hand- buch und am Gerät verwendet. arnung oder chtung besondere vorsichtsmassnahmen zur verhinderung von geräte- schäden. bitte befolgen sie diese anweisungen sorgfältig, um eine lange lebensdauer der geräte zu gewährleisten.
  • Seite 79 Wichtige Informationen Sicherheit oder die klinge zu verringern. die objekte sollten nach möglich- keit eingespannt werden, bevor das messer in den messerhalter eingesetzt wird. entfernen sie vor dem auswechseln des messer- halters stets die klinge bzw. das messer! ungebrauchte messer sollten stets in einem messerkasten aufbewahrt werden.

  • Seite 80: Generelle Sicherheitshinweise

    Wichtige Informationen Sicherheit Generelle Sicher- heitshinweise chtung dieses gerät darf nur in übereinstimmung mit diesem benutzer- handbuch betrieben werden. bitte beachten sie bei der bedienung des geräts die folgenden allgemeinen sicherheitshinweise. bei einer nichtbeachtung dieser sicherheitshinweise werden die geltenden sicherheitsnormen verletzt und das gerät wird nicht länger bestimmungsgemäss verwendet.

  • Seite 81: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Bei dem Rotationsmikrotom Microm HM355S von Thermo Scientific Verwendung handelt es sich um ein leistungsstarkes Universalmikrotom für die besonders fortschrittliche Paraffinschnitt-Technik sowie die Hartschnitt- Technik in Biologie, Medizin und Industrie.

  • Seite 82: Kapitel 2 Einführung

    Beschreibung des Rotationsmikrotoms HM355S Kapitel 2 Einführung Beschreibung des Bei dem Rotationsmikrotom Microm HM355S von Thermo Scientific Rotationsmikrotoms handelt es sich um ein leistungsstarkes Universalmikrotom für die besonders fortschrittliche Paraffinschnitt-Technik sowie die Hartschnitt- HM355S Technik in Biologie, Medizin, Industrie und Forschung.

  • Seite 83: Lieferumfang

    Zur weiteren Sicherheit sind noch eine elektronische und eine mechanische Handradbremse sowie ein einschiebbarer Handradgriff installiert. In Verbindung mit der Schnellgefriereinheit KS-34 sind Gefrierschnitte bis zu einer Objekttemperatur von -45°C möglich. Lieferumfang Im Lieferumfang des Rotationsmikrotoms Microm HM355S befindet Standard-Ausstattung sich folgendes Zubehör: Menge Beschreibung Bedienpult Schnittabfallwanne, groß...

  • Seite 84: Zusatzausrüstung (Optional)

    Einführung Zusatzausrüstung Zusatzausrüstung Erhältliche Zusatzausstattung (optional) Beschreibung Kat.-Nr. Schnitt-Transfer-System STS Schnitt-Transfer-System STS mit Klingenhalter TE 771200 Standard-Objektklammer für das STS 715550 Transferoberfläche für das STS 575170 Cool-Cut mit Universal-Kassettenklammer 771110 mit Standard-Objektklammer 771120 Schnellgefriereinheit KS34 100…115 V/50…60 Hz 770210 220…240 V/50…60 Hz 770220 Fußpedal mit Interlockstecker 640380...

  • Seite 85: Beschreibung

    Einführung Zusatzausrüstung Beschreibung Kat.-Nr. Betrachtungshilfen Großfeldlupe, 220 V 760160 Großfeldlupe, 120 V 760170 Zoom-Stereomikroskop Zeiss Stemi 2000 755210 Adapter für Stemi 2000 532090 LED-Ringleuchte, 100….240 V/50…60 Hz 760340 Einwegklingen SEC 35 152200 SEC 35e 152215 SEC 35p 152570 Mikrotommesser Stahlmesser, Typ C 12 cm 152010 16 cm...

  • Seite 86: Technisches Datenblatt

    Einführung Technisches Datenblatt Technisches Rotationsmikrotom Thermo Scientific Microm HM355S Datenblatt Schnittdickenbereich 0,5 – 100 µm Auflösung 0,5 µm von 0,5 – 5 µm 1 µm von 5 – 20 µm 2 µm von 20 – 30 µm 5 µm von 30 – 60 µm 10 µm von 60 –...

  • Seite 87: Kapitel 3 Gebrauchsanweisung

    Gebrauchsanweisung Aufstellung des Mikrotoms Rotationsmikrotom Thermo Scientific Microm HM355S Netzanschluss 100...240 V 1,6 A +/-10% 50...60 Hz Verschmutzungsgrad Überspannungs- kategorie Geräuschemission 42 dB(A) Abmessungen 410 mm x 520 mm x 280 mm (Breite/Tiefe/Höhe) Gewicht 31 kg Kapitel 3 Gebrauchsanweisung Aufstellung des Durchtrennen Sie die Bänder um den Karton.

  • Seite 88: Vorderansicht

    Gebrauchsanweisung Ansicht Vorderansicht Not-Stopp-Taste (Seite 25) Bedienpult Objektorientierung Handradgriff (Seite 22) (Seite 43 ff) (Seite 42) Rückansicht Buchse (Seite 20) Handradgriff Sicherungen – Netz- (Seite 42) schalter – Netzkabel (Seite 20) Benutzerhandbuch HM335S Thermo Fisher Scientific...

  • Seite 89: Seitenansicht Links

    Gebrauchsanweisung Ansicht Seitenansicht links Objektorientierung (Seite 43 ff) Bedienpult (Seite 22) Seitenansicht rechts Objektorientierung (Seite 43 ff) Handradgriff Mechanische Handrad- (Seite 42) bremse (Seite 24) Thermo Fisher Scientific Benutzerhandbuch HM335S...

  • Seite 90: Erste Inbetriebnahme

    Gebrauchsanweisung Erste Inbetriebnahme Hinweis: Die sichere Funktionsweise des Mikrotoms kann nur gewährleistet werden, wenn die Temperatur der Ausrüstung innerhalb der angegebenen Betriebs- bedingungen liegt (siehe Technisches Datenblatt, Seite 16). Wir empfehlen dringend, dass das Mikrotom, nachdem es ausgepackt wurde, für mindestens 2 Stunden bei Umgebungstemperatur aufgestellt wird, bevor es das erste Mal in Betrieb genommen wird.

  • Seite 91: Verwendung Des Fußpedals (Optional)

    Gebrauchsanweisung Erste Inbetriebnahme • Schließen Sie das Kabel des Bedienpults am Anschluss [b] auf der Rück- seite des Mikrotoms an und fixieren Sie es mit den beiden Schrauben. • Wenn das Bedienpult am Gerät montiert werden soll, drücken Sie den Steckverbinder durch die entsprechende Öffnung auf der Rück- seite des Mikrotoms.

  • Seite 92: Bedienpult

    Gebrauchsanweisung Bedienpult Bedienpult Die Bedienelemente des Bedienpults sind übersichtlich angeordnet und ermöglichen die sichere Bedienung des Geräts. Hinweis: Das Bedienpult lässt sich vom Gerät abnehmen und frei verwenden. Menütaste Scrolltaste Resettaste FEIN/TRIM Schnittdickenauswahl + Menü-Drehknopf Elektronische Handrad- bremse Objektgrobvorschub-Knopf + FEIN/TRIM Drehknopf Einstellung des Schneide- fensters...

  • Seite 93: Anzeige- Und Tastenfunktionen

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Anzeige- und Mikrotome von Thermo Fisher Scientific sind so konzipiert, dass sie Sie Tastenfunktionen bei Ihrem Arbeitsablauf unterstützen. Nehmen Sie sich die Zeit, sich vor Arbeitsbeginn gründlich mit dem HM355S vertraut zu machen, um so bessere Ergebnisse zu erzielen. Einstellung des •...

  • Seite 94: Handradbremsen

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Handradbremsen chtung Zu Ihrem persönlichen Schutz sollten beide Handradbremsen bei der Arbeit an der Objekthalterung oder am Messer-/Klingenträger stets aktiviert sein. Hinweis: Das Mikrotom ist mit einer elektronischen Bremse und einer mechanischen Handradbremse ausgestattet, um unbeabsichtigte Bewegungen der Objekt- aufnahme zu vermeiden.

  • Seite 95: Not-Stopp-Schalter

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Hinweis: Der Schneidemotorantrieb lässt sich nicht starten, so lange das Gerät aus- geschaltet ist oder so lange die mechanische Handradbremse aktiviert ist. Dies wird durch ein STOPP-Symbol im Display angezeigt. Die rote LED in der Bremstaste leuchtet, wenn die elektronische und/oder die mechanische Bremse aktiviert ist.

  • Seite 96: Anzeige Der Schneideabläufe

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Diese Not-Stopp-Vorrichtung bleibt so lange aktiviert, wie das Fußpedal betätigt wird. Im Display des Bedienpults wird „STOP“ angezeigt, wenn die „Not-Stopp-Vorrichtung“ aktiviert ist. • Lassen Sie das Fußpedal los, um mit dem Schneidevorgang fortzu- fahren. Dann lässt sich der Schneideantrieb wieder starten. Anzeige der In der mittleren Zeile des Displays erhalten Sie Informationen zum Schneideabläufe...

  • Seite 97: Schnittdickensumme

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Schnittdickensumme In der mittleren Zeile des Displays werden die Informationen zum Schneidestatus angezeigt. Dieser Wert zeigt die Summe der bereits vorgenommenen Schnitte in μm an. Die Trimmschnittwerte und die Schnittwerte werden addiert. Dieser Wert lässt sich ebenfalls durch Drücken der Reset-Taste [3] auf Null zurücksetzen.

  • Seite 98: Einstellung Der Schnittdicke Und Der Trimmschnittdicke

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Einstellung der Die erforderlichen Schnitt- und Trimmschnittdicken werden mit dem Knopf [A] eingestellt. Schnittdicke und der Trimmschnittdicke • Um zwischen der Schnittdicke und der Trimmschnittdicke umzu- schalten, drücken Sie den Knopf [A]. Fein= 0.5 Trim = 90 Dauer V: 17 Der gewählte Schnittdickenbereich wird im Anzeigemodus NORMAL dunkel hinterlegt im Display angezeigt.

  • Seite 99: Trimmen Und Anschneiden

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Trimmen und Anschneiden Nach erfolgter Annäherung zwischen Präparat und Messerschneide kann durch die Funktion „Trimmen“ eine schrittweise weitere Zustellung zum Anschneiden erfolgen. Auch können zwischen einzelnen Schnittserien größere Tiefenbereiche durch Wahl der Funktion „Trimmen“ schnell überbrückt werden. •...

  • Seite 100: Schneidebewegung Und Rückzug

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Feinschnittvorschub Nach erfolgter Grobannäherung zwischen Messer und Objekt und nachfolgender Trimmung, kann mit dem Schneiden von Schnittserien begonnen werden. • Drücken Sie den Knopf [A], um die Schneidedicken-Einstellung FEIN auszuwählen. Fein= 0.5 Trim = 90 Dauer V: 17 Im Anzeigemodus NORMAL wird um den Wert herum ein Rahmen im Display angezeigt.
  • Seite 101 Gebrauchsanweisung Anzeige- und Tastenfunktionen X voreingestellte Schneidedicke a Objekt +[R] b Schneidebewegung c Messer d Rücklauf R Rückzug -[R] Die gelbe Rückzug-LED leuchtet auf. Nach Bedarf kann die Funktion <retraction> (Rückzug) deaktiviert werden. Das Gerät kann den Schneidebereich an die Objektgröße anpassen. Dies wird als Schneidefenster bezeichnet.

  • Seite 102: Motorischer Schneideantrieb

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Motorischer Die Schneidebewegung kann entweder manuell durch Drehen am Schneideantrieb Handrad oder mithilfe eines motorischen Schneideantriebs ausgeführt werden. Die Schneidebewegung kann durch zweimaliges Drücken auf die Taste START/STOP [7] oder Betätigung des Fußpedals (optional) – oder des Knopfs [C] gestartet werden.

  • Seite 103: Betriebsmodi

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Die Vergrößerung des Drehwinkels bewirkt eine größere Rückzugsge- schwindigkeit. Wenn der Knopf [B] mehr als zwei Sekunden lang gehalten wird, verfährt das Objekt automatisch in die hintere Endlage. Die automatische Rücklaufbewegung lässt sich durch ein kurzes Drehen des Knopfs [B] in die entgegengesetzte Richtung stoppen.
  • Seite 104 Gebrauchsanweisung Anzeige- und Tastenfunktionen Modusauswahl über Knopf [A] • Drücken Sie die Menütaste [1]. • Wählen Sie durch Drücken des Knopfs [A] im Menü die Option „Be- triebsart“. Betriebsart Autom.V-Reduzierung Anzeigemodus Rückzug ein/aus Sprache Zeit und Datum Werkseinstellungen Service-Menü • Im Untermenü...
  • Seite 105 Gebrauchsanweisung Anzeige- und Tastenfunktionen Multihub • Drücken Sie die Menütaste [1]. Betriebsart Multi Wählen: Knopf drehen Bestätigen: Drücken wählen: Drücken • Im Untermenü „Betriebsart“ wählen Sie die Funktion „Multi“. • Drücken Sie den Knopf [A]. • Drehen Sie ihn, um die gewünschte Schnittanzahl (von 2 bis 99) auszuwählen.

  • Seite 106: Datum Und Uhrzeit

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Datum und Uhrzeit Über diesen Menübereich lassen sich die Uhrzeit und das Datum im Gerät einstellen. Drücken Sie die Menütaste [1]. Betriebsart Autom.V-Reduzierung Anzeigemodus Rückzug ein/aus Sprache Zeit und Datum Werkseinstellungen Service-Menü Wählen Sie durch Drehen des Knopfs [A] „Zeit und Datum“ und bestäti- gen Sie die Auswahl durch Drücken des Knopfs [A].

  • Seite 107: Deaktivierung Der Funktion „Rückzug

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Anzeigemodus GROSS Deaktivierung der Nach Bedarf kann die Funktion „Rückzug“ deaktiviert werden. Funktion „Rückzug“ • Drücken Sie die Menütaste [1]. Betriebsart Autom.V-Reduzierung Anzeigemodus Rückzug ein/aus Sprache Zeit und Datum Werkseinstellungen Service-Menü • Wählen Sie das Untermenü „Rückzug“ durch Drehen des Knopfs [A].

  • Seite 108: Sprachwahl Für Das Display

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Sprachwahl für Die Informationen im Display können in verschiedenen Sprachen das Display angezeigt werden: – Deutsch – Englisch – Französisch – Spanisch – Italienisch • Drücken Sie die Menütaste [1]. Betriebsart Autom.V-Reduzierung Anzeigemodus Rückzug ein/aus Sprache Zeit und Datum Werkseinstellungen Service-Menü...

  • Seite 109: Einstellung Der Schneidegeschwindigkeit

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Einstellung der Schneide- • Die Schneidegeschwindigkeit wird mit dem Knopf [C] stufenlos eingestellt und im Display mit Werten zwischen 0 und 100 ange- geschwindigkeit zeigt. Hinweis: Um Zeit zu sparen, ist die jeweilige Rücklaufgeschwindigkeit, insbesondere bei langsameren Schneidegeschwindigkeiten, höher als die Schneidege- schwindigkeit.

  • Seite 110: Werkseinstellungen

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Werkseinstellungen Mit dieser Option können Sie alle Einstellungen auf die Werksein- stellungen zurücksetzen. Microm HM355S Werkseinstellungen Modus Dauer Autom. V-Reduzierung Rückzug Sprache Deutsch Feinschnitt 0,5 µm Trimmschnitt 5 µm Geschwindigkeit Hinweis! Durch die Auswahl dieser Funktion, wird die Sprache auf Deutsch zurück-...

  • Seite 111: Rocking-Funktion

    Gebrauchsanweisung Anzeige- und Tastenfunktionen arnung Beim Verschieben des Messerträgers muss zunächst eine neue Anschneide- position abgespeichert werden, da andernfalls die Gefahr einer Kollision und von Verletzungen besteht. Beim Wiedereinschalten des Geräts, muss die Anschneideposition aus Sicherheitsgründen neu bestimmt und erneut gespeichert werden. Rocking-Funktion Diese neue Funktion ermöglicht manuelles Schneiden im Rocking- Modus.

  • Seite 112: Handradgriff

    Gebrauchsanweisung Anzeige- und Tastenfunktionen Für ein sichereres Arbeiten mit dem motorischen Schneideantrieb lässt Handradgriff sich der Handradgriff im Drehrad versenken. • Zum Versenken des Handradgriffs fassen Sie den Griff an seiner Außenhülle an und schieben ihn nach innen, bis er einrastet. •...

  • Seite 113: Adapter Für Objektklammern

    Gebrauchsanweisung Adapter für Objektklammern Adapter für Objektklammern chtung Beim einrichten der gewebeprobe am mikrotom muss die mecha- nische handradbremse aktiviert und der klingenschutz über das messer, bzw. die klinge geklappt sein. Adapter, starr Dieser Adapter dient zur starren Befestigung der Objektklammern direkt am Vorschubzylinder des Geräts.

  • Seite 114: Objektklammern Einspannen, Bzw. Wechseln

    Gebrauchsanweisung Adapter für die Objekteinspannung Objektklammern einspan- Die verfügbaren Objektklammern werden alle auf dieselbe Weise einge- spannt bzw. gewechselt. nen, bzw. wechseln • Zum Wechseln der Objektklammer drücken Sie den Klemmhebel [a] nach unten und ziehen ihn zur Seite heraus. •...

  • Seite 115: Nachjustierung Der Objektklammern

    Gebrauchsanweisung Adapter für die Objekteinspannung Nachjustierung der Hinweis: Die häufige Betätigung des Klemmhebels kann dazu führen, dass die opti- Objektklammern male Klemmung verloren geht. Wenn die erforderliche Nachjustierung nicht vorgenommen wird, kann es evtl. dazu kommen, dass die Objektklammer nicht mehr festgeklemmt werden kann. Der Klemmhebel [a] sollte für eine optimale Klemmung der Objekt- klammer fast senkrecht stehen.

  • Seite 116: Aufnahme Der Objekte

    Gebrauchsanweisung Einspannen der Objekte Aufnahme der Hinweis: Objekte Zur Aufnahme von Objekten stehen unterschiedliche Objektklammern zur Verfügung. In Verbindung mit dem orientierbaren Adapter lässt sich das Objekt korrekt und einfach zur Schnittebene ausrichten. Universal- Die Universal-Kassettenklammer ist ein Schnellwechselsystem für Objekte in Kassetten.

  • Seite 117: Standard-Objektklammer

    Gebrauchsanweisung Einspannen der Objekte Die uneingeschränkte Nutzung der Makro-UKK ist nur mit dem ER-Klingenträger möglich. Hinweis: Es kann maximal eine Objektgröße von 68 mm x 50 mm geschnitten werden. Die Paraffinblöcke in den MacrOflow-Kassetten sind 70-72 mm lang und sollten daher manuell auf eine Länge von 68 mm getrimmt werden. Standard-Objekt- Die Standard-Objektklammer wird für rechteckige und quadratische Paraffin- und Kunststoffblöcke verwendet.

  • Seite 118: Rundprobeneinsatz,V-Einsatz Und V-Distanzstück

    Gebrauchsanweisung Einspannen der Objekte Hinweis: Für den Austausch des beweglichen Backens [c] drehen Sie die Klemm- schraube [a] vollständig heraus. Entnehmen Sie den Backen und setzen Sie den anderen ein. Rundprobeneinsatz, V-Ein- Um runde Objekte zu fixieren, lassen sich der Rundprobeneinsatz mit definierten Durchmessern von 6, 15, 19 und 25 mm (Sondergrößen auf satz und V-Distanzstück Anfrage) oder der V-Einsatz oder das V-Distanzstück in die Standard-...

  • Seite 119: Folienklammer

    Setzen Sie dann die Folienklammer ein. Hinweis: Je nach Objekt kann es hilfreich sein, zusätzlich das Sandwich-Trägerma- terial von Thermo Scientific (Kat.-Nr. 176010) auf der rechten und der linken Seite zwischen Objekt und Spannbacken zu verwenden. Thermo Fisher Scientific Benutzerhandbuch HM335S...

  • Seite 120: Segmentbogen Und Universal-Präparatehalter

    Gebrauchsanweisung Einspannen der Objekte Segmentbogen und Universal- Der Segmentbogen ist in Verbindung mit dem Universal-Präparatehalter Präparatehalter optimal für das Einspannen kleiner Präparate in Kunststoffeinbettung oder Industrieproben geeignet. • Das Objekt wird in den Halter [a] eingesetzt und unter Verwen- dung des Inbusschlüssels [c] mit der Schraube [b] geklemmt. •...

  • Seite 121: Einwegklingenträger „E

    Gebrauchsanweisung Messer- und Klingenträger Einwegklingenträger Der Einwegklingenträger ER ist für die Aufnahme aller handelsüblichen „ER“ Schmal- und Breitband-Klingen konzipiert. Verwendung von • Setzen Sie die Klinge in den Spalt hinter der Andruckplatte [e] ein, Schmalband-Klingen indem Sie den Klemmhebel [g] nach vorn drehen. Schwenken Sie den Fingerschutz [d] nach vorn.

  • Seite 122: Freiwinkel-Einstellung

    Gebrauchsanweisung Messer- und Klingenträger Verwendung von Breitband- Bei der Verwendung von Breitband-Klingen entfernen Sie zunächst den Klingen Distanzstreifen [i]. • Dazu drehen Sie den Klemmhebel [g] bis zum Anschlag nach vorn. • Ziehen Sie den Klemmhebel [g] heraus und entfernen Sie die Andruckplatte [e].
  • Seite 123 Gebrauchsanweisung Messer- und Klingenträger Verschieben des Klingen- Lösen Sie den Klemmhebel [f ] auf der rechten Seite des Klingenträgers, trägers auf den Wangen um den Träger auf den Führungsschienen vor und zurück zu schieben. Dadurch lässt sich eine Grobeinstellung der Klinge zum Objekt erreichen.
  • Seite 124 Gebrauchsanweisung Messer- und Klingenträger Der Fingerschutz [d] wird mit einer Skala geliefert. • Verschieben Sie nach dem Lösen des Klemmhebels [g] und nach dem Schwenken des Fingerschutzes [d] nach oben die Klinge zu- sammen mit der Andruckplatte [e] gemäß der Skala nach links oder rechts.

  • Seite 125: Messerträger „C

    Gebrauchsanweisung Messer- und Klingenträger Messerträger „C“ Einsetzen des Messers • Zum Einsetzen des Messers werden die Klemmschrauben [g] etwas he- rausgedreht werden, bis das Messer seitlich eingeschoben werden kann. • Die Messerhöhe wird mit den beiden Rändelmuttern [n] eingestellt. Wenn der Schneidebereich des Messers nicht mehr brauchbar ist, kann es durch Lösen der Klemmschrauben [g] in seiner gesamten Länge nach links und rechts verschoben werden.
  • Seite 126 Gebrauchsanweisung Messer- und Klingenträger Wenn der Klemmhebel [h] gelöst wird, lässt sich der obere Teil [k] des Klingenträgers um 1 cm nach links oder rechts verschieben. Auf diese Weise lässt sich die Schneide optimal nutzen. Verschieben des Messer- Lösen Sie den Klemmhebel [f ] auf der linken Seite des Messerträgers, trägers auf den Wangen um den Träger auf den Führungsschienen vor und zurück schieben zu können.

  • Seite 127: Nachjustierung Von Messer- Und Klingenträgern

    Gebrauchsanweisung Messer- und Klingenträger Nachjustierung von Mes- Die häufige Betätigung der Klemmhebel [f ] kann dazu führen, dass sich die Messer- oder Klingenträger nicht mehr optimal klemmen lassen. ser- und Klingenträgern Wenn die erforderlichen Nachjustierungen nicht vorgenommen werden, kann es evtl. dazu kommen, dass die Messer- oder Klingenträger nicht mehr auf den Führungsleisten geklemmt werden können.

  • Seite 128: Schnittabfallwanne Mit Integrierter Armauflage

    Gebrauchsanweisung Schnittabfallwanne Schnittabfallwanne mit Die Schnittabfallwanne umschließt den Bereich des Messer-/Klingenträgers integrierter Armauflage und ermöglicht dank der integrierten Armauflage ein ermüdungsfreies Arbeiten mit dem Mikrotom. Sie lässt sich jederzeit nach vorn abziehen und ist leicht zu reinigen. Großfeldlupe Die Großfeldlupe ermöglicht eine 2,5-fache Vergrößerung. Benutzerhandbuch HM335S Thermo Fisher Scientific...
  • Seite 129 Gebrauchsanweisung Großfeldlupe Verbinden Sie die integrierte Beleuchtung über das Netzkabels [b] mit dem Stromnetz und schalten Sie sie mit dem Schalter [c] ein und aus. chtung Überprüfen Sie vor der Inbetriebnahme der Großfeldlupe, ob die Netz- spannungsbedingungen am Montageort mit der am Netzteil der Lupe angegebenen Versorgungsspannung und Frequenz übereinstimmen.

  • Seite 130: Kapitel 4 Arbeiten Mit Dem Mikrotom

    Arbeiten mit dem Mikrotom Anweisungen zum Schneiden Kapitel 4 Arbeiten mit dem Mikrotom efahr von handverletzungen Durch bewegliche Teile am Klingen- bzw. Messerträger und den extrem scharfen Klingen oder Messern besteht die Gefahr, dass es zu Hand- verletzungen kommen kann, wenn die Sicherheitseinrichtungen des Mikrotoms und die Gebrauchsanweisung nicht beachtet werden.
  • Seite 131 Arbeiten mit dem Mikrotom Anweisungen zum Schneiden Das Messer bzw. die Klinge darf niemals in einem zu flachen Winkel eingesetzt werden. Ansonsten dringt das Messer bzw. die Klinge über- haupt nicht in den Block ein. Nur der Rücken der Facette schleift in diesem Fall über die Schnittfläche.
  • Seite 132 Blockoberfläche beziehen. Da die Facette eine Divergenz von etwa 5° zur Hauptoberfläche des Messers hat, beträgt die sich daraus ergebene Differenz ebenfalls etwa 5°. Stellen Sie daher für Thermo Scientific Microm-Geräte einen korrekten Winkel von 10° ein. Benutzerhandbuch HM335S Thermo Fisher Scientific...

  • Seite 133: So Lassen Sich Fehler Vermeiden

    Arbeiten mit dem Mikrotom So lassen sich Fehler vermeiden So lassen sich Fehler Objektvorbereitung: vermeiden Stellen Sie bei der Objektvorbereitung sicher, dass ein geeignetes Ein- bettmedium, eine korrekte Fixierung sowie eine korrekte Dehy-drie- rungs- und Infiltrationszeit gewählt werden. Objekttemperatur: Das Schneiden erfolgt bei Umgebungstemperatur (außer Gefrierschnitte). Bei einer zu hohen Temperatur wird das Paraffin weich.

  • Seite 134: Mögliche Fehlerquellen - Ursachen Und Behebung

    Arbeiten mit dem Mikrotom Mögliche Fehler- quellen – Ursachen und Behebung Problem Ursache Lösung Dick-Dünn-Schnitte Stumpfes Messer/Stumpfe Klinge Messer bzw. Klinge verschieben oder austauschen Messer-/Klingenwinkel, ungünstiger Freiwinkel Freiwinkel ausprobieren, bis der optimale Winkel eingestellt ist Unzureichende Klemmung an der Objektklammer Überprüfen Sie alle Schraub- und Klemmverbin- und/oder am Messer-/Klingenträger dungen an der Objektklammer und am Messer-/...

  • Seite 135: Kapitel 5 Wartung Und Pflege

    Wartung und Pflege Reinigung und Pflege Kapitel 5 Wartung und Pflege Reinigung und Pflege Das Mikrotom sollte täglich gereinigt und gepflegt werden. Bitte gehen Sie dazu folgendermaßen vor: • Schalten Sie das Gerät mit dem Netzschalter aus. • Aktivieren Sie die mechanische Handradbremse. •...

  • Seite 136: Wartung

    Wartung und Pflege Wartung arnung Bei einem Kontakt mit Reinigungsmitteln oder Antihaftspray, wie bei- spielsweise PARA GARD, kann die Oberfläche des schwarzen Abdeck- bands hinter der Objektaufnahme Schaden nehmen. Achten Sie darauf, dass das Abdeckband bei der Reinigung des Gehäuses, des Messer- oder Klingenträgers oder der Grundplatte nicht mit diesen Mitteln in Berüh- rung kommt.

  • Seite 137: Austauscharbeiten

    Wartung und Pflege Austauscharbeiten Austauscharbeiten Auswechseln der Die beiden Netzsicherungen befinden sich über dem Hauptschalter [a] auf Sicherungen der Rückseite des Mikrotoms. • Zum Wechseln der beiden Sicherungen schalten Sie den Haupt- schalter [a] des Geräts aus und ziehen das Netzkabel ab. •...

  • Seite 138: Kapitel 6 Bedingungen Für Den Transport

    Bedingungen für den Transport Einsenden des Geräts Kapitel 6 Bedingungen für den Transport Einsenden des Geräts Reparatur- oder Wartungsarbeiten werden normalerweise vor Ort aus- zur Reparatur oder geführt. Wenn dies aus bestimmten Gründen nicht möglich ist, kann das Gerät zu Thermo Fisher Scientific eingeschickt werden. Die Kon- Routinewartung taktadresse finden Sie am Anfang dieser Gebrauchsanweisung.

  • Seite 139: Entsorgung Des Geräts Nach Entgültiger Stilllegung

    Bedingungen für den Transport Entsorgung nach der Außerbetriebstellung Verwenden Sie zur Verpackung des Geräts die Originalverpackung, da diese das Gerät optimal während des Transports schützt. chtung Das Gerät muss bei jedem Versand in der Original-Verpackung trans- portiert werden! Versandschäden durch eine andere als die Original-Ver- packung fallen nicht unter die Herstellergarantie! Alle Reparaturen von Schäden auf Grund des Versands mit anderen Materialien werden dem Absender in Rechnung gestellt.

  • Seite 140: Kapitel 7 Garantieerklärung Und Zertifizierung

    Bitte beachten Sie, dass Ihre Garantie nichtig werden kann, wenn: • Das Gerät auf irgendeine Weise modifiziert wird. • Zubehör verwendet wird, das nicht von Thermo Scientific genehmigt wurde, oder: • Wenn das Gerät nicht in Übereinstimmung mit den Anweisungen in dieser Gebrauchsanweisung betrieben oder gewartet wird.
  • Seite 141 Garantieerklärung und Zertifizierung Zertifizierung DIN EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Teil 1: Allgemeine Anforderungen DIN EN 61010-2-101 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte Teil 2-101: Besondere Anforderungen an In-vitro-Diagnostik (IVD)- Medizingeräte DIN EN 61326-1 Elektrische Mess-, Steuer-, Regel- und Laborgeräte –...
