Lampe Instrumentenbeleuchtung
Menge: 1 rechts + 1 links
Typ: VOLLGLAS
Leistung: 12V - 2W
Menge: 4

Auswechseln der scheinwerferlampen (03_20, 03_21, 03_22,

03_23, 03_24, 03_25, 03_26, 03_27, 03_28)
Zum Ausbau des Scheinwerfers wie folgt vorgehen:

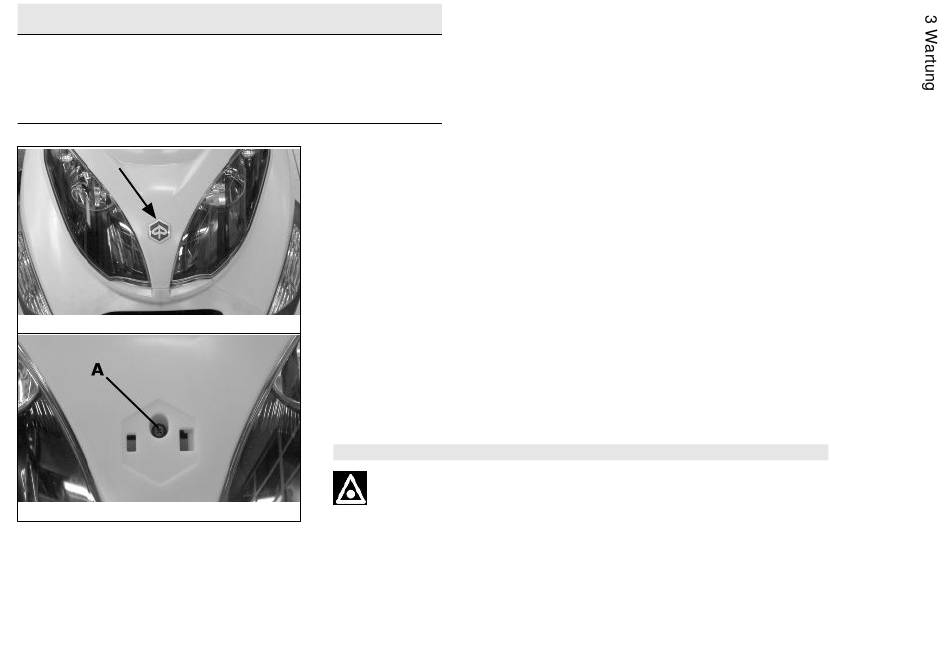

1. Das PIAGGIO-Emblem entfernen.
2. Die Schraube «A» entfernen und die mittlere Verkleidung der Scheinwerfer-
einheit herausziehen.
3. Die beiden oberen Befestigungsschrauben «B» des Scheinwerfers entfer-
nen.
4. Die beiden Befestigungsschrauben «C» des vorderen Grills entfernen.
03_20
5. Die beiden Schrauben «D» unterhalb des Grills entfernen.
6. Die beiden Schrauben «E» in der Schild-Vorderseite entfernen.
7. Den Grill abmontieren.
8. Die beiden unteren Befestigungsschrauben «F» des Scheinwerfers entfer-
nen.
9. Die Scheinwerfereinheit herausziehen.
Beim Wiedereinbau in umgekehrter Reihenfolge vorgehen.
WARNUNG
03_21
DIE LAMPEN FÜR FERNLICHT UND ABBLENDLICHT SIND HALOGENLAMPEN:
UM DIE LAMPE NICHT ZU BESCHÄDIGEN, NIEMALS DIREKT MIT DEN FINGERN
ANFASSEN.
