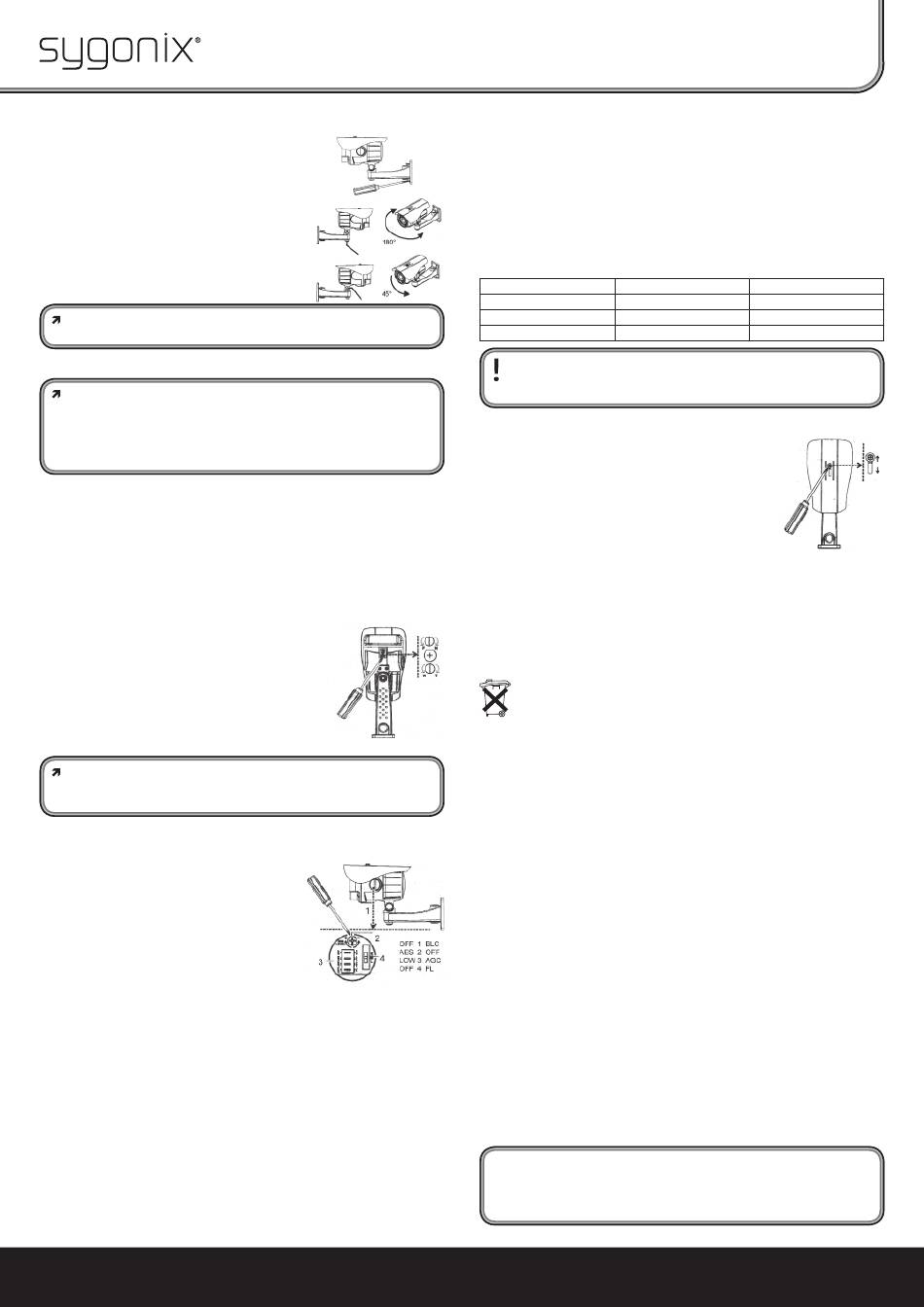

• In de meegeleverde montagevoet zitten 4 monta-
gegaten. Houd de montagevoet op de gewenste
montageplaats en teken de montageboring af.
• Boor de montagegaten.
• Bevestig met geschikt montagemateriaal
montagevoet met de camera op de plaats van montage.
• Stel de camera in de gewenste positie af. Draai hiervoor
de borgschroef los en draai deze na succesvolle
afstelling weer vast, om ervoor te zorgen dat de camera
stevig vastzit.
Richt de camera niet direct op fel zonlicht of sterke resp. directe belichting,
omdat de opname hierdoor overstuurd kan raken.
Aansluiten
Om een correcte spanningsvoorziening te garanderen is een optioneel
verkrijgbare stekkervoeding benodigd (12 V/DC). Controleer bij het aanschaf
van deze netvoedingadapter of de polariteit van de laagspanningsteker van
de netvoedingadapter met de gemarkeerde polariteit van de laagspanningbus
van de camera overeenkomt. Een foutieve polariteit leidt tot een defecte
camera!
Voor een juiste aansluiting gaat u als volgt te werk:
• Verbind het BNC-aansluitpunt met de video-ingang van uw weergaveapparaat (bijv.
een monitor).
• Verbind de laagspanningsstekker (5,5 / 2,1 + binnen) van uw stekkervoeding (niet bij
de levering inbegrepen) met de laagspanningsbus van de camera.
• Sluit de stekkervoeding aan op een reglementair stopcontact (230 V~ 50 Hz).
• Schakel uw weergave-apparaat bijv. monitor in, en stel eventueel het desbetreffende
kanaal in om de weergave te verkrijgen.
Camerainstellingen
1. Zoom en Focus
Aan de onderkant van de camera bevinden zich instel-
regelaars voor ZOOM en FOCUS.
Neem een kruisschroevendraaier om handmatig de ZOOM
resp. de FOCUS in te stellen. Draai de draaiknop zeer
voorzichtig, anders dreigt oversturing, wat tot defecten kan
leiden. Draai de draaiknop altijd langzaam.
Er bevinden zich nog meer camerainstellingen aan de rechterzijde van de
behuizing.
Met een munt kunt u de afdekking (1) opendraaien.
2. Gelijkspanninggestuurde auto-iris
De camera beschikt over een gelijkspanninggestuurde
auto-iris. Stel met een kleine schroevendraaier op de
draairegelaar (2) „IRIS LEVEL" in de volgende situaties
de beste beeldkwaliteit in:
- Wanneer de camera direct op een venster gericht
wordt, zich echter in een relatief donkere ruimte
bevindt.
- Inzoverre de omgevingshelderheid, waarin zich het
object bevindt, extreem donker of licht is.
- Wanneer de helderheid van de beeldweergave op de
monitor te licht resp. te donker is.
3. Verklaring van de DIP-FIX-instelregelaar (3)
FL (= fl ikkering/fl ikkeren)
Wordt de camera in een omgeving met TL-verlichting gebruikt, dan kan op de monitor
een fl ikkering ontstaan. In dit geval a.u.b. de FL-schakelaar (4) in de positie „FL"
schuiven. Anders de schakelaar op de positie „OFF" = uitzetten!
AGC (= Auto-Gain-Control/automatische versterkingsregeling)
Auto-Gain-Control zorgt voor een constant videoniveau bij de camera bij verschillende
lichtverhoudingen. Voor signaalversterking stelt u de AGC-schakelaar (3) in de positie
„AGC". Anders de schakelaar op „LOW" zetten.
AES (= Auto-Electronic-Shuter/elektronische sluiter)
De camera regelt zichzelf met de ingebouwde automatische sluiter op de
omgevingshelderheid in. AES-schakelaar (2) in positie „AES" zetten. Anders de
schakelaar op „OFF" (=uit) zetten.
BLC (= Back-Light-Control/tegenlichtcompensatie)
Het merk voor huistechniek voor het hele huis. Kijk voor meer informatie op www.sygonix.com
de
ZOOM
FOCUS
De tegenlichtcompensatie maakt een betere herkenning van donkere vlakken bij
tegenlicht mogelijk. BLC-schakelaar (1) op „BLC" zetten. Anders de BLC-schakelaar (1)
op de positie „OFF" (= uit) zetten.
4. IR-LED´s instellingen
Met de schuifschakelaar (4) „IR-instellingen" kunt u de IR-reikwijdte volgens de
volgende tabel instellen. Afhankelijk van de omgevingshelderheid worden de LED's
automatisch bijgeschakeld.
In de schakelaarpositie „H" branden alle LED's, bij „M" branden de buitenste LED's en
bij „L" branden de binnenste LED's.
IR-LED helderheid IR-bereik
H (High) = groot 25 m - 40 m
M (Middle) = middel 15 m - 25 m
L (Low) = klein 10 m - 15 m
Zijn alle instellingen gedaan resp. beëindigd, dan moet de afdekking weer
worden gemonteerd.
S.v.p. goed afsluiten, zodat er geen vochtigheid kan binnendringen.
Anti-verblinding
Voor het monteren van de anti-verblinding, gaat u als volgt
te werk:
Draai de schroef los om de anti-verblinding naar voren of
naar achteren te schuiven! Bevindt zich de anti-verblinding
in de gewenste positie, moet de schroef weer gefi xeerd
worden om een ongewild verschuiven van het diafragma te
vermijden!
Onderhoud, reiniging & verwijderen
Voordat u de behuizing van de bewakingcamera uitwendig schoonmaakt, moet
u deze van de netspanning loskoppelen. Gebruik voor het schoonmaken van de
buitenkant van de camera een schone, droge en zachte doek. Reinig het glazen front
van de camera heel voorzichtig, om krassen te voorkomen. Gebruik geen agressief
reinigingsmiddel.
Verwijderen
Elektrische en elektronische producten niet via het normale huisvuil
verwijderen!
Het product dient na afl oop van de levensduur volgens de geldende
wettelijke voorschriften afgevoerd te worden.
Technische gegevens
Beeldsensor
Pixels
Resolutie
Lichtgevoeligheid
Kijkhoek
Ruisafstand
Elektronische sluiter
Brandpunt
Witbalans
Video uitgang
Bedrijfspanning
Stroomopname bij IR aan
Stroomopname bij IR uit
IR LED's:
IR-LED-reikwijdte:
Bedrijfstemperatuur
Beschermklasse
Afmetingen (T x H)
Gewicht
Aanbevolen stekkervoedingadapter: : 230 Volt / 12 V/DC / 1 A
Colofon
Deze gebruiksaanwijzing is een publicatie van de fi rma Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.
sygonix.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bij
voorbeeld fotokopie, microverfi lming of de registratie in elektronische gegevensverwerkingsapparatuur, ver-
eisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiks
aanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden. © Copyright 2011 by Sygonix GmbH.
Brandpunt
9 - 22 mm
6 - 12 mm
3,7 - 6 mm
: 8,5 mm (1/3") Color Hi-Res. CCD
: PAL: 752 x 582
: 540TVL
: 0,3 lux / f=2,0 (IR uit) / 0 lux (IR aan)
: 75° - 26°
: > 48 dB (AGC uit)
: PAL: 1/50
: 3,7 - 12 mm
: Auto
: 75 Ohm
: 12 V/DC
: „H" alle LED's, ca. 780 mA
„M" buitenste LED's, ca. 380 mA
„L" binnenste LED's, ca. 320 mA
: ca. 190 mA
: 42 (golfl engte 850 nm)
: tot 40 meter
: -10°C tot +50°C
: IP 66
: ca. 300 x 160 mm
(incl. montagehouder en anti-verblinding)
: ca. 1200 gram
