AVANT A37064 Bedienungsanleitung
Anbaugeräte
Inhaltsverzeichnis
Quicklinks
Deutsch
Bedienungsanleitung für Anbaugeräte
www.avanttecno.com

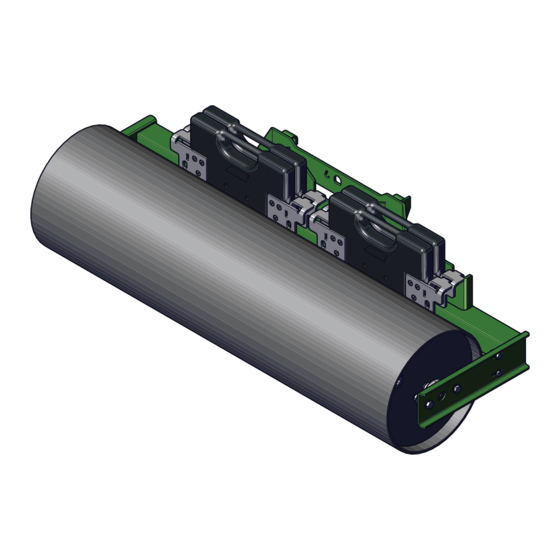

Verdichterrolle
Produktnummer
Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das
Anbaugerät in Betrieb nehmen.
Bewahren Sie die Bedienungsanleitung für evtl. später
auftretende Fragen gut auf.
Hersteller:
e-mail: sales@avanttecno.com
A37064 / A37488
Ylötie 1
33470 YLÖJÄRVI
FINLAND
Tel. +358 3 347 8800
Fax +358 3 348 5511
Verdichterrolle 2018 1
Inhaltsverzeichnis
Verwandte Anleitungen für AVANT A37064
Inhaltszusammenfassung für AVANT A37064
- Seite 1 Deutsch Verdichterrolle 2018 1 Bedienungsanleitung für Anbaugeräte Verdichterrolle Produktnummer A37064 / A37488 Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das Anbaugerät in Betrieb nehmen. Bewahren Sie die Bedienungsanleitung für evtl. später auftretende Fragen gut auf. Hersteller: Ylötie 1 33470 YLÖJÄRVI FINLAND Tel.
- Seite 2 Verdichterrolle 2018 1 1602 1500 ...
-
Seite 3: Inhaltsverzeichnis
Verdichterrolle 2018 1 INHALTSVERZEICHNIS 1. VORWORT ..............................4 In diesem Handbuch verwendete Warnsymbole ......................5 2. VERWENDUNGSZWECK ........................6 3. SICHERHEITSANWEISUNG FÜR DIE VERWENDUNG DER WALZENPRESSE ......8 4. TECHNISCHE DATEN ...........................11 Sicherheitsetiketten und Hauptkomponenten des Anbaugeräts ..............11 ... -
Seite 4: Vorwort
4 (18) 1. Vorwort Avant Tecno Oy möchte Ihnen für den Kauf dieses Anbaugerätes für Ihren Avant-Lader danken. Es wurde auf Grundlage einer jahrelangen Erfahrung in der Produktentwicklung und -herstellung konzipiert und hergestellt. Indem Sie sich mit diesem Handbuch und den folgenden Anweisungen vertraut machen, gewährleisten Sie Ihre Sicherheit sowie einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. -
Seite 5: In Diesem Handbuch Verwendete Warnsymbole
5 (18) In diesem Handbuch verwendete Warnsymbole Die folgenden Warnsymbole werden in diesem Handbuch verwendet. Sie weisen auf Faktoren hin, die berücksichtigt werden müssen, um das Risiko von Verletzungen oder Sachschäden zu minimieren: WARNUNG:SICHERHEITSHINWEISSYMBOL Dieses Symbol bedeutet: „Warnung, Vorsicht! Es geht um Ihre Sicherheit!“... -
Seite 6: Verwendungszweck
Es steht möglicherweise ein separater Ersatzteilkatalog zur Verfügung. Kontaktieren Sie hierfür Ihren Avant-Händler. Machen Sie sich mit den Anweisungen im Handbuch hinsichtlich Service- und Wartungsarbeiten vertraut. Bitte kontaktieren Sie Ihren AVANT-Händler, wenn Sie weitere Fragen zum Betrieb oder zur Wartung des Geräts haben oder wenn Sie Ersatzteile oder Wartungsdienstleistungen benötigen. ... - Seite 7 7 (18) Tabelle 1 – Verdichterrolle – Kompatibilität mit Avant-Ladern Modell 525LPG 313S 320S 755i 225LPG 760i A37064 A37488 ...
-
Seite 8: Sicherheitsanweisung Für Die Verwendung Der Walzenpresse
8 (18) 3. Sicherheitsanweisung für die Verwendung der Walzenpresse Bitte beachten, dass Sicherheit das Ergebnis mehrerer Faktoren ist. Die Kombination Lader-Anbaugerät verfügt über eine sehr hohe Leistung und unsachgemäße oder sorglose Nutzung oder Wartung kann zu schweren Körperverletzungen oder Sachschäden führen. Daher müssen sich Bediener vor der Inbetriebnahme mit der sachgemäßen Bedienung sowie mit den Benutzerhandbüchern des Laders und des Anbaugeräts vertraut machen. - Seite 9 9 (18) Schalten Sie den Lader ab und bringen Sie das Anbaugerät in eine sichere Position, wie im sicheren Stoppverfahren dargestellt ist, bevor Sie Reinigungs-, Wartungs- oder Einstellungsarbeiten durchführen. Achten Sie auf die Umgebung sowie auf andere Personen und Maschinen in WARNUNG unmittelbarer Nähe.
- Seite 10 10 (18) Halten Sie das Anbaugerät sicher an, bevor Sie sich dem Anbaugerät nähern: Halten Sie das Anbaugerät stets gemäß dem sicheren Stoppverfahren an, bevor Sie den Fahrersitz verlassen. Das sichere Stoppverfahren vermeidet jedwede versehentliche Bewegung des Anbaugeräts. Beachten Sie, dass sich das Anbaugerät auch dann bewegen kann, wenn der Motor des Laders abgeschaltet ist.
-
Seite 11: Technische Daten
11 (18) 4. Technische Daten Tabelle 2: Verdichterrolle – Spezifikationen des Anbaugeräts Produktnummer A37064 A37488 Arbeitsbreite: 1500 mm 1500 mm Gesamtbreite: 1605 mm 1605 mm Walzendurchmesser: 400 mm 406 mm Länge: 610 mm 610 mm Gewicht (ohne Zusatzgewichte & 100 kg... - Seite 12 12 (18) Typenschild des Anbaugerätes A423244 Tabelle 3 – Positionen von Warnhinweisen und Aufklebern Aufkleber Warnhinweis A46771 Missbrauchsgefahr – Lesen Sie vor der Verwendung die Anweisungen. A46772 Quetschgefahr – Gehen Sie niemals unter einem angehobenen Anbaugerät hindurch; halten einen Sicherheitsabstand einem angehobenen Gerät ein.
-
Seite 13: Zusammenbau Des Anbaugeräts
Nicht in dem Bereich zwischen Anbaugerät und Lader aufhalten. Das Anbaugerät nur auf ebenem Untergrund anbauen.. WARNUNG Niemals ein Anbaugerät bewegen oder anheben, das nicht verriegelt worden ist. Avant-Schnellkupplungssystem: Schritt 1: Die Verriegelungsbolzen auf der Schnellkupplungsplatte anheben und rückwärts die Verriegelungsöffnung einfahren, sodass sie in der oberen... - Seite 14 14 (18) Risiko herabfallender Gegenstände – Verhindern Sie ein Hinunterfallen des Anbaugeräts. Ein Anbaugerät, das nicht vollständig mit dem Lader verriegelt ist, kann auf den Hubarm oder auf den Boden in Richtung des Fahrers oder während der Fahrt unter den Lader fallen, wodurch die Kontrolle über den Lader verloren geht.
-
Seite 15: Betrieb Des Anbaugeräts
Anbaugerät und Schnellkupplungsplatte des Laders montiert. Der Adapter ermöglicht das seitliche abkippen des Anbaugeräts für effiziente Planierarbeiten oder Nivellierungsarbeiten. Die Anweisungen lesen, die mit dem Kipp-Adapter mitgeliefert werden. Weitere Informationen zum Kippadapter erhalten Sie von ihremr AVANT oder auf den AVANT Webseiten unter www.avanttecno.com. ... -
Seite 16: Wartung Und Service
16 (18) 7. Wartung und Service Das Anbauberät wurde konzipiert, um so wartungsfrei wie möglich zu sein. Die kontinuierlichen Wartungsarbeiten beinhalten eine regelmäßige Reinigung und Schmierung sowie die Überwachung des Zustandes des Anbaugeräts. Aufgrund der Quetschgefahr durch sich absenkende Maschinenteile müssen alle Wartungsarbeiten durchgeführt werden, wenn sich die sich bewegenden Teile vollständig abgesenkt haben und das Anbaugerät flach auf dem Boden steht. -
Seite 17: Garantiebestimmungen
17 (18) 8. Garantiebestimmungen Avant Tecno Oy gewährt eine Garantie von einem Jahr (zwölf Monate) ab dem Kaufdatum des von ihm hergestellten Anbaugeräts. Die Garantie deckt folgende Reparaturkosten: Die Arbeitskosten sind gedeckt, wenn die Reparatur nicht im Werk durchgeführt wird. - Seite 18 ...
