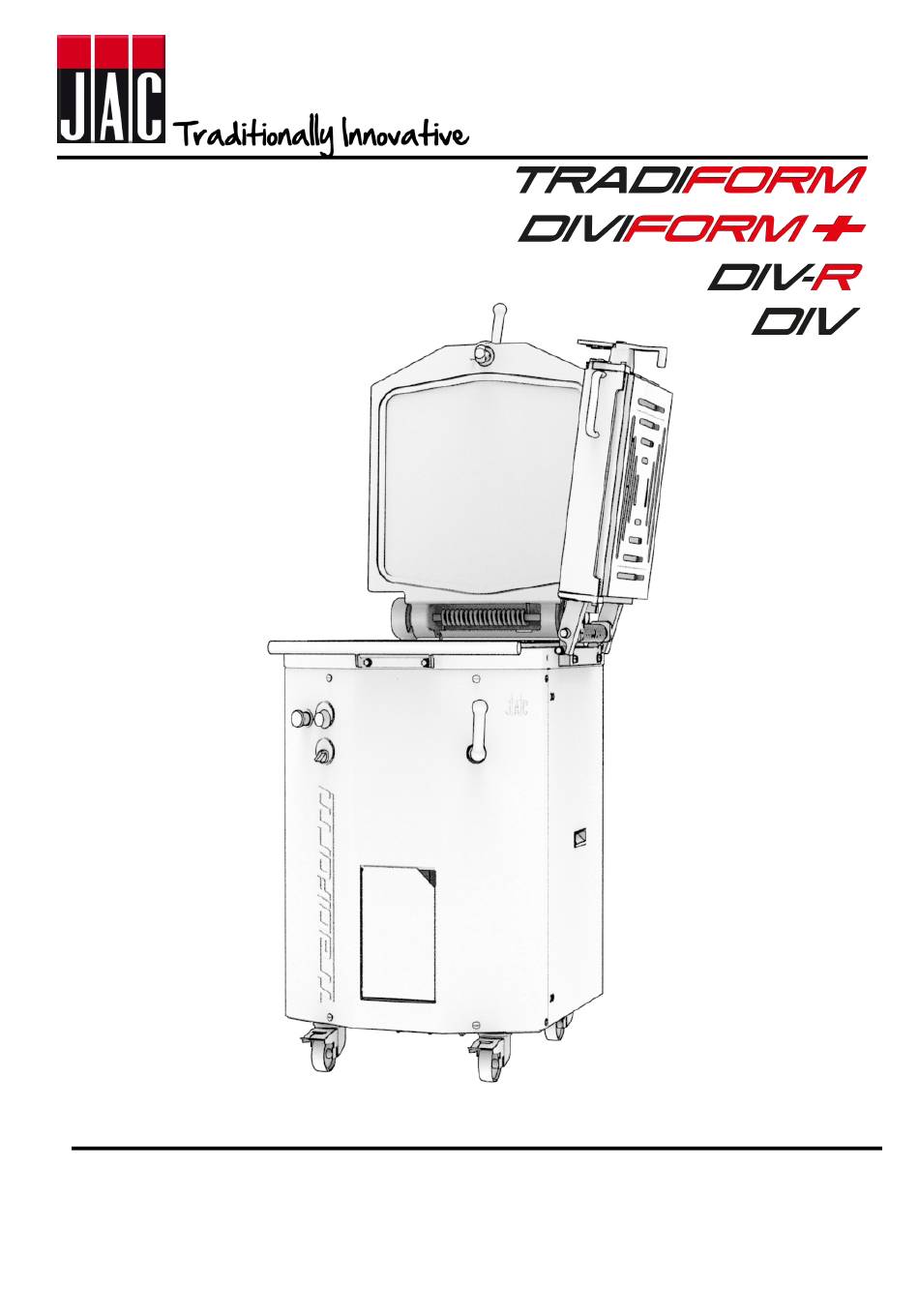

  • Seite 29 Teigteller-Formteiler Tradiform VOR DER INBETRIEBNAHME ------------------------------------------------------------------------------------------------ 30 GARANTIE --------------------------------------------------------------------------------------------------------------------------- 30 WARNHINWEISE ------------------------------------------------------------------------------------------------------------------ 32 TECHNISCHE DATEN ------------------------------------------------------------------------------------------------------------ 33 Technische Daten ------------------------------------------------------------------------------------------------------------ 33 Material der Teile, die in Kontakt mit dem Teig kommen --------------------------------------------------------- 33 INSTALLATION UND INBETRIEBNAHME -------------------------------------------------------------------------------- 34 Auspacken der Maschine -------------------------------------------------------------------------------------------------- 34 Aufstellung --------------------------------------------------------------------------------------------------------------------- 34 Elektrischer Anschluss ----------------------------------------------------------------------------------------------------- 34 Inbetriebnahme --------------------------------------------------------------------------------------------------------------- 35...

  • Seite 30: Vor Der Inbetriebnahme

    Deutsch VOR DER INBETRIEBNAHME Vielen Dank, dass Sie sich für ein Gerät von JAC entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme dieser Maschine aufmerksam durch. Dies dient zu Ihrer Sicherheit und zum Schutz der Maschine vor Schäden.
  • Seite 31 Falls keine Wartung durch einen zugelassenen Vertreter erfolgt, ist die Garantie auf ein Jahr begrenzt. Diese Garantie deckt nicht: - den Austausch von Ersatzteilen (siehe Abschnitt 9) - Teile, die unser Kundendienst nicht als defekt anerkennt - Probleme, die sich aus einer ungewöhnlichen Nutzung des Produktes ergeben - Probleme, die darauf zurückzuführen sind, dass die Installation nicht durch einen zugelassenen Vertreter durchgeführt wurde - Beschädigungen oder Probleme, die auf einen Transportschaden oder auf die...

  • Seite 32: Warnhinweise

    WARNHINWEISE Bitte bewahren Sie diese Bedienungsanleitung unbedingt zusammen mit der Maschine zum späteren Nachlesen auf. Bei Verkauf oder Weitergabe der Maschine übergeben Sie bitte diese Bedienungsanleitung an den neuen Besitzer bzw. Benutzer, damit dieser über die Funktionsweise der Maschine und die Warnhinweise informiert ist und diese befolgen kann. Diese Warnhinweise dienen Ihrer Sicherheit und der Sicherheit anderer.

  • Seite 33: Technische Daten

    TECHNISCHE DATEN Technische Daten DIV-R DIVIFORM DIVIFORM+ TRADIFORM Höhe geöffneter Deckel 1759 1759 1604 1759 1759 und Rahmen (mm) Breite (mm) Tiefe (mm) 800 x 880 x 800 x 880 x 800 x 880 x Verpackungsmaße (mm) 800 x 880 x 1250...

  • Seite 34: Installation Und Inbetriebnahme

    INSTALLATION UND INBETRIEBNAHME Auspacken der Maschine Unsere Maschinen werden zur Lieferung ab Werk auf Paletten verpackt, mit Umreifungsbändern gesichert und mit einer Kartonverpackung geschützt. Prüfen Sie die Verpackung bei Erhalt auf Beschädigungen und teilen Sie dem Spediteur etwaige Transportschäden direkt mit. A.

  • Seite 35: Inbetriebnahme

    Prüfen Sie vor dem Anschließen der Maschine an das Stromnetz unbedingt, ob die Spannungsversorgung für die Maschine geeignet ist (siehe Angaben auf dem Typenschild), um eine Außerbetriebnahme beim Einschalten zu vermeiden. Dieses Gerät entspricht den Maschinenrichtlinien 2006/42/EG, 2014/35/EU, 2014/30/EU und ist daher mit dem CE-Zeichen gekennzeichnet.

  • Seite 36: Bedienelement Und Sicherheitsvorrichtung

    D. Teig in den Trog geben und grob mit der Hand verteilen. E. Soweit erforderlich, die Oberseite des Teigs leicht bemehlen. F. (DIV-R und TRADIFORM) Der Stapeldruck lässt sich mit dem Griff an der Vorderseite einstellen. G. Mit der Option 10/20 können Sie mit dem Wahlschalter an der Vorderseite einstellen, ob der Teig in 10 oder 20 Teiglinge geteilt wird.
  • Seite 37 H. Am Bedienhebel ziehen, um die Gusswannen nach oben zu bewegen und den Teig zu teilen. I. Leicht gegen den Hebel drücken, um Druck entweichen zu lassen und den Deckel zu öffnen. J. Den Deckel öffnen. K. Den Rahmen schließen. L.

  • Seite 38: Instandhaltung

    INSTANDHALTUNG Täglich durch einen eingewiesenen Bediener (Fig.15) A. Gusswannen und Messer absenken und den Trog und den Deckel reinigen. B. Drücken Sie die Taste zur Messerreinigung, damit die Messer hochgefahren werden. C. Das Not-Aus betätigen, die Maschine vom Stromnetz nehmen und die Messer reinigen. D.

  • Seite 39: Ersatzteile

    Bitte lassen Sie bei der Bestellung von Ersatzteilen von Ihrem Vertreter anhand des Ersatzteilkatalogs des Herstellers prüfen, um welche Teile es sich genau handelt. Dabei stets die Maschinennummer auf dem Typenschild mitteilen. Ihr Vertreter bestellt das Ersatzteil dann bei JAC. Liste der ERSATZTEILE NAME...

  • Seite 40: 10 Störungen Und Fehler

    10 STÖRUNGEN UND FEHLER ACHTUNG: Vor jedem Eingriff an der Maschine ist die Maschine zwingend von der Stromversorgung zu trennen. Problem Fehlersuche Sofort den Deckel öffnen, damit der Teig im Troginneren nicht fermentiert. (Falls der Griff von Hand schwer zu öffnen ist, richten Sie sich nach Problem 7.) Problem 1: Die Maschine lässt sich nicht Die allgemeine Versorgung und die Versorgung des Motors...

  • Seite 41: 11 Liste Der Abgebildeten Teile Und Funktionen

    Trog Gusswannen Mehlaustrag Tragegriff Rollen mit Bremse Schließhebel des Deckels Deckelverschlussexzenter Gitterrahmen Türgriff Druckregelungsschalter Messer Messerreinigung (nur DIV, DIV-R und TRADIFORM) Wahlschalter 10/20 (Option 10/20) Not-Aus Bedienhebel Arbeitsbereich Mehlauffangbehälter Druckregelung Piktogramm Stromschlaggefahr Schaltplan Piktogramm Quetschgefahr. Befüllvorrichtung für Easyflour-Bemehler Einstellcursor für die Leistung des Easyflour-Bemehlers...
