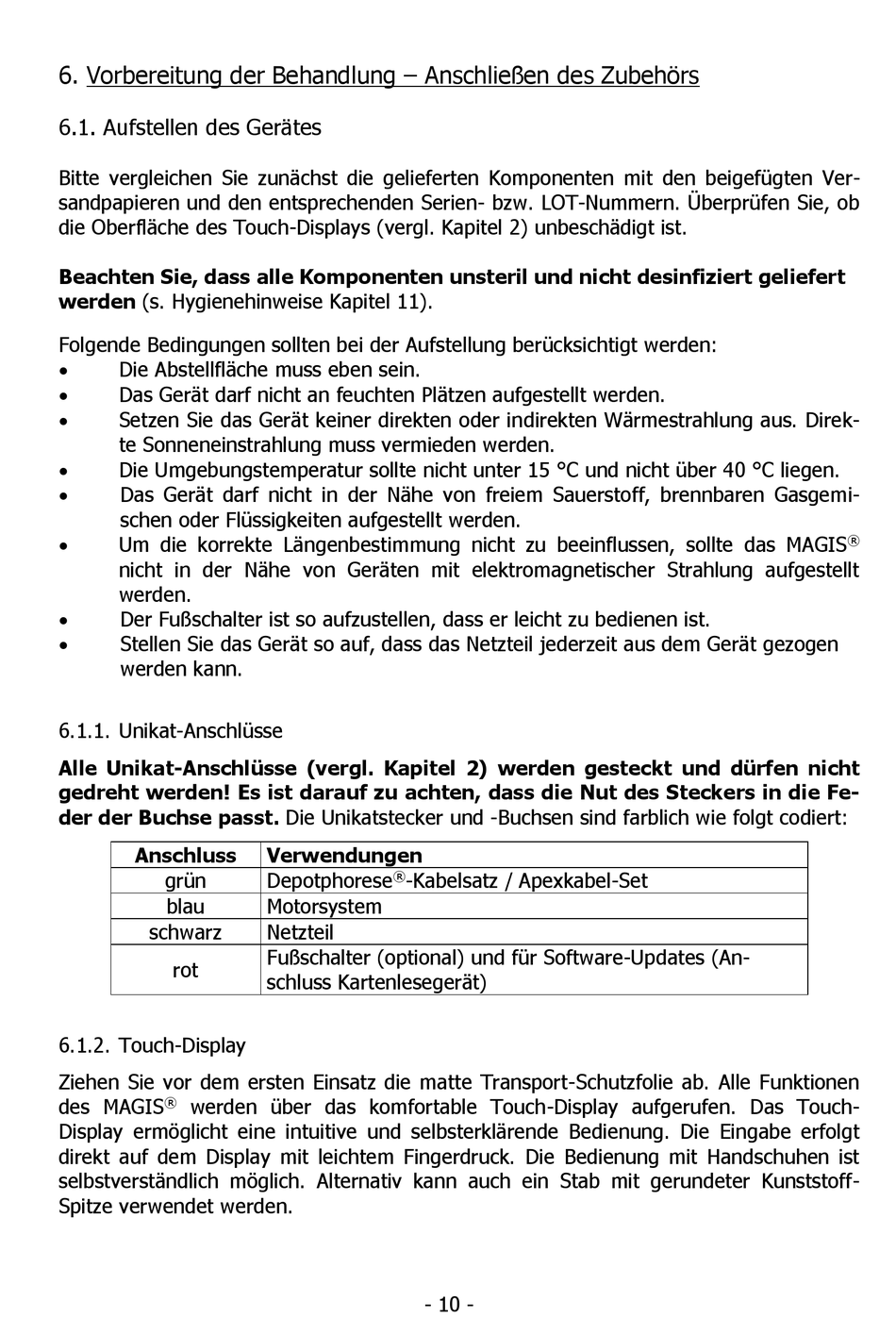

6. Vorbereitung der Behandlung – Anschließen des Zubehörs
6.1. Aufstellen des Gerätes
Bitte vergleichen Sie zunächst die gelieferten Komponenten mit den beigefügten Ver-
sandpapieren und den entsprechenden Serien- bzw. LOT-Nummern. Überprüfen Sie, ob
die Oberfläche des Touch-Displays (vergl. Kapitel 2) unbeschädigt ist.
Beachten Sie, dass alle Komponenten unsteril und nicht desinfiziert geliefert
werden (s. Hygienehinweise Kapitel 11).
Folgende Bedingungen sollten bei der Aufstellung berücksichtigt werden:
Die Abstellfläche muss eben sein.
Das Gerät darf nicht an feuchten Plätzen aufgestellt werden.
Setzen Sie das Gerät keiner direkten oder indirekten Wärmestrahlung aus. Direk-
te Sonneneinstrahlung muss vermieden werden.
Die Umgebungstemperatur sollte nicht unter 15 °C und nicht über 40 °C liegen.
Das Gerät darf nicht in der Nähe von freiem Sauerstoff, brennbaren Gasgemi-
schen oder Flüssigkeiten aufgestellt werden.
Um die korrekte Längenbestimmung nicht zu beeinflussen, sollte das MAGIS
nicht in der Nähe von Geräten mit elektromagnetischer Strahlung aufgestellt
werden.
Der Fußschalter ist so aufzustellen, dass er leicht zu bedienen ist.
Stellen Sie das Gerät so auf, dass das Netzteil jederzeit aus dem Gerät gezogen
werden kann.
6.1.1. Unikat-Anschlüsse
Alle Unikat-Anschlüsse (vergl. Kapitel 2) werden gesteckt und dürfen nicht
gedreht werden! Es ist darauf zu achten, dass die Nut des Steckers in die Fe-
der der Buchse passt. Die Unikatstecker und -Buchsen sind farblich wie folgt codiert:
Anschluss
grün
blau
schwarz
rot
6.1.2. Touch-Display
Ziehen Sie vor dem ersten Einsatz die matte Transport-Schutzfolie ab. Alle Funktionen
des MAGIS
®
werden über das komfortable Touch-Display aufgerufen. Das Touch-
Display ermöglicht eine intuitive und selbsterklärende Bedienung. Die Eingabe erfolgt
direkt auf dem Display mit leichtem Fingerdruck. Die Bedienung mit Handschuhen ist
selbstverständlich möglich. Alternativ kann auch ein Stab mit gerundeter Kunststoff-
Spitze verwendet werden.
Verwendungen
Depotphorese
®
-Kabelsatz / Apexkabel-Set
Motorsystem
Netzteil
Fußschalter (optional) und für Software-Updates (An-
schluss Kartenlesegerät)
- 10 -
®
