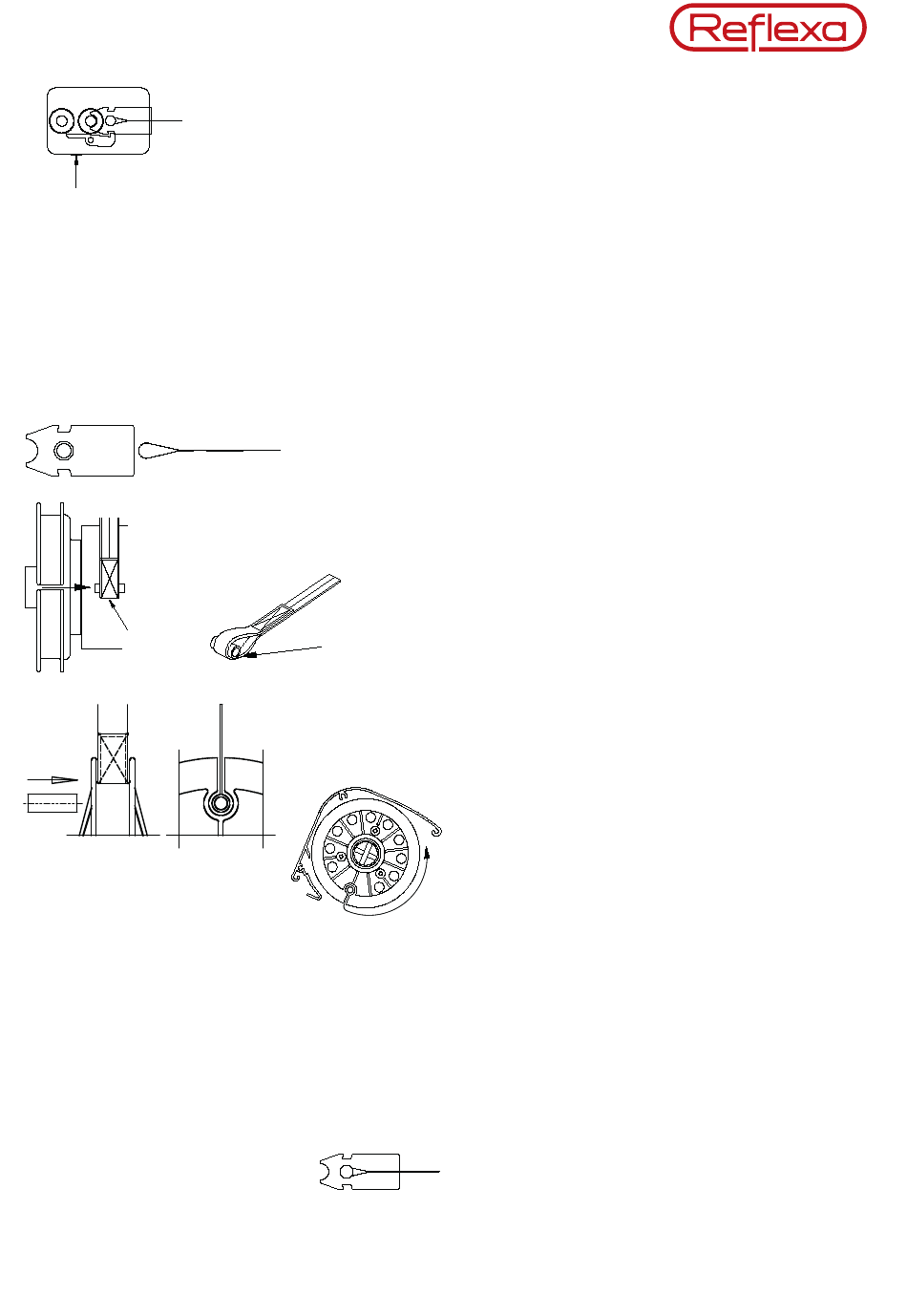

3. Demontage der Zugbänder
Entriegeln Sie die Zugbänder aus den Laufwagen.
Achtung: Zugbänder sind unter Spannung!
Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen auf der Un-
terseite der Laufwagen, stecken Sie einen Schraubendreher in die Öffnung
und drücken diesen nach oben.
Halten Sie die Zugbänder währenddessen gut fest!
Die Demontage und Montage der Zugbänder macht man am besten zu
zweit!
Drücken Sie die Stopfen wieder in die Öffnungen.
Nehmen Sie das Zugband vom Blech herunter
Wickeln Sie die Zugbänder von den Gurtscheiben ab.
Nehmen Sie die Zugbänder seitlich aus den Gurtscheiben heraus (2).
Nehmen Sie das kurze Stück Keder (3) aus den Schlaufen der Zugbänder
heraus.
4. Montage der Zugbänder Wickelscheibe
Stecken Sie das kleine Stück Keder in die Schlaufe des jeweiligen Zugban-
des und schieben Sie diese in die dafür vorgesehene Öffnung der Wickel-
scheiben.
Achtung, auf der Motorgegenseite befinden sich 2 Öffnungen in der Wickel-
scheibe. Hier muss die gleiche Position wie auf der Motorseite verwendet
werden.
Wickeln Sie die Zugbänder 3-Mal von Hand um die Wickelscheiben,
„entgegen der Tuchwicklung!"
5. Montage der Zugbänder
Die Zugbänder:
Über die Umlenkrolle im Markisenkasten legen (1)
In den unteren Schlitz der Führungsschiene legen
Fahren Sie die Markise wieder ganz zu
Um die untere Umlenkrolle führen (2)
Im oberen Schlitz der Führungsschiene zurückführen
Die Schlaufen der Zugbänder um den Bolzen der Bleche legen
Zugbänder ziehen (ca. 300 mm) und die Bleche (3) in die Laufwagen (4)
einschieben bis diese eingerastet ist
