Pauli + Sohn 8131ZN Montageanleitung Seite 6

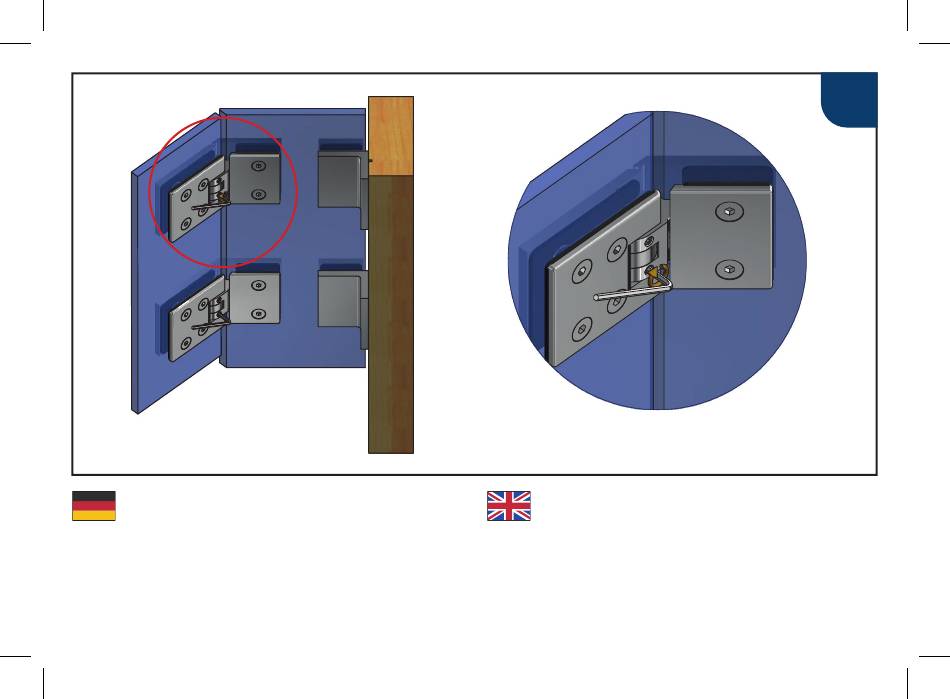

Wenn der Türfl ügel ausgerichtet ist, kann die Null-
lage eingestellt werden. Dazu werden zunächst
die Befestigungsschrauben der Nulllageneinstellung gelöst.
Dann wird der Türfl ügel im gewünschten Winkel ausge-
richtet und die Schrauben wechselseitig auf das max.
Anzugsmoment von 6,5N·m wieder festgezogen und nach
ca. 15 Minuten nachgezogen.
once the door panel is aligned, the closed position
can be set. to do this, fi rst loosen the set screws of the
closed position adjustment. then the door panel is aligned to
the desired angle and the screws are tightened alternately to
the maximum tightening torque of 6.5N·m and retightened
after approx. 15 minutes.
4
2x pro Band
max. 6,5 N·m
2x per hinge
max. 6,5 N·m
