Pauli + Sohn 8131ZN Montageanleitung Seite 2

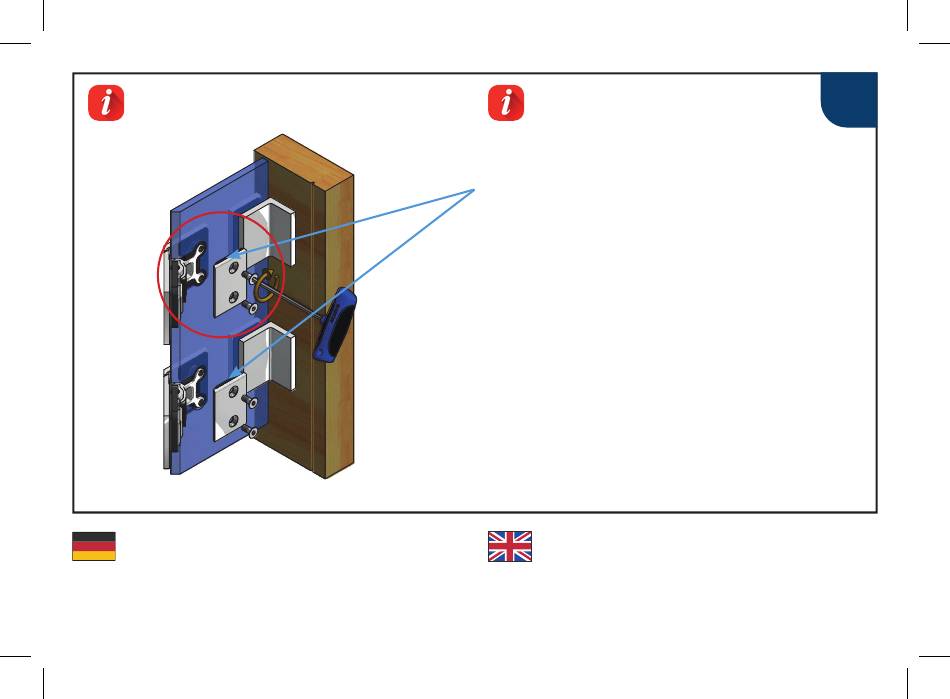

Vor der Montage der Bänder, muss darauf geachtet
werden, das die Nulllagenverstellung gelöst ist.
max. 10 N·m
Die Glasaufnahme des Sauna-Pendeltürband-
Seitenteiles mittig im Glasausschnitt positionieren,
um den größtmöglichen Verstellbereich für die Einstellung
der Dusche zu gewährleisten.
Benötigtes Werkzeug: Innensechskantschlüssel SW4mm
before mounting the hinges, make sure that the
closed position adjustment is loosened.
Die Dicke der HX-Einlagen richtet sich nach der
verwendeten Glasstärke:
8 mm Glas: 2 mm HX-Einlagen
10 mm Glas: 1 mm HX-Einlagen
Achtung: Im Lieferzustand sind HX-Einlagen für
8 mm Glas eingebaut.
the required thickness of the rubber inserts depends on the
glass thickness:
8 mm glass: 2 mm rubber inserts
10 mm glass: 1 mm rubber inserts
caution: supplied with rubber inserts for 8 mm
Position the glass receiver of the side part of the
sauna door hinge in the center of the glass cut-out
to ensure the largest possible adjustment range for setting
the shower. Required tools: 4mm Allen key
1
glass
