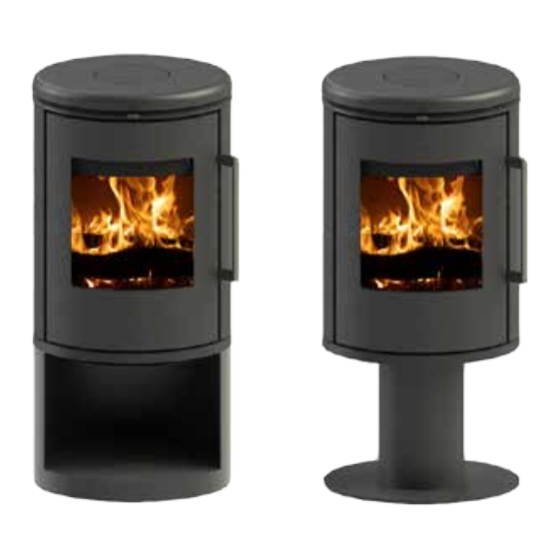

Morso 6840 Aufstellungs- Und Bedienungsanleitung
Verwandte Anleitungen für Morso 6840
Inhaltszusammenfassung für Morso 6840

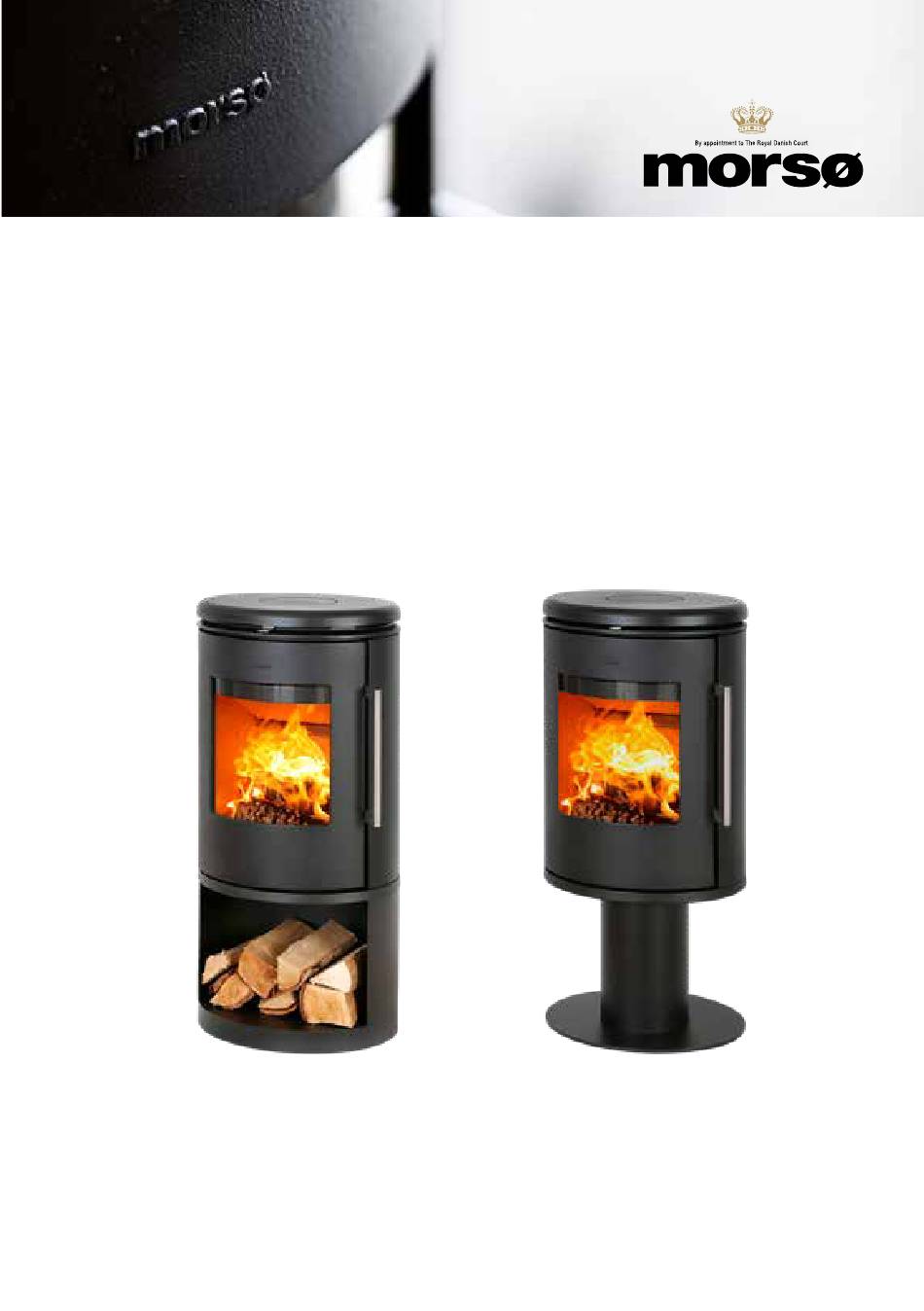

- Seite 1 Aufstellungs- und Bedienungsanleitung 6 840, 6841, 6843, 6848, 6890 & 6891 DIN · EN 13240 · 15a B-VG · NS 3058-3059 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. Inhalt Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
1.0 Aufstellen Ihres Morsø-Ofens 1.1 Auspacken des Ofens Der Morsø-Ofen 6800 wiegt zwischen 110 und 125 kg. Um Schäden zu vermeiden empfeh- len wir, das Auspacken und Aufstellen von 2 Personen ausführen zu lassen. Die Topplatte, die lose liegt, entfernen, bevor die Brennkammer von der Holzpalette geho- ben wird. -
Seite 4: Aufstellungsort Des Ofens/Einzuhaltende Abstände
Min. afstand til brandbar hjørnevæg for Morsø 6100 Min. Abstand zu brennbarem Material: Min. afstand til brandbar hjørnevæg for Morsø 6100 Ofen typ Hinter dem Ofen (A) Zu Seiten des Ofens Abstand zum Mo- biliar Morsø 6800 150 mm 400 mm 900 mm nicht isoliertes Rohr 1.4 Aufstellungsort des Ofens/einzuhaltende Abstände... -
Seite 5: Schornstein
Fußböden Vor den Feuerungsöffnungen von Feuerstätten für feste Brernnstoffe sind Fußböden aus brennbaren Baustoffen durch einen Belag aus nichtbrennbaren Baustoffe zu schützen. Der Belag muss sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feuerungsöffnung hinaus erstrecken. 1.5 Schornstein Wenn es die örtlichen Bestimmungen erlauben, kann der Ofen an einen Schornstein ange- schlossen werden, an den bereits eine andere geschlossene Feuerstelle angeschlossen ist (z.B. -
Seite 6: Platzierung Der Rauchleitplatten
1.6 Rohranschluss Die obere gusseiserne Topplatte vom Ofen abheben. Beachten Sie, dass die beigefügte runde Gussdeckplatte auf der oberen gusseiserne Topplatte angebracht werden muss, wenn das Rauchrohr rückwärtig am Ofen montiert werden soll. Montage mit oberem Rauchausgang Der Kaminofen ist ab Werk so vormontiert, dass der beiliegende Rauchausgang (1) mit dem beiliegenden Kugelfänger und den Schrauben gegen oben gerichtet montiert wird. -
Seite 7: Anschluss An Einen Gemauerten Schornstein
1.7 Anschluss an einen gemauerten Schornstein Eine Mauerbuchse für das Rauchrohr wird in die Wand eingemauert und das Rauchrohr in diese eingeführt. Das Rohr darf nicht in die Schornsteinöffnung hineingesteckt werden, sondern darf nur bis zur Innenseite der Lichtöffnung des Schornsteins reichen. Die Verbindungen Ofen/Rohr und Rohr/Mauerbuchse werden mit Glasschnur abgedichtet. -
Seite 8: Faktoren, Die Den Schornsteinzug Beeinflussen
1.9 Faktoren, die den Schornsteinzug beeinflussen Tritt beim Öffnen der Feuerungstür Rauch aus, beruht das auf schlechtem Schornsteinzug. Für diesen Ofentyp ist ein Schornsteinzug von mindestens 12 pa erforderlich, damit die Ver- brennung zufriedenstellend verläuft und kein Rauch austritt. Die Gefahr eines Rauchaustritts besteht jedoch auch, wenn die Ofentür bei seh r starkem Heizen geöffnet wird. - Seite 9 Wertetripel zur Berechnung des Schornsteins nach EN 13384 für den Kaminofen serie 6840, 6848 der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwärmeleistung 5 kW Betriebsweise geschlossen Brennstoff Scheitholz Abgasmassenstrom bez. auf NWL 4,5 m (g/s) Abgastemperatur gemessen im Abgasstutzen 266°...
-
Seite 10: Feuerungstechnik/Einsatz Des Ofens
2.0 Feuerungstechnik/Einsatz des Ofens Ihr Ofen ist so konstruiert, dass er an zwei Stellen eine Luftzufuhr hat. Eine erwärmte Verbrennungsluft wird der Verbrennung mit hoher Geschwindigkeit über die Glas- scheibe zugeführt und wird mithilfe des Griffs über der Tür betätigt. Die Verbrennungsluft wird zugeführt, wenn der Griff nach rechts geschoben wird, und die Zufuhr unterbrochen, wenn der Griff nach links geschoben wird. -
Seite 11: Anheizen Und Feuerungsintervalle
2.1 Anheizen und Feuerungsintervalle Während des Anheizens wird eine große Menge Luft benötigt. Wenn der Ofen ganz kalt ist, ist es vorteilhaft, die Tür in den ersten Minuten angelehnt zu lassen und die Zufuhr von Ver- brennungsluft auf max. Öffnung zu stellen. Damit sich auf dem Boden des Ofens eine isolierende Ascheschicht bilden kann, sollten Sie beim ersten Anheizen 1-1,5 kg trockenes Kleinholz verbrennen. - Seite 12 4. Stellt man fest, dass der Schornstein so warm ist, dass ein Zug vorhanden ist (nach 5-10 Min.), schließt man die Feuer- tür ganz. Sind alle entsprechenden Voraussetzungen erfüllt, hat sich nach weiteren ca. 15-20 Min. eine gleichmäßige Glut- schicht im Kaminofen gebildet. 5.
- Seite 13 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Wei- se vermeiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schorn- steinzug. Öffnen Sie nie die Ofentür bei starkem Heizen.
-
Seite 14: Regelmäßige Wartung Des Ofens
3.0 Regelmäßige Ofenpflege 3.1 Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe ge- strichen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. -
Seite 15: Reinigung Des Ofens
Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen. - Verwendung von zu viel trockenem Holz (Möbelabfallholz). - Zu viel Ruß oben auf den Rauchleitplatten (siehe Abschnitt Reinigung). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche). Raumheizvermögen Das Raumheizvermögen ist entsprechend EN 13240 für Räume, deren Wärmedämmung nicht den Anforderungen der Wärmeschutzverordnung entspricht, für eine ennwärmeleistung von 5,9 kW. - Seite 16 1. Die unterste Rauchleitplatte ein wenig anheben und hal- ten. Dadurch werden die Seitensteine gelöst. 2. Den ersten Seitenstein kippen und herausnehmen. 3. Den zweiten Seitenstein kippen und herausnehmen. 4. Nach Entfernung der Seitensteine die untere Rauchleit- platte herabsenken und herausheben.
- Seite 17 5. Die obere Rauchleitplatte aus ihrer Halterung heraus- heben und herauskippen. 6. Stellen Sie sicher, dass die Rauchleitplatten und Steine wieder korrekt montiert sind, bevor Sie nach einer Reini- gung den Kaminofen anheizen. Asche Wie oben beschrieben, sollte der Boden der Brennkammer mit einer Ascheschicht von ca. 1 cm bedeckt sein, damit eine hohe Verbrennungstemperatur erzielt wird.
-
Seite 18: Wartungsteile Für 6800
Wartungsteile für 6800 Beschreibung Artikelnr. Zwischenboden 34611000 Obere Rauchumlenkplatte 79610600 Untere Rauchumlenkplatte 79610500 Tertiärbox 71610561 Glas 79610100 Seitenstein rechts 79610200 Seitenstein links 79610300 Rückstein 79610400... -
Seite 19: Garantie Produkt Registrierung
Garantie Produkt Registrierung MORSØ 10-JAHRES-GARANTIESCHEIN In jedem Morsø-Ofen stecken mehr als 160 Jahre Entwicklungs- und Produktionserfahrung. Die Qua- litätskontrolle steht seit jeher im Mittelpunkt unseres Herstellungsprozesses und wir haben in allen wichtigen Produktionsphasen wirksame Maßnahmen zur Qualitätssicherung umgesetzt. Darum bietet Morsø... -
Seite 20: Gute Glutschicht
WICHTIG! Umweltfreundlich und sicher heizen! • Nur trockenes Holz verwenden Verwenden Sie nur trockenes (max. 20% Feuchtigkeitsgehalt) und unbehandeltes Holz. Die Scheite müssen gespalten und 8 - 12 cm dick sein. • Anzünden Mit trockenem Reisig anzünden (verwen- den Sie 1 - 2 kg). Lassen Sie während der Anzündphase die Tür angelehnt und hal- ten Sie sich in der Nähe des Ofens auf.
