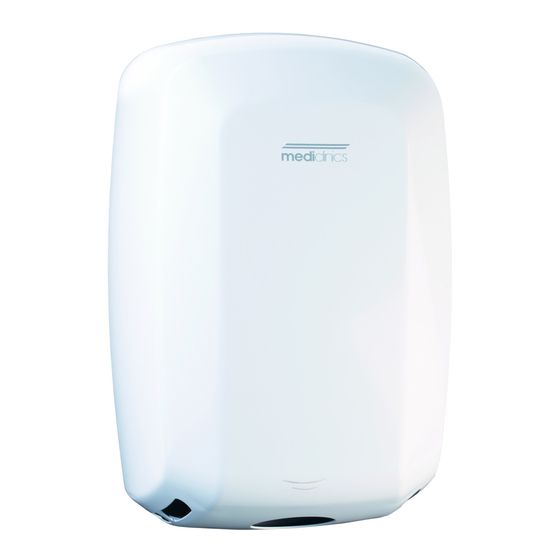

Mediclinics Machflow Serie Montage- Und Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Machflow Serie:
- Handbuch (64 Seiten) ,
- Installations- und bedienungsanleitung (77 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Mediclinics Machflow Serie
Inhaltszusammenfassung für Mediclinics Machflow Serie
- Seite 27 DEUTSCH Bitte lesen und beachten Sie sorgfältig folgende Sicherheitshinweise, bevor Sie irgendwelche Vorgänge durchführen: - Die Vorrichtung darf ausschließlich durch einen qualifizierten Techniker installiert, eingestellt oder gewartet werden. All diese Vorgänge sind stets in Übereinstimmung mit den gegenwärtigen gesetzlichen europäischen Installationsstandards und den örtlichen Installationsvorschriften vorzunehmen.
-
Seite 28: Montage
Die von dem Handtrockner erzeugte Luftgeschwindigkeit kann ebenfalls eingestellt werden, wodurch ein optimales Gleichgewicht zwischen Trockenleistung und Lärmpegel erreicht wird. Die Geräte sind mit einem intelligenten Detektionssystem ausgestattet und können zwischen fest eingerichteten Elementen (Marmor, Fensterbrettern oder ähnlichen Gegenständen) unterscheiden. - Seite 29 Montage Der Netzanschluss wird in erster Linie und am Besten durch eine hintere Leitung vorgenommen. Um die Montage des Handtrockners vorzunehmen, müssen Sie folgende Schritte befolgen: Bohren Sie vier 8 mm groβe Löcher mit (0,31”) Durchmesser in die Wand und verwenden Sie dabei die mitgelieferte Schablone (Abb.
- Seite 30 Bei dem gesamten Verkopplungsprozess des Gehäuses an die Basis muss besonders darauf geachtet werden den elektronischen Schaltkreis nicht zu beschädigen, der sich unterhalb der Düse des Handtrockners befindet (Abb. 11). Es ist ebenfalls sehr wichtig sich zu vergewissern, dass das Gehäuse, nachdem es an die Basis montiert und geschraubt wurde, mit dem Plastikschutz versehen ist, der auf angemessene Weise in das untere U-förmige Fenster eingerastet werden muss (Abb.
- Seite 31 Heizelement Diese Modelle Heizwiderstand enthält, haben einen EIN / AUS-Schalter einschalten. Abbildung 14.1 GEBRAUCHSANWEISUNG Die Inbetriebnahme des Trockners wird automatisch ausgeführt, und zwar durch Annäherung der Hände in den Detektionsbereich der LEDs, die sich genau unterhalb des Luftausgangs befinden. Die Detektion der Hände und die spätere Einschaltung des Geräts beruhen auf dem System der Ausstrahlung - Reflexion - Aufnahme eines IR-Lichtbündels, das von den Sensoren...
-
Seite 32: Vorbeugende Wartung Und Reinigung Des Geräts
VORBEUGENDE WARTUNG UND REINIGUNG DES GERÄTS Eine angebrachte Reinigung des Handtrockners verlängert seine Nutzungsdauer. Es wird empfohlen den gesamten sich im Innern des Trockners angesammelten Staub mindestens einmal pro Jahr zu entfernen. Um eine sachgerechte Reinigung des Handtrockners vorzunehmen, müssen folgende Schritte befolgt werden: ... -
Seite 33: Anschlussdiagramm
ANSCHLUSSDIAGRAMM - Der Installateur muss darauf achten, dass der Apparat Achtung. laut den gesetzlichen Vorschriften geerdet ist. Gefahr eines - Darauf achten, dass die elektrische Installation einen elektrischen n ≤ 0.03 A hat. hoch sensiblen Schalter I Schock - Vor jeglicher Instandhaltungsmassnahme darauf... -
Seite 34: Grundlegende Zerlegung
GRUNDLEGENDE ZERLEGUNG BESTANDTEIL NUMMER CODE Weiβ lackiertes Stahlgehäuse RC9224008SMD Schwarze lackiertes Metallgehäuse RC9224008NEGRO Rostfreies Stahlgehäuse mit glänzendem Finish. RC9213008SMD Rostfreies Stahlgehäuse mit satiniertem Finish RC9212008SMD Motoreinheit RC9111003SMD Elektroschaltkreis RC9121011SMD Heizelement RC9141009SMD Einlassluft Filters RC9452009SMD... - Seite 70 ELIMINACIÓN DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS POR PARTE DE USUARIOS DOMÉSTICOS EN LA UNIÓN EUROPEA. El producto que ha adquirido ha sido diseñado y fabricado con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Cuando vea un producto marcado con este símbolo de un contenedor de basura con ruedas tachado significa que dicho producto está...
