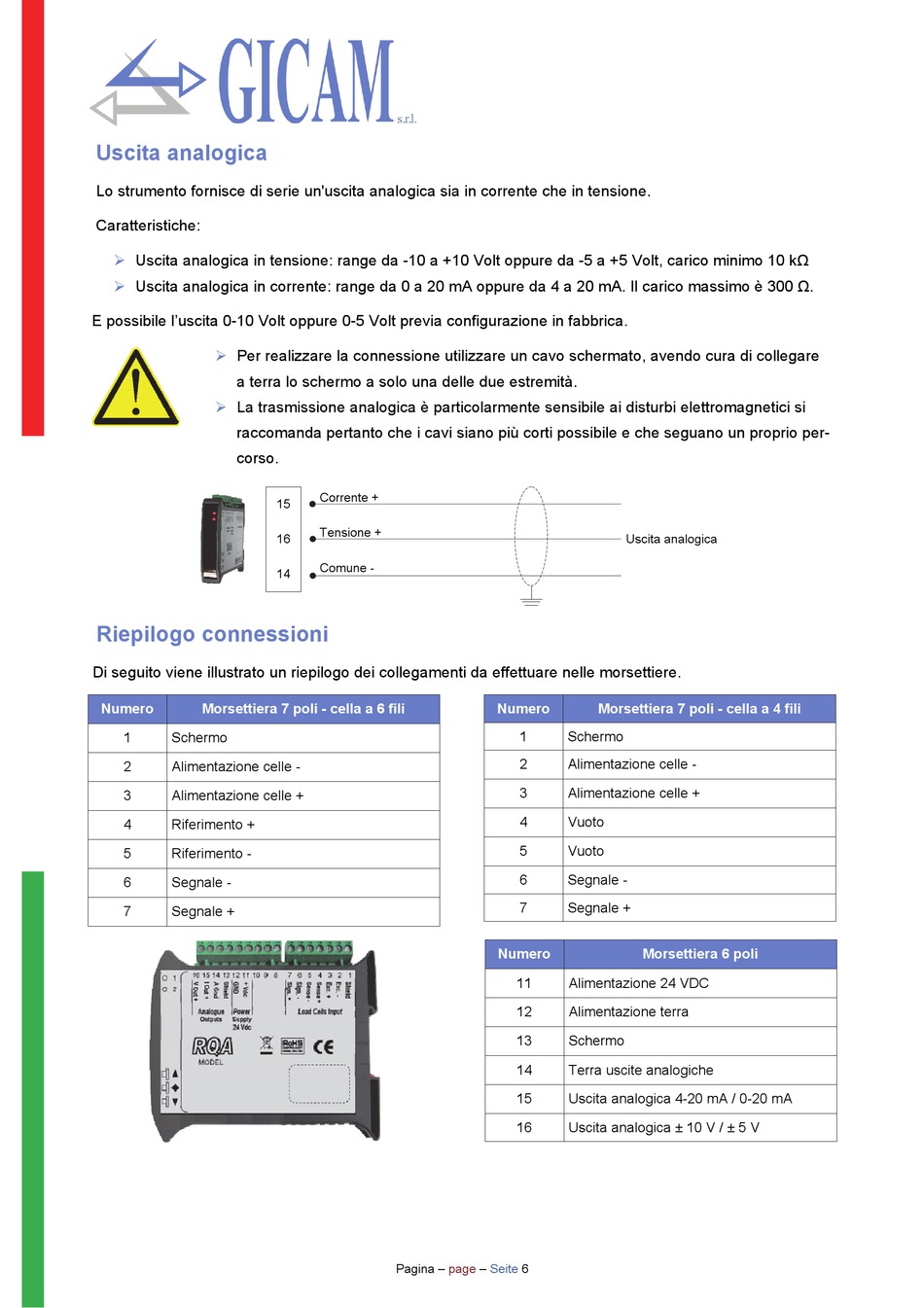

Uscita analogica
Lo strumento fornisce di serie un'uscita analogica sia in corrente che in tensione.
Caratteristiche:
 Uscita analogica in tensione: range da -10 a +10 Volt oppure da -5 a +5 Volt, carico minimo 10 kΩ
 Uscita analogica in corrente: range da 0 a 20 mA oppure da 4 a 20 mA. Il carico massimo è 300 Ω.
E possibile l'uscita 0-10 Volt oppure 0-5 Volt previa configurazione in fabbrica.
 Per realizzare la connessione utilizzare un cavo schermato, avendo cura di collegare
a terra lo schermo a solo una delle due estremità.
 La trasmissione analogica è particolarmente sensibile ai disturbi elettromagnetici si
raccomanda pertanto che i cavi siano più corti possibile e che seguano un proprio per-
corso.

Riepilogo connessioni

Di seguito viene illustrato un riepilogo dei collegamenti da effettuare nelle morsettiere.
Numero Morsettiera 7 poli - cella a 6 fili
1 Schermo
2 Alimentazione celle -
3 Alimentazione celle +
4 Riferimento +
5 Riferimento -
6 Segnale -
7 Segnale +
Corrente +
15
Tensione +
16
Comune -
14
Pagina – page
Uscita analogica
Numero Morsettiera 7 poli - cella a 4 fili
1 Schermo
2 Alimentazione celle -
3 Alimentazione celle +
4 Vuoto
5 Vuoto
6 Segnale -
7 Segnale +
Numero Morsettiera 6 poli
11 Alimentazione 24 VDC
12 Alimentazione terra
13 Schermo
14 Terra uscite analogiche
15 Uscita analogica 4-20 mA / 0-20 mA
16 Uscita analogica ± 10 V / ± 5 V
