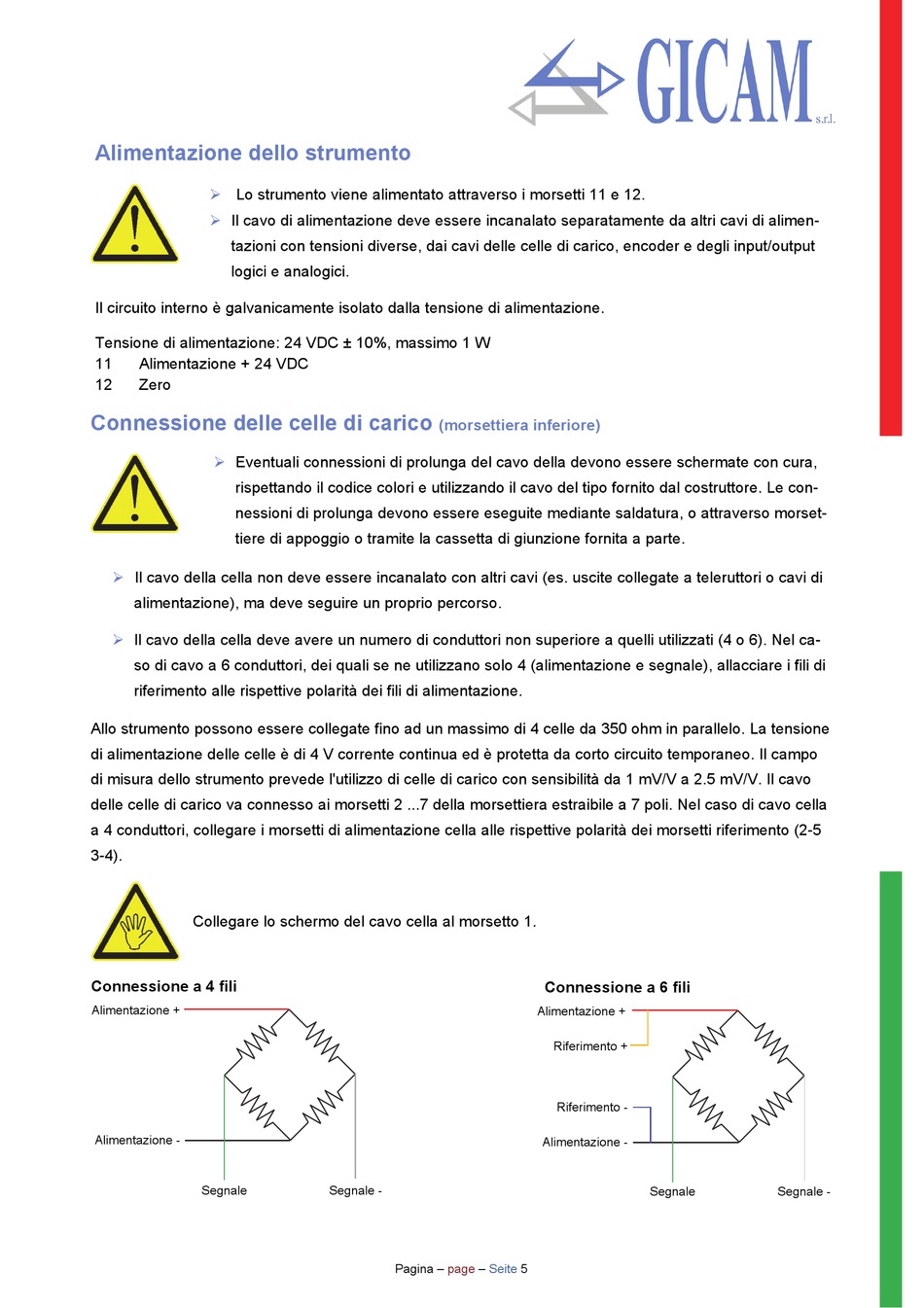

Alimentazione dello strumento

Lo strumento viene alimentato attraverso i morsetti 11 e 12.

 Il cavo di alimentazione deve essere incanalato separatamente da altri cavi di alimen-
tazioni con tensioni diverse, dai cavi delle celle di carico, encoder e degli input/output
logici e analogici.
Il circuito interno è galvanicamente isolato dalla tensione di alimentazione.
Tensione di alimentazione: 24 VDC ± 10%, massimo 1 W
11 Alimentazione + 24 VDC
12 Zero

Connessione delle celle di carico

 Eventuali connessioni di prolunga del cavo della devono essere schermate con cura,
rispettando il codice colori e utilizzando il cavo del tipo fornito dal costruttore. Le con-
nessioni di prolunga devono essere eseguite mediante saldatura, o attraverso morset-
tiere di appoggio o tramite la cassetta di giunzione fornita a parte.
 Il cavo della cella non deve essere incanalato con altri cavi (es. uscite collegate a teleruttori o cavi di
alimentazione), ma deve seguire un proprio percorso.
 Il cavo della cella deve avere un numero di conduttori non superiore a quelli utilizzati (4 o 6). Nel ca-
so di cavo a 6 conduttori, dei quali se ne utilizzano solo 4 (alimentazione e segnale), allacciare i fili di
riferimento alle rispettive polarità dei fili di alimentazione.
Allo strumento possono essere collegate fino ad un massimo di 4 celle da 350 ohm in parallelo. La tensione
di alimentazione delle celle è di 4 V corrente continua ed è protetta da corto circuito temporaneo. Il campo
di misura dello strumento prevede l'utilizzo di celle di carico con sensibilità da 1 mV/V a 2.5 mV/V. Il cavo
delle celle di carico va connesso ai morsetti 2 ...7 della morsettiera estraibile a 7 poli. Nel caso di cavo cella
a 4 conduttori, collegare i morsetti di alimentazione cella alle rispettive polarità dei morsetti riferimento (2-5
3-4).
Collegare lo schermo del cavo cella al morsetto 1.
Connessione a 4 fili
Alimentazione +
Alimentazione -
Segnale
(morsettiera inferiore)
Segnale -
Pagina – page – Seite
Connessione a 6 fili
Alimentazione +
Riferimento +
Riferimento -
Alimentazione -
Segnale
5
Segnale -
