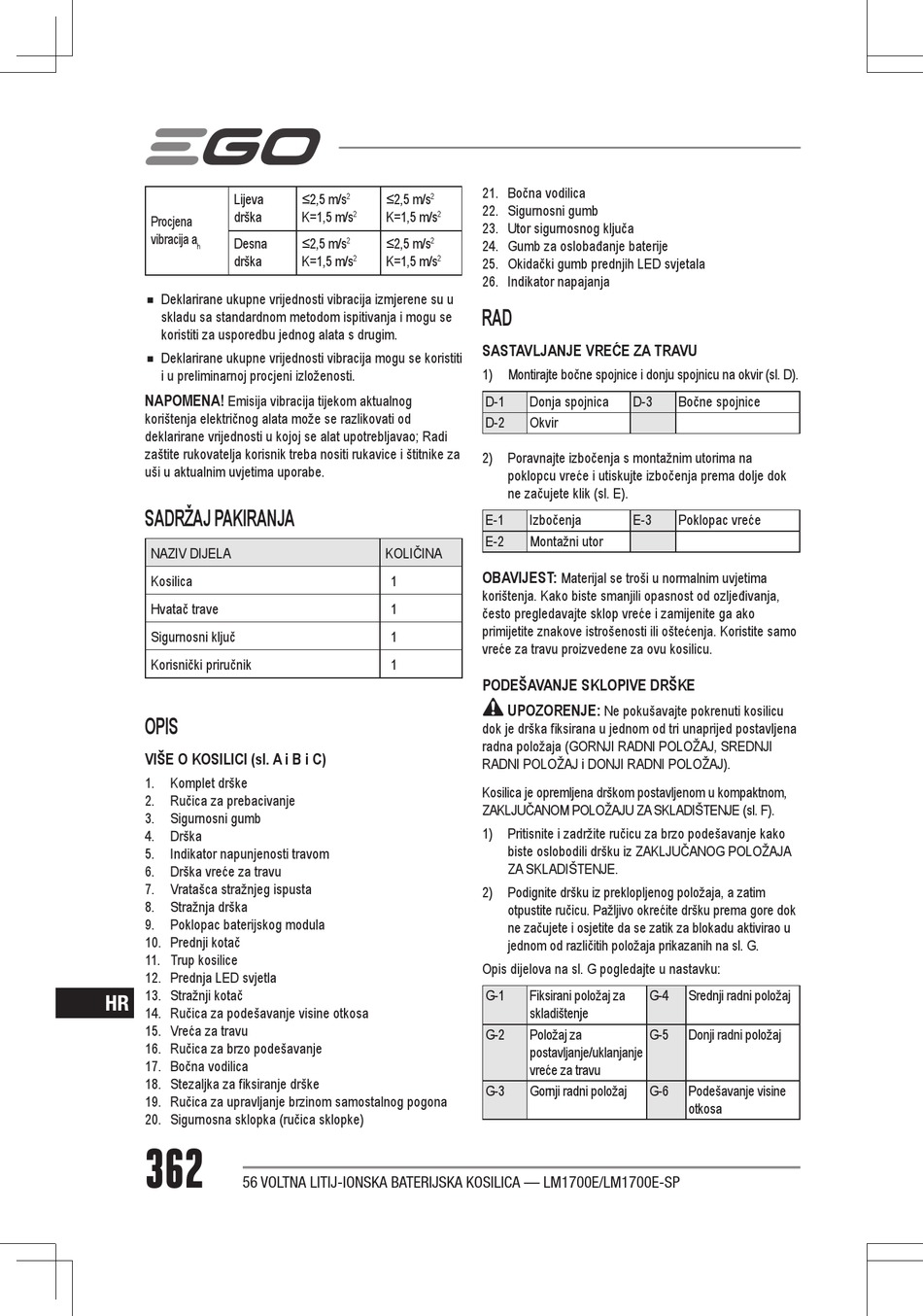

Lijeva
drška
Procjena
vibracija a
Desna
h
drška
◾
Deklarirane ukupne vrijednosti vibracija izmjerene su u
skladu sa standardnom metodom ispitivanja i mogu se
koristiti za usporedbu jednog alata s drugim.
◾
Deklarirane ukupne vrijednosti vibracija mogu se koristiti
i u preliminarnoj procjeni izloženosti.
NAPOMENA!
Emisija vibracija tijekom aktualnog
korištenja električnog alata može se razlikovati od
deklarirane vrijednosti u kojoj se alat upotrebljavao; Radi
zaštite rukovatelja korisnik treba nositi rukavice i štitnike za
uši u aktualnim uvjetima uporabe.
SADRŽAJ PAKIRANJA
NAZIV DIJELA
Kosilica
Hvatač trave
Sigurnosni ključ
Korisnički priručnik
OPIS
VIŠE O KOSILICI (sl. A i B i C)
1. Komplet drške
2. Ručica za prebacivanje
3. Sigurnosni gumb
4. Drška
5. Indikator napunjenosti travom
6. Drška vreće za travu
7. Vratašca stražnjeg ispusta
8. Stražnja drška
9. Poklopac baterijskog modula
10. Prednji kotač
11. Trup kosilice
12. Prednja LED svjetla
13. Stražnji kotač
HR
14. Ručica za podešavanje visine otkosa
15. Vreća za travu
16. Ručica za brzo podešavanje
17. Bočna vodilica
18. Stezaljka za fiksiranje drške
19. Ručica za upravljanje brzinom samostalnog pogona
20. Sigurnosna sklopka (ručica sklopke)
362
56 VOLTNA LITIJ-IONSKA BATERIJSKA KOSILICA — LM1700E/LM1700E-SP
≤2,5 m/s ≤2,5 m/s
2 2
K=1,5 m/s K=1,5 m/s
2 2
≤2,5 m/s ≤2,5 m/s
2 2
K=1,5 m/s K=1,5 m/s
2 2
KOLIČINA
1
1
1
1
21. Bočna vodilica
22. Sigurnosni gumb
23. Utor sigurnosnog ključa
24. Gumb za oslobađanje baterije
25. Okidački gumb prednjih LED svjetala
26. Indikator napajanja
RAD
SASTAVLJANJE VREĆE ZA TRAVU
1) Montirajte bočne spojnice i donju spojnicu na okvir (sl. D).
D-1 Donja spojnica D-3
D-2 Okvir
2) Poravnajte izbočenja s montažnim utorima na
poklopcu vreće i utiskujte izbočenja prema dolje dok
ne začujete klik (sl. E).
E-1 Izbočenja E-3
E-2 Montažni utor
OBAVIJEST:
Materijal se troši u normalnim uvjetima
korištenja. Kako biste smanjili opasnost od ozljeđivanja,
često pregledavajte sklop vreće i zamijenite ga ako
primijetite znakove istrošenosti ili oštećenja. Koristite samo
vreće za travu proizvedene za ovu kosilicu.
PODEŠAVANJE SKLOPIVE DRŠKE
UPOZORENJE:
Ne pokušavajte pokrenuti kosilicu
dok je drška fiksirana u jednom od tri unaprijed postavljena
radna položaja (GORNJI RADNI POLOŽAJ, SREDNJI
RADNI POLOŽAJ i DONJI RADNI POLOŽAJ).
Kosilica je opremljena drškom postavljenom u kompaktnom,
ZAKLJUČANOM POLOŽAJU ZA SKLADIŠTENJE (sl. F).
1) Pritisnite i zadržite ručicu za brzo podešavanje kako
biste oslobodili dršku iz ZAKLJUČANOG POLOŽAJA
ZA SKLADIŠTENJE.
2) Podignite dršku iz preklopljenog položaja, a zatim
otpustite ručicu. Pažljivo okrećite dršku prema gore dok
ne začujete i osjetite da se zatik za blokadu aktivirao u
jednom od različitih položaja prikazanih na sl. G.
Opis dijelova na sl. G pogledajte u nastavku:
G-1 Fiksirani položaj za G-4
skladištenje
G-2 Položaj za G-5
postavljanje/uklanjanje
vreće za travu
G-3 Gornji radni položaj G-6
Bočne spojnice
Poklopac vreće
Srednji radni položaj
Donji radni položaj
Podešavanje visine
otkosa
