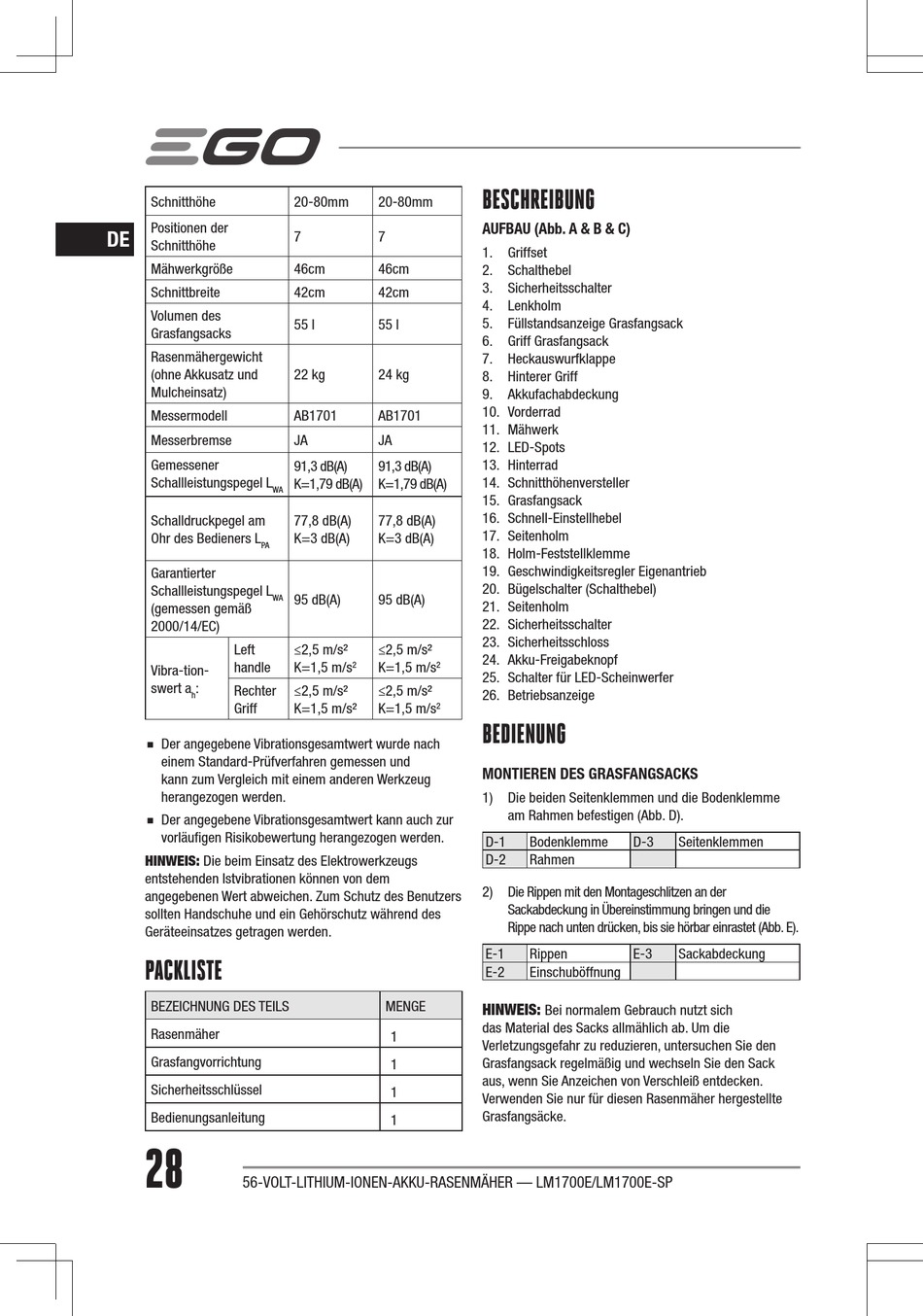

Beschreibung; Bedienung; Montieren Des Grasfangsacks - Ego Power+ LM1700E Übersetzung Der Originalanleitung

Schnitthöhe
Positionen der
DE
Schnitthöhe
Mähwerkgröße
Schnittbreite
Volumen des
Grasfangsacks
Rasenmähergewicht
(ohne Akkusatz und
Mulcheinsatz)
Messermodell
Messerbremse
Gemessener
Schallleistungspegel L
WA
Schalldruckpegel am
Ohr des Bedieners L
PA
Garantierter
Schallleistungspegel L
WA
(gemessen gemäß
2000/14/EC)
Left
handle
Vibra-tion-
swert a :
Rechter
h
Griff
◾
Der angegebene Vibrationsgesamtwert wurde nach
einem Standard-Prüfverfahren gemessen und
kann zum Vergleich mit einem anderen Werkzeug
herangezogen werden.
◾
Der angegebene Vibrationsgesamtwert kann auch zur
vorläufigen Risikobewertung herangezogen werden.
HINWEIS: Die beim Einsatz des Elektrowerkzeugs
entstehenden Istvibrationen können von dem
angegebenen Wert abweichen. Zum Schutz des Benutzers
sollten Handschuhe und ein Gehörschutz während des
Geräteeinsatzes getragen werden.
PACKLISTE
BEZEICHNUNG DES TEILS
Rasenmäher
Grasfangvorrichtung
Sicherheitsschlüssel
Bedienungsanleitung
28
56-VOLT-LITHIUM-IONEN-AKKU-RASENMÄHER — LM1700E/LM1700E-SP
20-80mm 20-80mm
7 7
46cm 46cm
42cm 42cm
55 l 55 l
22 kg 24 kg
AB1701 AB1701
JA JA
91,3 dB(A) 91,3 dB(A)
K=1,79 dB(A) K=1,79 dB(A)
77,8 dB(A) 77,8 dB(A)
K=3 dB(A) K=3 dB(A)
95 dB(A) 95 dB(A)
≤2,5 m/s2 ≤2,5 m/s2
K=1,5 m/s K=1,5 m/s
2 2
≤2,5 m/s2 ≤2,5 m/s2
K=1,5 m/s2 K=1,5 m/s
2
MENGE
1
1
1
1

BESCHREIBUNG

AUFBAU (Abb. A & B & C)
1. Griffset
2. Schalthebel
3. Sicherheitsschalter
4. Lenkholm
5. Füllstandsanzeige Grasfangsack
6. Griff Grasfangsack
7. Heckauswurfklappe
8. Hinterer Griff
9. Akkufachabdeckung
10. Vorderrad
11. Mähwerk
12. LED-Spots
13. Hinterrad
14. Schnitthöhenversteller
15. Grasfangsack
16. Schnell-Einstellhebel
17. Seitenholm
18. Holm-Feststellklemme
19. Geschwindigkeitsregler Eigenantrieb
20. Bügelschalter (Schalthebel)
21. Seitenholm
22. Sicherheitsschalter
23. Sicherheitsschloss
24. Akku-Freigabeknopf
25. Schalter für LED-Scheinwerfer
26. Betriebsanzeige

BEDIENUNG

MONTIEREN DES GRASFANGSACKS

1) Die beiden Seitenklemmen und die Bodenklemme
am Rahmen befestigen (Abb. D).
D-1 Bodenklemme D-3
D-2 Rahmen
2) Die Rippen mit den Montageschlitzen an der
Sackabdeckung in Übereinstimmung bringen und die
Rippe nach unten drücken, bis sie hörbar einrastet (Abb. E).
E-1 Rippen E-3
E-2 Einschuböffnung
HINWEIS:
Bei normalem Gebrauch nutzt sich
das Material des Sacks allmählich ab. Um die
Verletzungsgefahr zu reduzieren, untersuchen Sie den
Grasfangsack regelmäßig und wechseln Sie den Sack
aus, wenn Sie Anzeichen von Verschleiß entdecken.
Verwenden Sie nur für diesen Rasenmäher hergestellte
Grasfangsäcke.
Seitenklemmen
Sackabdeckung
