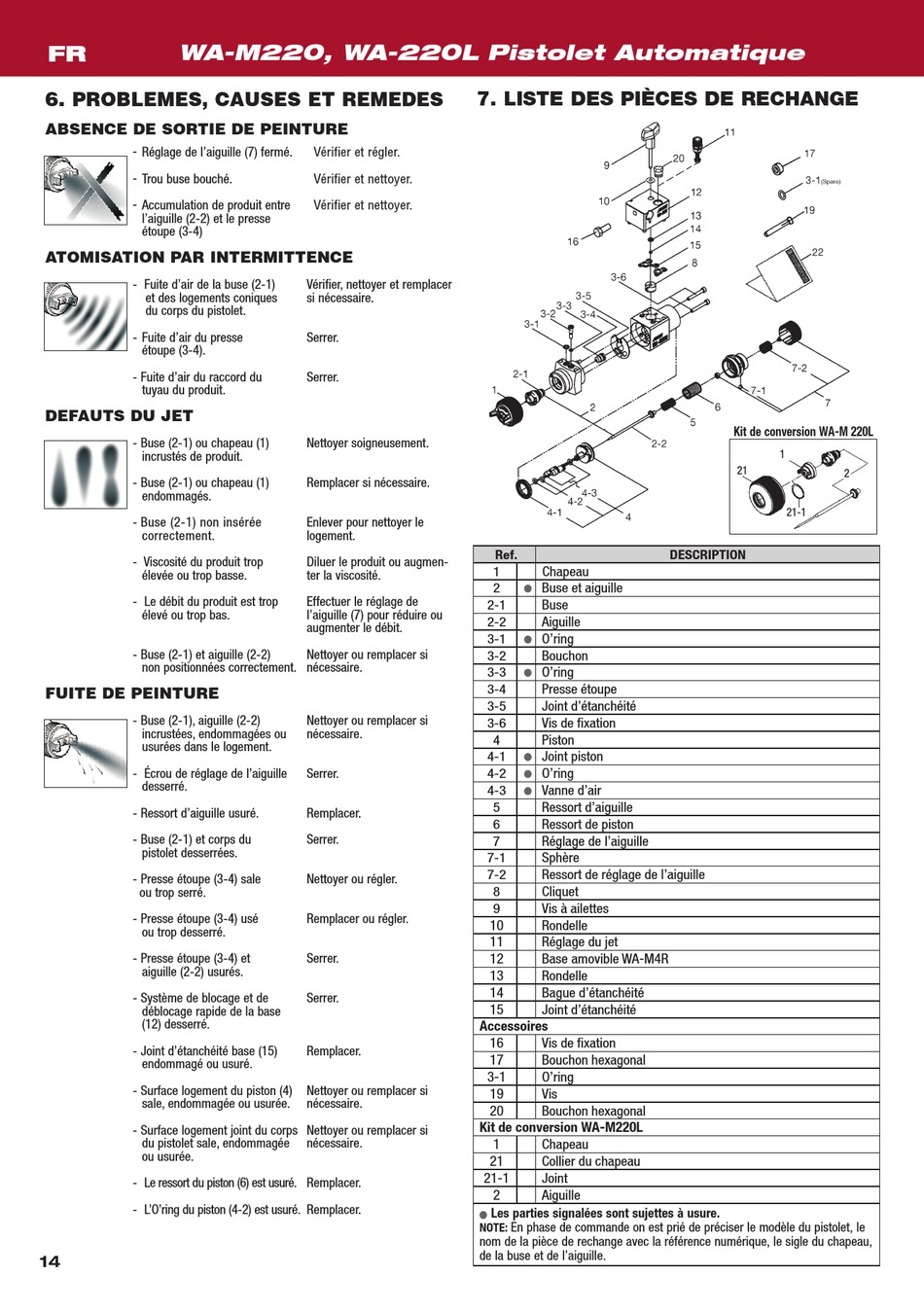

WA-M220, WA-220L Pistolet Automatique
FR
6. PROBLEMES, CAUSES ET REMEDES
ABSENCE DE SORTIE DE PEINTURE
- Réglage de l'aiguille (7) fermé.
- Trou buse bouché.
- Accumulation de produit entre
l'aiguille (2-2) et le presse
étoupe (3-4)
ATOMISATION PAR INTERMITTENCE
- Fuite d'air de la buse (2-1)
et des logements coniques
du corps du pistolet.
- Fuite d'air du presse
étoupe (3-4).
- Fuite d'air du raccord du
tuyau du produit.
DEFAUTS DU JET
- Buse (2-1) ou chapeau (1)
incrustés de produit.
- Buse (2-1) ou chapeau (1)
endommagés.
- Buse (2-1) non insérée
correctement.
- Viscosité du produit trop
élevée ou trop basse.
- Le débit du produit est trop
élevé ou trop bas.
- Buse (2-1) et aiguille (2-2)
non positionnées correctement. nécessaire.
FUITE DE PEINTURE
- Buse (2-1), aiguille (2-2)
incrustées, endommagées ou
usurées dans le logement.
- Écrou de réglage de l'aiguille
desserré.
- Ressort d'aiguille usuré.
- Buse (2-1) et corps du
pistolet desserrées.
- Presse étoupe (3-4) sale
ou trop serré.
- Presse étoupe (3-4) usé
ou trop desserré.
- Presse étoupe (3-4) et
aiguille (2-2) usurés.
- Système de blocage et de
déblocage rapide de la base
(12) desserré.
- Joint d'étanchéité base (15)
endommagé ou usuré.
- Surface logement du piston (4)
sale, endommagée ou usurée.
- Surface logement joint du corps Nettoyer ou remplacer si
du pistolet sale, endommagée
ou usurée.
- Le ressort du piston (6) est usuré. Remplacer.
- L'O'ring du piston (4-2) est usuré. Remplacer.
14
7. LISTE DES PIÈCES DE RECHANGE
Vérifier et régler.
Vérifier et nettoyer.
Vérifier et nettoyer.
Vérifier, nettoyer et remplacer
si nécessaire.
Serrer.
Serrer.
Nettoyer soigneusement.
Remplacer si nécessaire.
Enlever pour nettoyer le
logement.
Diluer le produit ou augmen-
ter la viscosité.
Effectuer le réglage de
l'aiguille (7) pour réduire ou
augmenter le débit.
Nettoyer ou remplacer si
Nettoyer ou remplacer si
nécessaire.
Serrer.
Remplacer.
Serrer.
Nettoyer ou régler.
Remplacer ou régler.
Serrer.
Serrer.
Accessoires
Remplacer.
Nettoyer ou remplacer si
nécessaire.
Kit de conversion WA-M220L
nécessaire.
n
NOTE:
nom de la pièce de rechange avec la référence numérique, le sigle du chapeau,
de la buse et de l'aiguille.
Ref.
Chapeau
1
Buse et aiguille
2
n
Buse
2-1
Aiguille
2-2
O'ring
3-1
n
Bouchon
3-2
O'ring
3-3
n
Presse étoupe
3-4
Joint d'étanchéité
3-5
Vis de fixation
3-6
Piston
4
Joint piston
4-1
n
O'ring
4-2
n
Vanne d'air
4-3
n
Ressort d'aiguille
5
Ressort de piston
6
Réglage de l'aiguille
7
Sphère
7-1
Ressort de réglage de l'aiguille
7-2
Cliquet
8
Vis à ailettes
9
10 Rondelle
11 Réglage du jet
12 Base amovible WA-M4R
13 Rondelle
14 Bague d'étanchéité
15 Joint d'étanchéité
16 Vis de fixation
17 Bouchon hexagonal
3-1 O'ring
19 Vis
20 Bouchon hexagonal
1 Chapeau
21 Collier du chapeau
21-1 Joint
2 Aiguille
Les parties signalées sont sujettes à usure.
En phase de commande on est prié de préciser le modèle du pistolet, le
Kit de conversion WA-M 220L
1
21
2
21-1
DESCRIPTION
