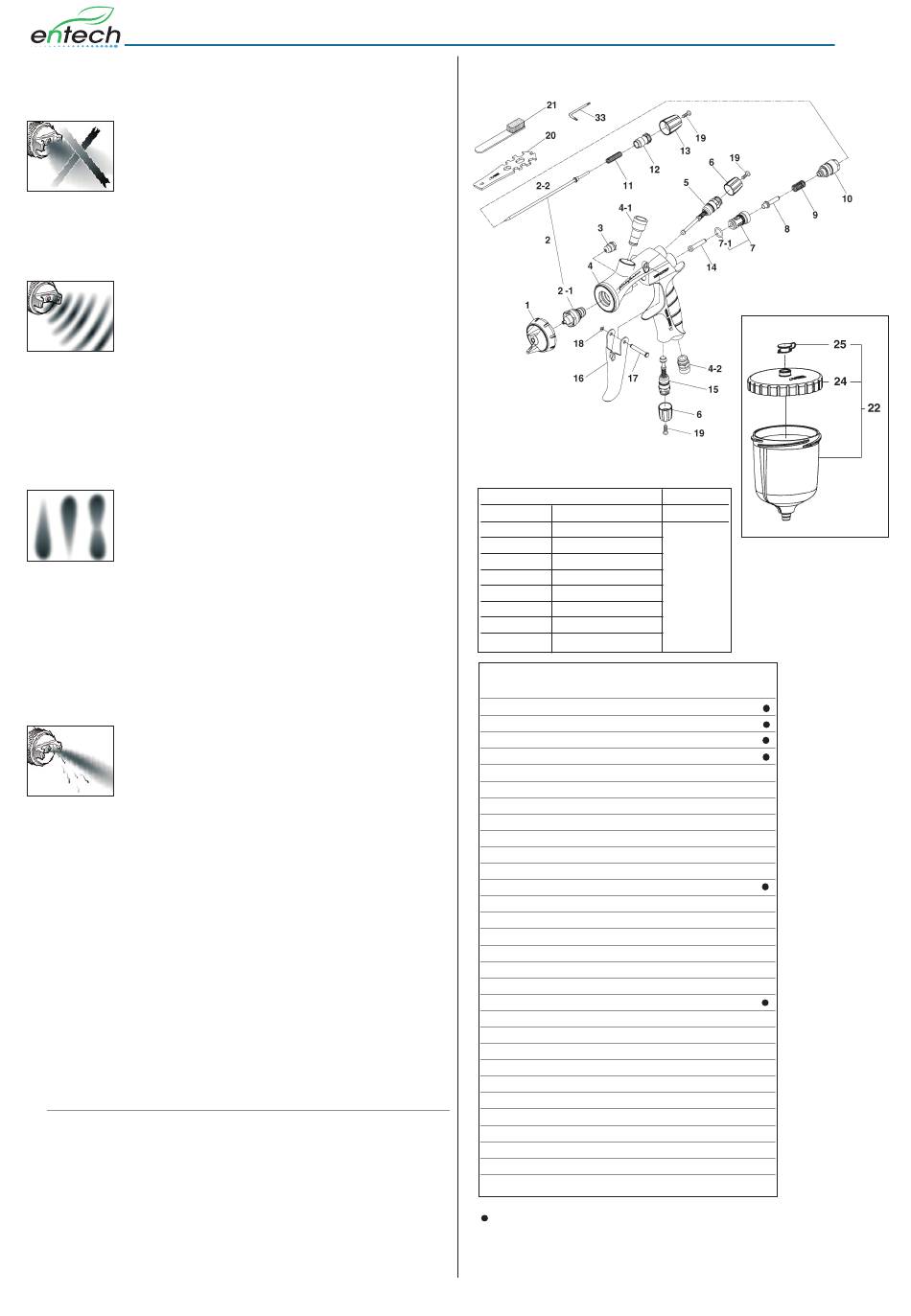

6. PROBLEMES, CAUSES ET REMEDES
ABSENCE DE SORTIE DE PEINTURE
- Réglage produit (13)
pas assez ouvert.
- Trou buse produit (2-1)
bouché.
- Filtre peinture encrassé.
- Antigoutte bouché.
ATOMISATION PAR INTERMITTENCE
- Fuite d'air de la buse (2-1).
- Fuite d'air du presse étoupe
(3).
- Fuite d'air du raccord godet
ou du raccord tuyau peinture.
- Résidus de peinture dans le
chapeau (1).
DEFAUTS DU JET
- Buse (2-1) ou chapeau (1)
incrustés de peinture.
- Buse (2-1) ou chapeau (1)
endommagés.
- Buse (2-1) desserrée.
- Viscosité peinture trop
élevée ou trop basse.
- Le débit de la peinture
est trop élevé ou trop
faible.
FUITE DE PEINTURE
- Buse (2-1), aiguille (2-2) ou
corps pistolet (4) incrustés,
endommagés ou usés dans
le logement.
- Résidus de peinture dans le
chapeau (1).
- Bouton de réglage produit
(13) desserré.
- Ressort d'aiguille (11) usé.
- Buse (2-1) desserrée.
- Presse étoupe (3) desserré,
trop serré, sale ou usé.
FUITE D'AIR DU CHAPEAU
- Clapet d'air (8), siège de clapet Nettoyer ou remplacer si
(7), ressort de clapet (9),
sales ou endommagés.
- L'O'ring (7-1) du logement
du clapet d'air est endommagé
ou usé.
Pour le démontage du corps de clapet d'air _ pos. 7, utiliser
*ATTENTION:
une clé six pans de 10 mm (pas de type à tête sphérique).
Pour le démontage du raccord produit_ pos. 4-1, utiliser une clé six pans
de 8 mm.
9
7. LISTE DES PIECES DE RECHANGE
Vérifier et régler.
Vérifier et nettoyer.
Vérifier et nettoyer.
Vérifier et nettoyer.
Vérifier, nettoyer et
remplacer le cas échéant.
Serrer.
Serrer.
Nettoyer.
Nettoyer soigneusement.
Remplacer le cas échéant.
Serrer.
Diluer la peinture ou
augmenter la viscosité.
Ajuster le bouton de
réglage produit (13), pour
réduire ou augmenter le
débit.
Nettoyer ou remplacer
si nécessaire.
Nettoyer.
Régler.
Remplacer.
Serrer.
Régler, nettoyer ou rem-
placer si nécessaire.
nécessaire.
Remplacer.
NOTE:
de la pièce de rechange avec la référence numérique, le sigle du chapeau, de
la buse et de l'aiguille.
COMBINAISON Buse_Aiguille
Buse
ø
Mesure
Sigle
1.2 ET
LS400/ ET12
1.3 ET
LS400/ ET13
1.4 ET
LS400/ ET14
1.5 ET
LS400/ ET15
1.2 ETS
LS400/ ETS12
1.3 ETS
LS400/ ETS13
1.4 ETS
LS400/ ETS14
1.5 ETS
LS400/ ETS15
DESCRIPTION
Chapeau
Buse + Aiguille
Buse
Aiguille
Presse étoupe
Corps
Raccord produit*
Raccord d'air
Règlage du jet
Bouton de réglage
Siège de clapet*
O'ring
Clapet d'air
Ressort de clapet
Guide réglage aiguille
Ressort d'aiguille
Réglage produit
Bouton de réglage produit
Axe de clapet d'air
Réglage d'air
Gâchette
Axe de gâchette
Bague d'étainchéité
Vis à tête fraisée (T10)
Clé de montage
Brosse pour pistolet
Godet 600 cc
Couvercle
Bouchon
Clé Allen
Filtre (optional)
Les parties signalées sont sujettes à usure.
En phase de commande veuillez préciser le modèle du pistolet, le nom
FR
Godet 600 cc
Aiguille
Sigle
20015
REP.
Rep. 1
Rep. 2
Rep. 2-1
Rep. 2-2
Rep. 3
Rep. 4
Rep. 4-1
Rep. 4-2
Rep. 5
Rep. 6
Rep. 7
Rep. 7-1
Rep. 8
Rep. 9
Rep. 10
Rep. 11
Rep. 12
Rep. 13
Rep. 14
Rep. 15
Rep. 16
Rep. 17
Rep. 18
Rep. 19
Rep. 20
Rep. 21
Rep. 22
Rep. 24
Rep. 25
Rep. 33
