Classic Plus Series

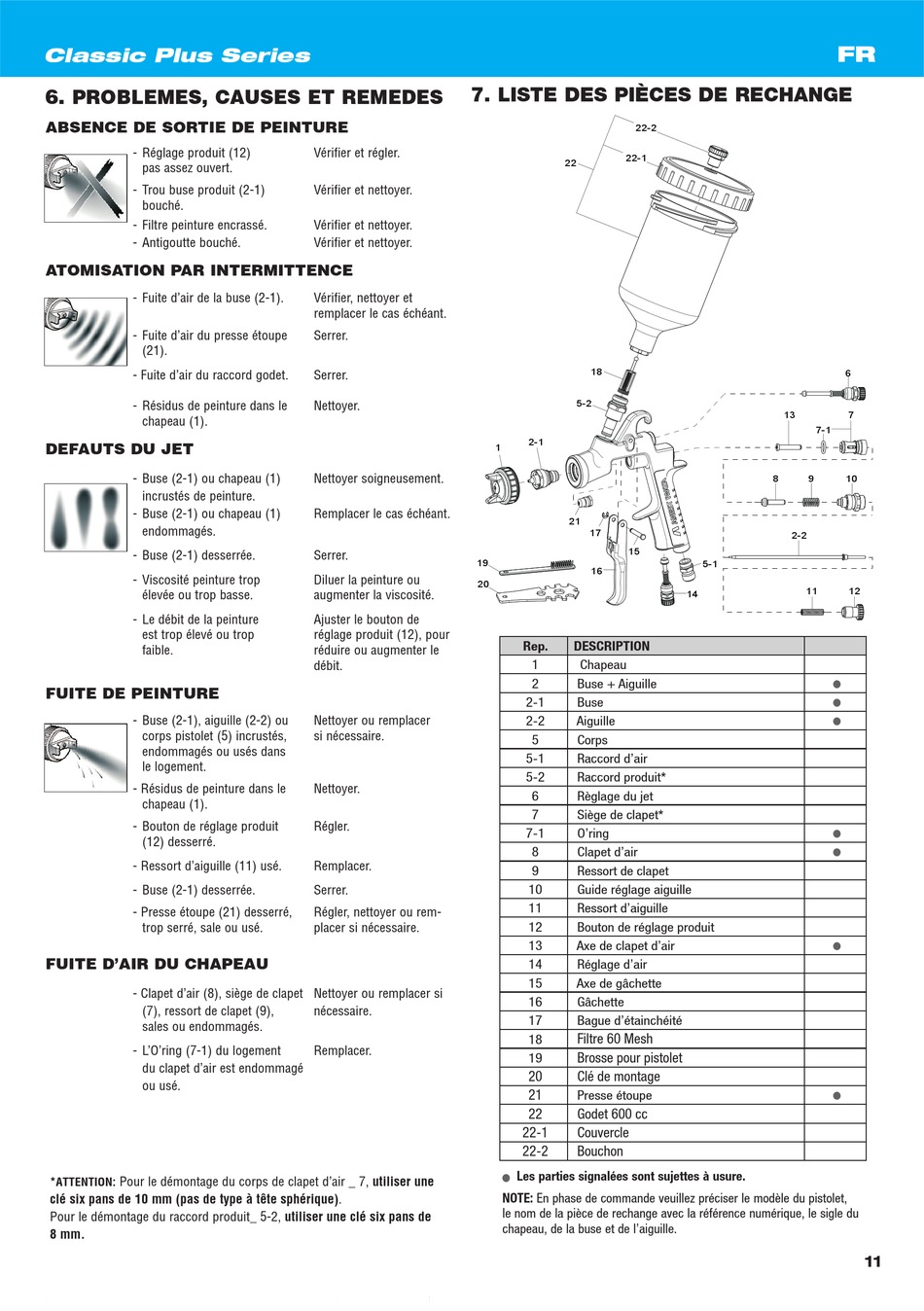

6. PROBLEMES, CAUSES ET REMEDES
ABSENCE DE SORTIE DE PEINTURE
- Réglage produit (12)
pas assez ouvert.
- Trou buse produit (2-1)
bouché.
- Filtre peinture encrassé.
- Antigoutte bouché.
ATOMISATION PAR INTERMITTENCE
- Fuite d'air de la buse (2-1).
- Fuite d'air du presse étoupe
(21).
- Fuite d'air du raccord godet.
- Résidus de peinture dans le
chapeau (1).
DEFAUTS DU JET
- Buse (2-1) ou chapeau (1)
incrustés de peinture.
- Buse (2-1) ou chapeau (1)
endommagés.
- Buse (2-1) desserrée.
- Viscosité peinture trop
élevée ou trop basse.
- Le débit de la peinture
est trop élevé ou trop
faible.
FUITE DE PEINTURE
- Buse (2-1), aiguille (2-2) ou
corps pistolet (5) incrustés,
endommagés ou usés dans
le logement.
- Résidus de peinture dans le
chapeau (1).
- Bouton de réglage produit
(12) desserré.
- Ressort d'aiguille (11) usé.
- Buse (2-1) desserrée.
- Presse étoupe (21) desserré,
trop serré, sale ou usé.
FUITE D'AIR DU CHAPEAU
- Clapet d'air (8), siège de clapet Nettoyer ou remplacer si
(7), ressort de clapet (9),
sales ou endommagés.
- L'O'ring (7-1) du logement
du clapet d'air est endommagé
ou usé.
Pour le démontage du corps de clapet d'air _ 7, utiliser une
*ATTENTION:
clé six pans de 10 mm (pas de type à tête sphérique).
Pour le démontage du raccord produit_ 5-2, utiliser une clé six pans de
8 mm.
7. LISTE DES PIÈCES DE RECHANGE
Vérifier et régler.
Vérifier et nettoyer.
Vérifier et nettoyer.
Vérifier et nettoyer.
Vérifier, nettoyer et
remplacer le cas échéant.
Serrer.
Serrer.
Nettoyer.
Nettoyer soigneusement.
Remplacer le cas échéant.
Serrer.
19
Diluer la peinture ou
20
augmenter la viscosité.
Ajuster le bouton de
réglage produit (12), pour
réduire ou augmenter le
débit.
Nettoyer ou remplacer
si nécessaire.
Nettoyer.
Régler.
Remplacer.
Serrer.
Régler, nettoyer ou rem-
placer si nécessaire.
nécessaire.
Remplacer.
22-2
22-1
22
18
5-2
2-1
1
21
17
15
16
Rep. DESCRIPTION
1 Chapeau
2 Buse + Aiguille
2-1 Buse
2-2 Aiguille
5 Corps
5-1 Raccord d'air
5-2 Raccord produit*
6 Règlage du jet
7 Siège de clapet*
7-1 O'ring
8 Clapet d'air
9 Ressort de clapet
10 Guide réglage aiguille
11 Ressort d'aiguille
12 Bouton de réglage produit
13 Axe de clapet d'air
14 Réglage d'air
15 Axe de gâchette
16 Gâchette
17 Bague d'étainchéité
Filtre 60 Mesh
18
Brosse pour pistolet
19
20 Clé de montage
21
Presse étoupe
22 Godet 600 cc
22-1 Couvercle
22-2 Bouchon
Les parties signalées sont sujettes à usure.
n
NOTE: En phase de commande veuillez préciser le modèle du pistolet,
le nom de la pièce de rechange avec la référence numérique, le sigle du
chapeau, de la buse et de l'aiguille.
FR
6
13 7
7-1
8 9 10
2-2
5-1
11 12
14
n
n
n
n
n
n
n
11
