Montagehinweis

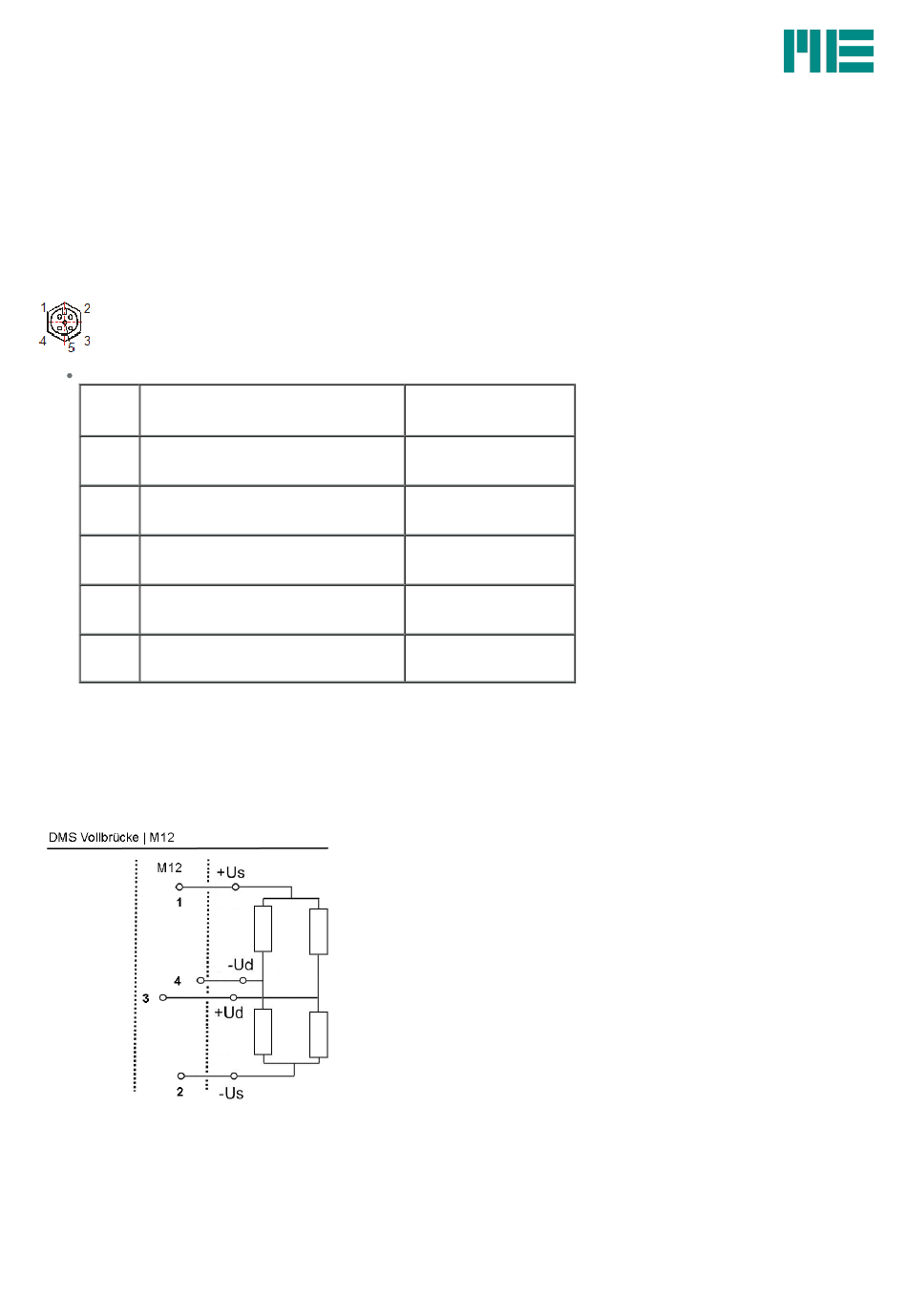

Anschlussbelegung für GSV-4USB M12
5-polige Buchse M12x1, Typ 763
Aufsicht:
5-pol. 5-pol. Beschreibung Beschreibung
-U negative Brückenspeisung
2
S
+U positive Brückenspeisung
1
S
+U positiver Differenzeingang
3
D
-U negativer Differenzeingang
4
D
5 AUXin konfektionierbarer Eingang
Anschluss Vollbrücke bei M12-Variante
Die folgende Grafik zeigt den Anschluss einer Vollbrücke bei der M12-Variante.
Anschluss Halbbrücke bei M12-Variante
Die folgende Grafik zeigt den Anschluss einer Halbbrücke bei der M12-Variante.
Je nach Anwendungsfall, ist die Brückenergänzung anzupassen.
Stand 14 Dec 2020
Tel +49 (0)3302 8982 4 60
Fax +49 (0)3302 8982 4 69
Farbcode für Kabel Farbcode für Kabel
weiß
braun
blau
schwarz
grau
Messverstärker GSV-4USB M12 GSV-4USB M12
