3

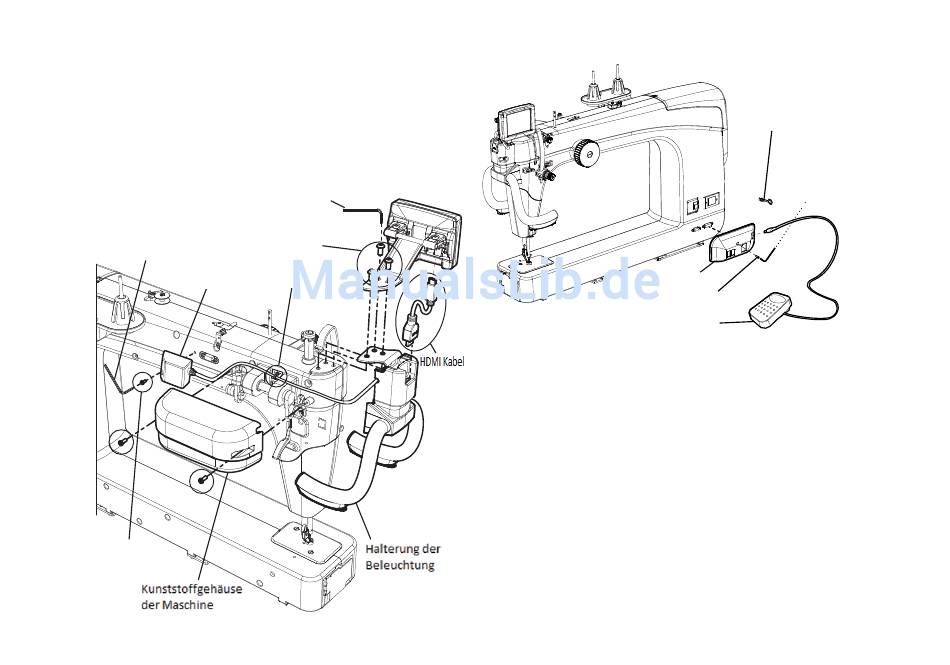

Befestigen Sie die LCD Montierhalterung und die Halterung der
Beleuchtung mit Hilfe von 3 M6 x 12mm SBHC Schrauben.
4
Schliessen Sie gemäß der Abbildung das HDMI Kabel an der Unterseite
des LCD Bildschirms und an der Halterung der Beleuchtungsanlage.
M6 x 12mm SBHC Schraube
Inbusschlüssel 2,5mm
Daten-kabel
M4 x 16mm
SBHC Schraube
Anleitung der seitlichen Ausrichtung
Inbusschlüssel 4mm
Kabelbinder und
Montageplatte
Sure Stitch Box
M3 x 16mm SBHC Schraube
5
Entfernen Sie die 2 Schrauben, die seitlich an dem Kunststoffgehäuse der
Maschine befestigen sind.
6
Schließen Sie das Datenkabel an der linken Seite der Maschine an und
befestigen Sie es mit Hilfe eines 2,5 mm Inbusschlüssels und M4 x 16 mm
SBHC Schrauben. Asegure el cable con una abrazadera plástica y corte el
extremo con unas tijeras.
7
Montieren Sie wieder das Kunststoffgehäuse seitlich mit den 2 Schrauben
und achten Sie auch hier dabei darauf, das Datenkabel beim Einlegen in
die vorbereitete Nut nicht zu quetschen oder zu knicken.
8
Schließen Sie das Sure Stitch Modul auf der hinteren, rechten Ecke der
Maschine an. Entfernen Sie den 5,5 mm zylinderförmigen Stecker und
schließen Sie das Fußpedal in den hinteren Anschluß des Sure Stitch
Moduls. Sichern Sie das Sure Stitch Modul mit Hilfe des 2mm
Inbusschlüssels und der M3 x 16 mm SBHC Schrauben.
3
Zylinderförmiger Stecker 5,5mm
Inbusschlüssel 2mm
Modell JC-001
